Filtrul de ieșire Schneider Electric VW3A5210 este un accesoriu esențial pentru familia de convertoare de frecvență Altivar, îmbunătățind semnificativ performanța și fiabilitatea operațională a sistemului de acționare. Filtrul cu o putere nominală de 600 A este proiectat pentru aplicații industriale cu performanțe deosebit de ridicate și este pe deplin compatibil cu tipurile de convertizoare de frecvență Altivar Process ATV600/ATV900 și Altivar 61/71 și Q. Funcția principală a filtrului sinusoidal este de a optimiza semnalul de ieșire al convertizorului de frecvență, reducând astfel semnificativ vârfurile de tensiune dăunătoare și interferențele electromagnetice direcționate către motor. Acest lucru este deosebit de important în cazul cablurilor de motor mai lungi, unde reflexiile de tensiune pot constitui o problemă serioasă. Utilizarea filtrului VW3A5210 minimizează tensiunile de pe bobinele motorului, ceea ce crește semnificativ durata de viață a motorului și reduce riscul de defectare. Dispozitivul funcționează la o tensiune maximă de 500 V c.a. și poate fi utilizat la frecvențe de ieșire de până la 100 Hz, acoperind o gamă largă de aplicații. Filtrul are parametri tehnici remarcabili: funcționează într-un interval de frecvență de comutație de 4-8 kHz, oferind un echilibru perfect între eficiență și reducerea zgomotului. Produsul are o putere termică de 2370 W la 100 Hz, care trebuie compensată prin condiții de instalare adecvate. Filtrul are un grad de protecție IP00, ceea ce înseamnă că trebuie amplasat într-un mediu închis și protejat. Căderea maximă de tensiune la sarcină maximă este de 10%, ceea ce demonstrează eficiența produsului. Conexiunea electrică se realizează cu fire goale cu un diametru de 14 mm, iar dispozitivul poate suporta de 1,5 ori curentul nominal timp de 60 de secunde, ceea ce oferă o rezervă de siguranță în caz de suprasarcină. Dimensiunile fizice ale filtrului VW3A5210 sunt, de asemenea, demne de remarcat: are o lățime de 480 mm, o înălțime de 710 mm și o adâncime de 370 mm, cu o greutate netă de 260 kg. Acest lucru indică un design industrial robust, care poate satisface chiar și cele mai dure cerințe industriale de mediu. Produsul poate rezista la vibrații de 1 gn în intervalul 13-200 Hz și la șocuri de 15 gn pentru o durată de 11 ms, ceea ce este certificat în conformitate cu standardele IEC. Din punct de vedere al mediului, filtrul poate fi utilizat la temperaturi ambientale cuprinse între -10 și 40 °C fără reducerea puterii, în timp ce între 40 și 50 °C este necesară o reducere a puterii de 1,5% per grad. Nu este necesară nicio reducere a curentului la altitudini de funcționare de până la 1000 de metri, în timp ce este necesară o reducere de 1% pentru fiecare 100 de metri între 1000 și 3000 de metri.

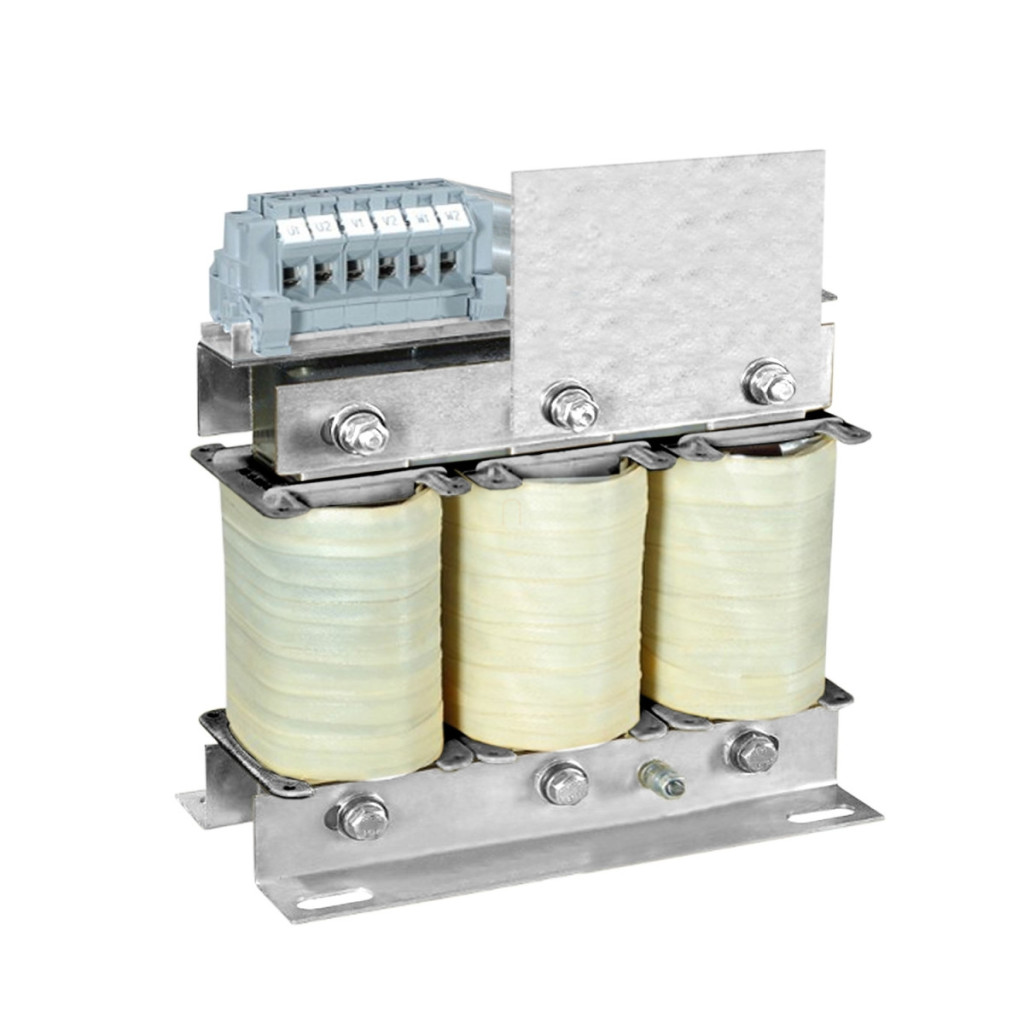

Schneider Electric Altivar 71 - VW3A5210 - accesoriu convertizor de frecvență, filtru sinusoidal de ieșire, IP00, 600A, Date tehnice pentru convertoarele de frecvență Process 600/900
Caracteristici principale
Tipul produsului sau al componentei: Filtru sinusoidal
Gama de compatibilitate: Altivar Process ATV900, Altivar 71, Altivar Process ATV600, Altivar 61, Altivar 61Q, Altivar 71Q
Aplicație specifică produsului: Filtru de ieșire
Curent nominal: 600 A
Pierdere de căldură: 2370 W la 100 Hz
Frecvență de comutare: 4-8 kHz
Frecvență maximă de ieșire: 100 Hz
Tensiune maximă admisibilă: 500 V c.a.
Date suplimentare
Conexiune electrică: fire goale, diametru: 14 mm
Cădere de tensiune maximă la sarcina nominală: 10%
Curent maxim: 1,5 x curent nominal (durată = 60 s)
Greutate netă: 260 kg
Caracteristici de mediu
Grad de protecție IP: IP00
Caracteristici de mediu: 3B1 conform IEC 721-3-3, 3C2 conform IEC 721-3-3, 3S1 conform IEC 721-3-3
Grad de poluare: 2 conform EN 50178
Rezistență la vibrații: 1 gn (f= 13-200 Hz) conform IEC 60068-2, 1,5 mm vârf-vârf (f= 3-13 Hz) conform IEC 60068-2
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27 Umiditate relativă: 0-95%
Temperatura ambiantă de funcționare: 40-50 °C (cu o reducere de 1,5% per grad), -10-40 °C (fără reducere)
Temperatura de depozitare: -40-65 °C Altitudine de funcționare: <= 1000 m fără reducere a curentului, 1000-3000 m cu reducere a curentului de 1% la fiecare 100 de metri Dimensiuni Dimensiuni în mmLățime (a): 480 Înălțime (b): 710 Adâncime (c): 370 G: 430 H: 258 Ø: 13 x 18 Ø1: 14
Dimensiuni în inci:
a: 18,90
b: 27,95
c: 14,57
G: 16,93
H: 10,16 Ø: 0,51 x 0,71 Ø1: 0,55 Suport pentru produse Produse compatibile: ATV61QC25N4, ATV71HC25N4, ATV71QC25N4, ATV61HC25N4, ATV61HC31N4, ATV61HC40N4, ATV61QC31N4, ATV61QC40N4, ATV71HC28N4, ATV71HC31N4, ATV71HC40N4, ATV71QC31N4, ATV71QC40N4, convertor de frecvență montat pe perete ATV930 - 250 kW, 380-480 V, convertor de frecvență montat pe perete ATV930 - 315 kW, 380-480 V
