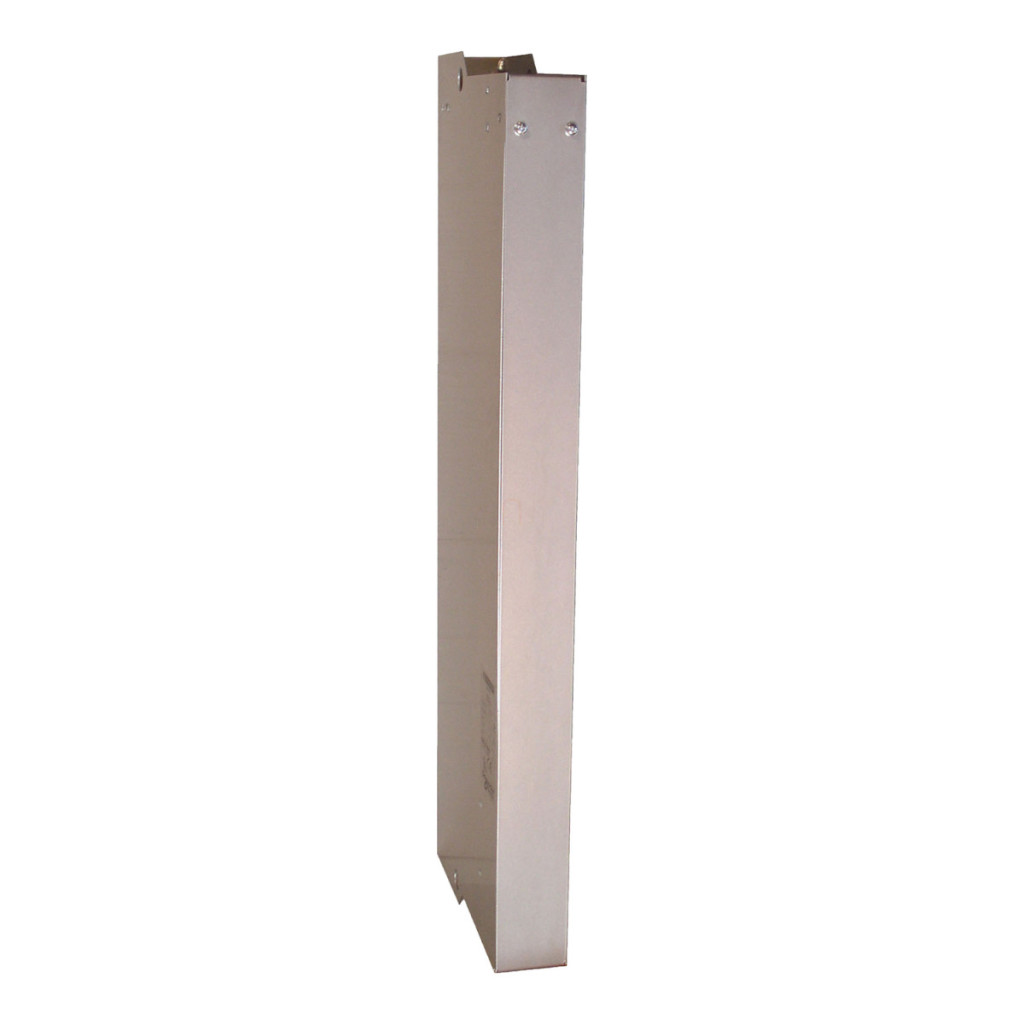

Unitatea de control al frânelor Schneider Electric VW3A7101 este un accesoriu de înaltă calitate, de 200 kW, 400 V, conceput special pentru convertizoarele de frecvență Schneider Electric. Acest accesoriu pentru convertizorul de frecvență oferă o soluție deosebit de eficientă pentru gestionarea energiei de frânare, fiind alegerea ideală pentru aplicații industriale în care motoarele de mare putere sunt frecvent încetinite sau oprite. Unitatea de control a frânelor VW3A7101 este pe deplin compatibilă cu multe produse din familia Altivar, inclusiv convertizoarele de frecvență Altivar 61Q, Altivar 71Q, Altivar 71, Altivar 61 și Altivar Process ATV900. În ceea ce privește compatibilitatea cu modele specifice, poate fi utilizată cu ATV61HC25N4, ATV61HC31N4, ATV61QC20N4, ATV61QC25N4, ATV61QC31N4, ATV71HC20N4, ATV71HC25N4, ATV71HC28N4, ATV71QC16N4, ATV71QC20N4, ATV71QC25N4, precum și convertizoarele de frecvență din seria ATV930 care nu au un chopper de frânare încorporat (putere de 250 kW și 315 kW, 380...480 V). Unitatea de control a frânei VW3A7101 are parametri tehnici remarcabili. Puterea maximă de frânare este de 420 kW, iar puterea continuă de frânare este de 200 kW la 400 V (la putere continuă și prag de pornire). Factorul de încărcare este de 0,05 la 420 kW, 0,15 la 320 kW și 0,5 la 250 kW, în toate cazurile la putere constantă și la pragul de pornire. Pragul de activare este de 785 V CC +/- 1%, iar tensiunea maximă a magistralei CC este de 850 V. Dispozitivul are protecție termică integrată asigurată de o sondă senzor termic, iar rezistența minimă asociată este de 1,05 Ohm. Produsul are o pierdere de căldură de 550 W, necesită 100 m³/oră de aer de răcire și are o poziție verticală de funcționare. Unitatea are un grad de protecție IP20 și poate fi utilizată la temperaturi ambientale cuprinse între -10 și 50 °C. Intervalul de temperatură de depozitare este de la -25 la70 °C. Altitudinea maximă de funcționare este de 2000 de metri, iar gradul de poluare este 2, în conformitate cu standardul EN 50178.
Schneider Electric Altivar 71 - VW3A7101 - accesoriu convertizor de frecvență, unitate de control frână pentru convertizor de frecvență ATV900, 1 Ohm, 200kW, IP20, 400 V c.a. date tehnice
Caracteristici principale
Compatibilitate cu familia de produse: Altivar 61Q, Altivar 71Q, Altivar 71, Altivar 61, Altivar Process ATV900
Compatibilitate produs: ATV61HC25N4, ATV61HC31N4, ATV61QC20N4, ATV61QC25N4, ATV61QC31N4, ATV71HC20N4, ATV71HC25N4, ATV71HC28N4, ATV71QC16N4, ATV71QC20N4, ATV71QC25N4, ATV930 convertoare de frecvență fără chopper de frânare 250 kW 380...480 V, convertoare de frecvență ATV930 fără chopper de frânare 315 kW 380...480 V
Pierdere de căldură: 550 W
Valoarea minimă a rezistenței combinabile: 1,05 Ohm
Tipul de protecție: Protecție termică integrată cu sondă senzor termic
Caracteristici suplimentare
Putere maximă de frânare: 420 kW
Putere de frânare continuă: 200 kW la 400 V (la putere continuă și prag de pornire)
Factor de încărcare: 0,05 la 420 kW la putere continuă și prag de pornire, 0,15 la 320 kW la putere continuă și prag de pornire, 0,5 la 250 kW la putere constantă și prag de pornire
Prag de activare: 785 V CC +/- 1 %
Tensiune maximă bus CC: 850 V
Volum aer de răcire: 100 m3/h
Poziție de funcționare: Verticală
Rezistență la vibrații: 0,2 gn
Caracteristici de mediu
Grad de protecție IP: IP20
Altitudine de funcționare: 2000 m
Temperatură ambiantă de funcționare: -10...50 °C
Temperatură ambiantă de depozitare: -25...70 °C
Grad de poluare: 2 conform EN 50178
