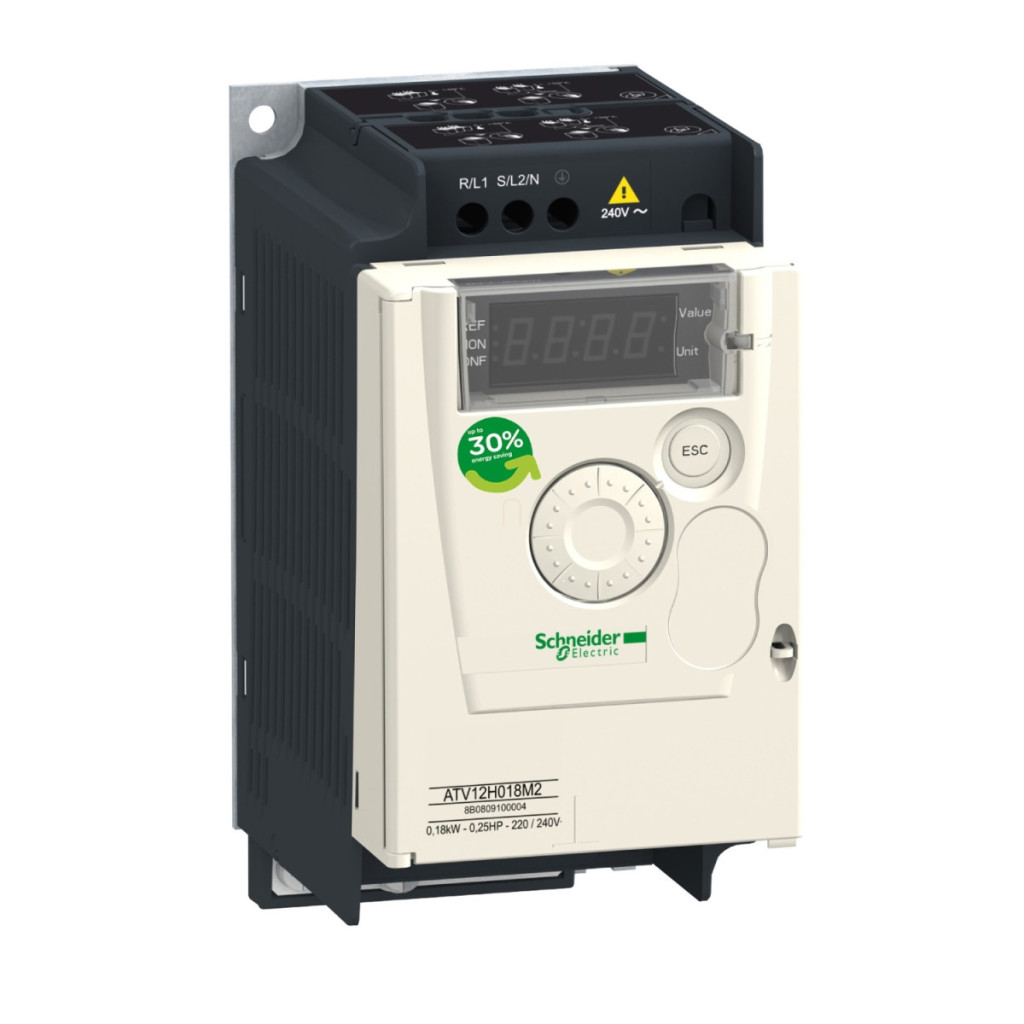

Convertorul de frecvență Altivar 12 seria ATV12H018M2 este un convertor de frecvență compact și ușor de utilizat, produs de Schneider Electric. Acest model a fost dezvoltat special pentru controlul mașinilor simple, unde controlul motorului rentabil, dar fiabil, este o cerință de bază. Convertorul de frecvență are o putere nominală de 0,18 kW (0,25 cai putere), ideală pentru controlul precis al motoarelor mai mici. Este monofazat, funcționează între 200-240 V cu o toleranță de -15%/+10% și o frecvență de rețea de 50/60 Hz (±5%). Unitatea are un curent nominal de ieșire de 1,4 A în funcționare continuă la o frecvență de comutare de 4 kHz. Unitatea are o tensiune maximă de ieșire de 240 V și o frecvență maximă de ieșire de 400 Hz, oferind o gamă de viteze excepțional de largă, cu un raport de viteză de 1:20. Acest lucru este deosebit de util în aplicații în care este necesar un control de mare precizie al vitezei în condiții de sarcină variabilă. Modelul ATV12H018M2 dispune de un filtru EMC integrat, care facilitează instalarea și îmbunătățește compatibilitatea electromagnetică. Pentru comunicare, oferă un protocol Modbus RTU încorporat printr-o interfață RS485 cu 2 fire cu un conector RJ45. Viteza de comunicare este reglabilă, 9,6 kbit/s, 19,2 kbit/s sau 38,4 kbit/s, și pot fi setate până la 247 de adrese, permițând o integrare flexibilă în rețea. Unitatea de control are un grad de protecție IP20, deci este protejată împotriva obiectelor solide de dimensiuni medii, dar nu este rezistentă la apă. Opțiunile de control ale convertizorului de frecvență sunt extrem de versatile. Dispozitivul oferă 4 intrări digitale, 2 ieșiri digitale, 1 intrare analogică, 1 ieșire analogică și 1 ieșire releu. Oferă trei profiluri pentru controlul motoarelor asincrone: raport tensiune/frecvență (V/f), control vectorial al fluxului fără senzori și raport tensiune/frecvență pătratic. De asemenea, este echipat cu diverse funcții de protecție, inclusiv protecție la supratensiune și subtensiune, protecție la supracurent între fazele de ieșire și împământare, protecție la supraîncălzire, protecție la scurtcircuit între fazele motorului, protecție împotriva pierderii fazei de intrare trifazată și protecție termică a motorului cu valoarea I²t calculată continuu de către unitatea de acționare. Dispozitivul are dimensiuni compacte: lățime 72 mm, înălțime 143 mm, adâncime 102,2 mm și cântărește doar 0,7 kg.
Schneider Electric Altivar ATV12 - ATV12H018M2 - date tehnice convertor de frecvență
Caracteristici principale
Familia de produse: Altivar 12
Tipul produsului: Variator de viteză
Aplicație: Mașini simple
Metodă de montare: Montabil în dulap
Protocol port de comunicație: Modbus
Frecvență de alimentare: 50/60 Hz +/- 5%
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 1,4 A
Putere motor: 0,18 kW / 0,25 CP
Filtru EMC: Încorporat
Grad de protecție IP: IP20
Caracteristici suplimentare
Intrări discrete: 4
Ieșiri discrete: 2
Intrări analogice: 1
Ieșiri analogice: 1
Ieșire releu: 1
Interfață fizică: RS 485 cu 2 fire
Tip conector: 1 RJ45
Curent de ieșire continuu: 1,4 A la 4 kHz
Metodă de acces: Modbus server serial
Frecvența de ieșire a convertorului de frecvență: 0,5...400 Hz
Interval de viteză: 1...20
Timp de eșantionare: 20 ms, toleranță +/- 1 ms pentru intrare logică, 10 ms pentru intrare analogică
Eroare de liniaritate: +/- 0,3% din valoarea maximă pentru intrare analogică
Rezoluție de frecvență: Intrare analogică: Convertor A/D, 10 biți, Unitate de afișare: 0,1 Hz
Constantă de timp: 20 ms +/- 1 ms la schimbarea referinței
Caracteristici de transmisie
Viteză de transmisie: 9,6 kbit/s, 19,2 kbit/s, 38,4 kbit/s
Cadru de transmisie: RTU
Număr de adrese: 1...247
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Profil de control asincron al motorului
Raport tensiune/frecvență (V/f)
Control vectorial al fluxului fără senzori
Raport tensiune/frecvență pătratic
Caracteristici de performanță
Frecvență maximă de ieșire: 4 kHz
Supraîncărcare cuplu tranzitoriu: 150...170% din cuplul nominal al motorului, în funcție de puterea de acționare și tipul motorului
Rampele de accelerare și decelerare: U, liniare de la 0 la 999,9 s, S
Compensarea alunecării motorului: setată din fabrică, reglabilă
Frecvență de comutare: 2...16 kHz reglabilă, factor de reducere 4...16 kHz
Frecvență nominală de comutare: 4 kHz
Frânare în poziție staționară: Injecție DC
Funcții de protecție
Supra tensiune de alimentare
Sub tensiune de alimentare
Supra curent între fazele de ieșire și pământ
Protecție la supraîncălzire
Scurtcircuit între fazele motorului
Protecție împotriva pierderii fazei de intrare trifazată
Protecție termică a motorului prin intermediul unității de acționare cu calcul continuu I²t
Caracteristici mecanice
Cuplu: 0,8 N.m
Izolație: electrică între alimentare și control
Cantitate per kit: 1 buc. 72 mm
Înălțime: 143 mm
Adâncime: 102,2 mm
Greutate netă: 0,7 kg
Caracteristici de mediu
Altitudine de funcționare: > 1000...2000 m cu reducere a curentului de 1% la fiecare 100 m, <= 1000 m fără reducere
Poziție de funcționare: Verticală +/- 10 grade
Certificări ale produsului: NOM, CSA, C-Tick, UL, GOST, RCM, KC
Marcaj: CE
Standarde: UL 508C, UL 618000-5-1, IEC 61800-5-1, IEC 61800-3
Tip de montare: Pe o placă de bază
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Accelerație maximă datorată șocului (în timpul funcționării): 150 m/s² la 11 ms
Accelerație maximă sub sarcină de vibrație (în timpul funcționării): 10 m/s² la 13...200 Hz
Deformație maximă sub sarcină de vibrații (în timpul funcționării): 1,5 mm la 2...13 Hz
Categorie de supratensiune: Clasa III
Buclă de control: Regulator PID reglabil
Temperatură ambiantă de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu reducere a puterii de 2,2 % per °C
