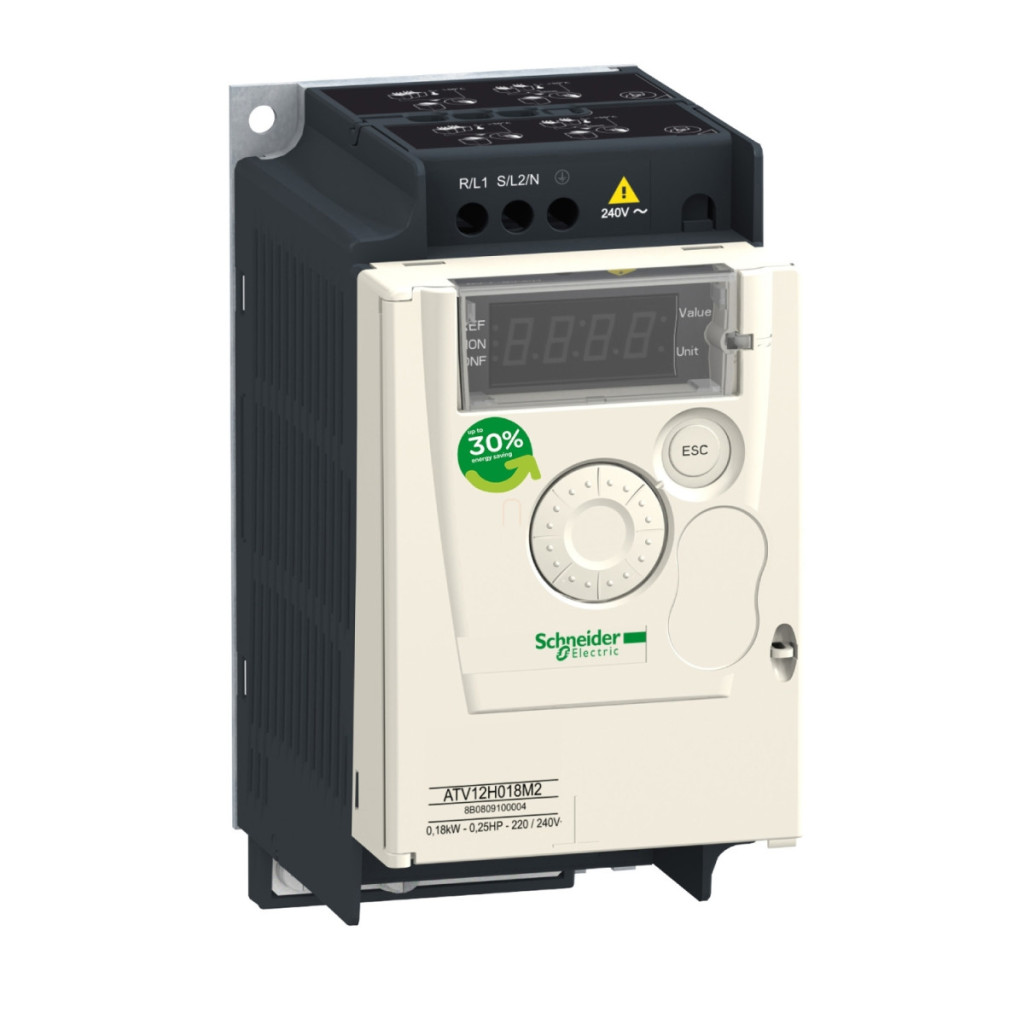

Convertorul de frecvență cu viteză variabilă din familia de produse Altivar 12 ATV12H037M2 este soluția Schneider Electric pentru controlul mașinilor simple. Acest dispozitiv compact are o putere nominală de 0,37 kW (0,55 cai putere) și este proiectat special pentru sisteme monofazate, de 200-240 V c.a. Convertizorul de frecvență oferă o serie de caracteristici avansate, fiind în același timp ușor de instalat și de utilizat. ATV12H037M2 are un radiator încorporat care asigură o disipare eficientă a căldurii, permițând utilizarea sa într-un interval larg de temperaturi de funcționare: între -10 °C și 40 °C fără restricții și între 40 °C și 60 °C cu o reducere a performanței de 2,2% pe grad. Versiunea pentru montare în dulap are un grad de protecție IP20, care oferă protecție împotriva obiectelor solide mai mari de 12,5 mm, dar nu este rezistentă la apă sau praf. În ceea ce privește opțiunile de comunicare, dispozitivul are un protocol Modbus încorporat, accesibil printr-o interfață fizică RS485 cu 2 fire și conector RJ45. Viteza de comunicare poate fi de 9,6/19,2/38,4 kbit/s, iar sistemul poate gestiona până la 247 de adrese diferite. Cadrul de transmisie RTU și diverse servicii de gestionare a registrelor (citire, scriere, scriere/citire multiple registre) permit o integrare flexibilă a sistemului. Convertorul de frecvență ATV12H037M2 are 4 intrări discrete, 2 ieșiri discrete, 1 intrare analogică, 1 ieșire analogică și 1 ieșire releu. Gama de frecvențe de ieșire este extrem de largă: 0,5-400 Hz, ceea ce oferă o mare flexibilitate pentru diferite aplicații. Profilul de control al motorului poate fi de mai multe tipuri: control vectorial al fluxului fără senzori, control proporțional tensiune/frecvență sau control proporțional tensiune/frecvență cuadratic. Curentul nominal de ieșire este de 2,4 A, iar curentul continuu de ieșire este, de asemenea, de 2,4 A la o frecvență de comutație de 4 kHz. Frecvența de comutare poate fi reglată între 2 și 16 kHz, ceea ce permite optimizarea zgomotului de funcționare și a pierderilor. Dispozitivul are o serie de funcții de protecție: supratensiune, subtensiune, supracurent, supraîncălzire, scurtcircuit motor, pierdere de fază și protecție termică a motorului cu calcul continuu I²t. Motorul este frânat prin injecție de curent continuu. Dispozitivul suportă suprasarcină de cuplu tranzitorie, care poate fi de 150-170% din cuplul nominal al motorului, în funcție de puterea convertizorului de frecvență și de tipul motorului. Rampele de accelerare și decelerare pot fi reglate liniar între 0 și 999,9 secunde, iar curbele caracteristice S și U pot fi, de asemenea, selectate. Compensarea alunecării motorului este reglabilă și are o valoare implicită setată din fabrică.
Date tehnice Altivar 12 ATV12H037M2
Caracteristici principale
Familia de produse: Altivar 12
Tipul produsului: Convertizor de frecvență cu viteză variabilă
Aplicație: Controlul mașinilor simple
Metoda de montare: Montabil în dulap
Protocol port de comunicație: Modbus
Caracteristici alimentare și de ieșire
Frecvența alimentării: 50/60 Hz +/- 5%
Tensiune nominală de alimentare: 200...240 V - 15...10%
Curent nominal de ieșire: 2,4 A
Putere motor: 0,37 kW / 0,55 hp
Filtru EMC: Integrat
Nivel de protecție IP: IP20
Canale de intrare și ieșire
Număr de intrări discrete: 4
Număr de ieșiri discrete: 2
Număr de intrări analogice: 1
Număr de ieșiri analogice: 1
Număr de ieșiri releu: 1
Comunicare
Interfață fizică: RS 485 cu 2 fire
Tip conector: 1 RJ45
Mod de acces: Modbus server serial
Viteză de transmisie: 9,6 kbit/s, 19,2 kbit/s, 38,4 kbit/s
Cadru de transmisie: RTU
Număr de adrese: 1...247
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Caracteristici control motor
Frecvență de ieșire convertor de frecvență: 0,5...400 Hz
Interval de viteză: 1...20
Profil de control al motorului asincron: Control vectorial al fluxului fără senzori, raport tensiune/frecvență (V/f), raport tensiune/frecvență pătratic
Frecvență maximă de ieșire: 4 kHz
Supraîncărcare cuplu tranzitoriu: 150...170% în funcție de cuplul nominal al motorului
Rampele de accelerare și decelerare: Liniare între 0-999,9 s, S, U
Compensarea alunecării motorului: Reglabilă, presetată din fabrică
Frecvența de comutare: 2...16 kHz reglabilă, 4...16 kHz cu reducerea sarcinii
Frecvența nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Funcții de protecție
Tipuri de protecție: Supraîncărcare sursă de alimentare, Subîncărcare sursă de alimentare, Supracurent între fazele de ieșire și împământare, Protecție împotriva supraîncălzirii, Scurtcircuit între fazele motorului, Protecție împotriva pierderii fazei de intrare trifazate, Protecție termică a motorului cu calcul continuu I²t al acționării
Caracteristici fizice
Lățime: 72 mm
Înălțime: 143 mm
Adâncime: 121,2 mm
Condiții de mediu
Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, > 1000...2000 m cu reducere a puterii de 1% la fiecare 100 de metri
Poziție de funcționare: Verticală +/- 10 grade
Temperatura ambiantă în timpul funcționării: -10...40°C fără reducere a puterii, 40...60 °C cu reducere de putere de 2,2% pe grad
Temperatura ambiantă în timpul depozitării: -25...70 °C
Certificate și standarde
Certificate de produs: NOM, CSA, C-Tick, UL, GOST, RCM, KC
Marcaje: CE
Standarde: UL 508C, UL 618000-5-1, IEC 61800-5-1, IEC 61800-3
