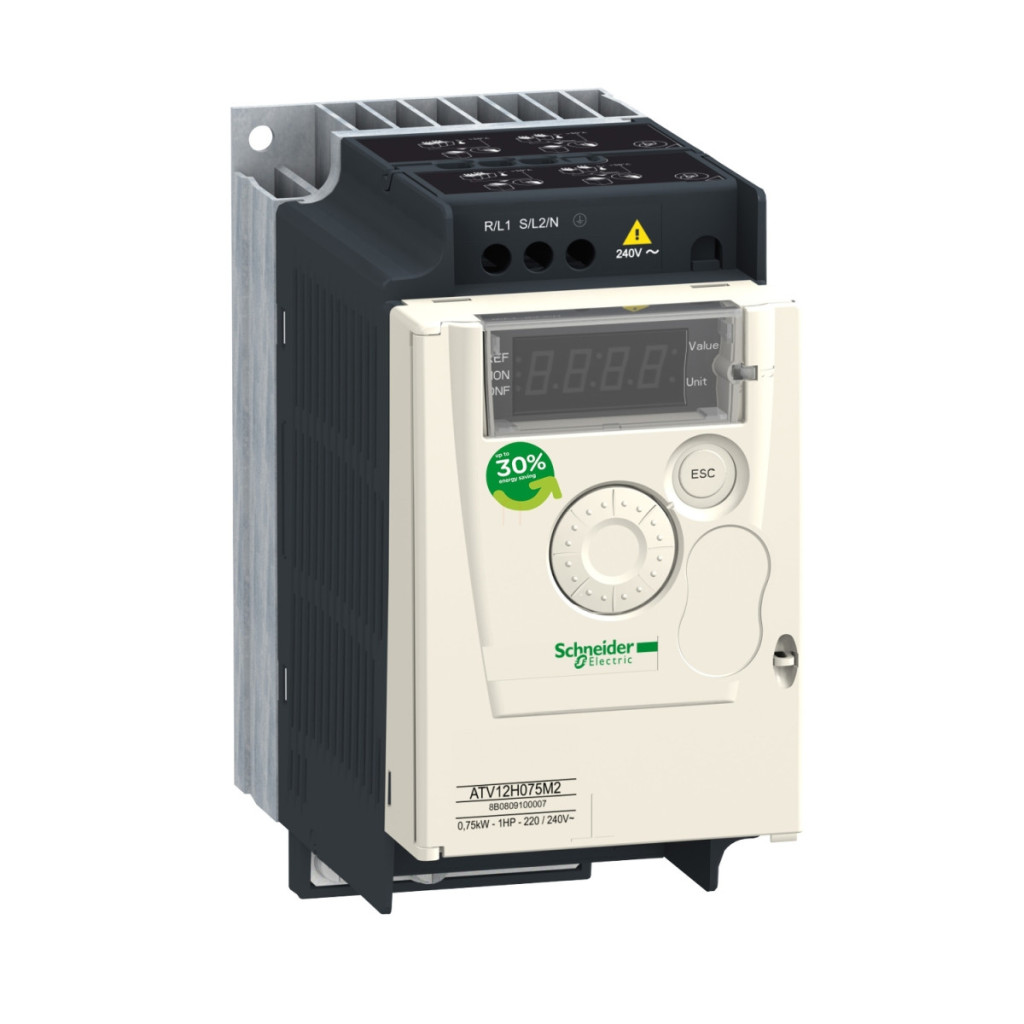

Altivar 12 (ATV12H055M2) este un convertor de frecvență compact și performant de la Schneider Electric, care oferă o soluție ideală pentru controlul motoarelor în mașini simple. Această versiune de 0,55 kW (0,75 CP) este special concepută pentru aplicații monofazate pe rețele de 200-240 V. Radiatorul încorporat asigură o disipare optimă a căldurii, permițând dispozitivului să funcționeze în mod fiabil chiar și atunci când este montat într-un dulap. ATV12H055M2 oferă o flexibilitate remarcabilă în controlul motoarelor. Cu o frecvență de ieșire reglabilă în intervalul 0,5-400 Hz și un interval de viteză de 1:20, poate fi reglat cu precizie pentru diferite aplicații. Dispozitivul acceptă trei moduri de control: raportul tensiune/frecvență (V/f), raportul tensiune/frecvență pătratic și controlul vectorial al fluxului fără senzori. Acesta din urmă este deosebit de util atunci când este necesar un control precis al cuplului. Convertorul de frecvență este capabil să furnizeze un curent de suprasarcină tranzitoriu de 150-170%, ceea ce este ideal pentru situații de pornire și schimbare a sarcinii. În ceea ce privește opțiunile de comunicare, ATV12H055M2 utilizează un protocol Modbus RTU încorporat, accesibil printr-o interfață RS485 cu 2 fire pe un conector RJ45. Viteza de comunicare poate fi setată la 9,6, 19,2 sau 38,4 kbit/s, iar dispozitivul poate gestiona până la 247 de adrese. Această caracteristică permite integrarea ușoară a convertizorului de frecvență în sistemele de automatizare și oferă monitorizare sau control de la distanță. Serviciile de comunicare încorporate includ citirea/scrierea registrelor și identificarea dispozitivelor, sporind și mai mult flexibilitatea integrării sistemului. Dispozitivul are capacități I/O versatile: 4 intrări digitale, 2 ieșiri digitale, 1 intrare analogică (cu convertor A/D de 10 biți), 1 ieșire analogică și 1 ieșire releu. Intrarea analogică are o eroare de liniaritate de +/- 0,3%, ceea ce permite gestionarea precisă a semnalului de referință. Convertorul de frecvență acceptă atât logica pozitivă (sursă), cât și cea negativă (rezervor), logica pozitivă fiind setarea din fabrică. Timpul de eșantionare al dispozitivului este de 20 ms (toleranță ±1 ms) pentru intrările logice și de 10 ms pentru intrările analogice. ATV12H055M2 are o serie de funcții de protecție: protejează împotriva supratensiunii și subtensiunii tensiunii de alimentare, a supracurentului între fazele de ieșire și împământare, a supraîncălzirii, a scurtcircuitului între fazele motorului și a defectării fazei de intrare într-un sistem trifazat. Pentru a asigura protecția motorului, dispozitivul calculează continuu valoarea I²t. Dimensiunile sale fizice sunt compacte: 72 mm lățime, 143 mm înălțime și 131,2 mm adâncime, cântărind doar 0,8 kg, ceea ce facilitează instalarea chiar și în spații înguste. Nivelul de protecție IP20 asigură o protecție adecvată în medii industriale.
Schneider Electric Altivar ATV12 - Date tehnice ATV12H055M2
Caracteristici principale
Familia de produse: Altivar 12
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Mașini simple
Metodă de montare: Montabil în dulap
Protocol de comunicare: Modbus
Frecvența tensiunii de alimentare: 50/60 Hz +/- 5 %
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 3,5 A
Putere motor: 0,55 kW / 0,75 CP
Filtru EMC: Încorporat
Protecție IP: IP20
Caracteristici suplimentare
Număr de intrări digitale: 4
Număr de ieșiri digitale: 2
Număr de intrări analogice: 1
Număr de ieșiri analogice: 1
Număr de ieșiri releu: 1
Interfață fizică: RS 485 cu 2 fire
Tip conector: 1 RJ45
Curent de ieșire continuu: 3,5 A la 4 kHz
Mod de acces: Server Modbus
Frecvența de ieșire a convertizorului de frecvență: 0,5…400 Hz
Interval de viteză: 1…20
Viteză de transmisie: 9,6 kbit/s, 19,2 kbit/s, 38,4 kbit/s
Cadru de transmisie: RTU
Număr de adrese: 1…247
Format date: 8 biți, paritate impară, pară sau fără paritate, configurabilă
Profil de control motor
Profiluri de control motor asincron: Raport tensiune/frecvență (V/f), raport tensiune/frecvență pătratic, control vectorial al fluxului fără senzori
Frecvență maximă de ieșire: 4 kHz
Cuplu tranzitoriu excesiv: 150…170 % din cuplul nominal al motorului, în funcție de puterea unității de acționare și de tipul motorului
Rampă de accelerare și decelerare: Liniară 0-999,9 s, S, U
Compensarea alunecării motorului: Setată din fabrică, reglabilă
Frecvență de comutare: 2...16 kHz reglabilă, 4...16 kHz cu factor de reducere
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Funcții de protecție
Tip de protecție: Supraîncărcare tensiune de alimentare, subtensiune a tensiunii de alimentare, supracurent între fazele de ieșire și împământare, protecție împotriva supraîncălzirii, scurtcircuit între fazele motorului, design trifazat împotriva defectării fazei de intrare, protecție termică a motorului prin calcul continuu I²t prin intermediul unității de acționare
Caracteristici fizice
Lățime: 72 mm
Înălțime: 143 mm
Adâncime: 131,2 mm
Greutate netă: 0,8 kg
Caracteristici de mediu
Altitudine de funcționare: > 1000...2000 m cu reducere a curentului de 1% la fiecare 100 m, <= 1000 m fără reducere
Poziție de funcționare: Verticală +/- 10 grade
Temperatură ambiantă: -10...40 °C fără reducere, 40...60 °C cu reducere de curent de 2,2% per °C
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 5...95% fără condensare
Certificate
Certificate de produs: NOM, CSA, C-Tick, UL, GOST, RCM, KC
Marcaj: CE
Standarde: UL 508C, UL 618000-5-1, IEC 61800-5-1, IEC 61800-3
