Altivar 12 (ATV12H075M2) este un convertor de frecvență compact și versatil de la Schneider Electric, conceput special pentru controlul mașinilor simple. Acest model de 0,75 kW (1 CP) funcționează cu o sursă de alimentare monofazată de 200-240 V și dispune de o serie de funcții integrate care simplifică instalarea și utilizarea zilnică. Dispozitivul are dimensiuni compacte (72 mm lățime, 143 mm înălțime și 131,2 mm adâncime), fiind ușor de instalat în dulapuri de comandă mai mici. Convertorul de frecvență este echipat cu un radiator pentru disiparea eficientă a căldurii și are un grad de protecție IP20, care îl protejează împotriva pătrunderii obiectelor solide de dimensiuni medii, dar nu este rezistent la apă. În timpul instalării, este important să vă asigurați că dispozitivul are o ventilație adecvată pentru o funcționare corespunzătoare; se recomandă o poziție de instalare verticală cu o toleranță de +/- 10 grade. Convertorul de frecvență ATV12H075M2 oferă un curent nominal de ieșire de 4,2 A și poate suporta suprasarcini de până la 150-170% pentru perioade scurte de timp. Frecvența de ieșire este reglabilă de la 0,5 la 400 Hz, oferind o flexibilitate excepțională pentru o varietate de aplicații. Intervalul de control al vitezei este de 1:20, ceea ce este perfect adecvat pentru cele mai simple aplicații. Dispozitivul acceptă controlul vectorial al fluxului fără senzori, controlul tensiunii/frecvenței (V/f) și controlul V/f cuadratic, ceea ce îl face potrivit pentru controlul optim al diverselor motoare asincrone. În ceea ce privește opțiunile de comunicare, Altivar 12 are un protocol Modbus RTU încorporat, accesibil printr-un conector RJ45. Dispozitivul poate comunica la o rată de transfer de 9,6/19,2/38,4 kbit/s și poate fi adresat între 1 și 247, ceea ce îl face ușor de integrat în sisteme automatizate. Opțiunile de control sunt extinse în continuare cu 4 intrări digitale, 1 intrare analogică, 2 ieșiri digitale, 1 ieșire analogică și 1 ieșire releu, care pot fi configurate în mod flexibil pentru aplicația specifică. ATV12H075M2 are o serie de funcții de protecție, inclusiv protecție împotriva supratensiunii, subtensiunii, supracurentului, supraîncălzirii, scurtcircuitului și pierderii de fază. Unitatea oferă calcul continuu I²t pentru protecția termică a motorului. Aceste funcții de protecție sporesc semnificativ fiabilitatea și durata de viață a sistemului. Convertizorul de frecvență poate funcționa la putere maximă la temperaturi ambientale cuprinse între -10 °C și +40 °C și la putere redusă între 40 °C și 60 °C (2,2 % per °C). Filtrul EMC încorporat asigură conformitatea dispozitivului cu cerințele de compatibilitate electromagnetică, reducând interferențele cu alte dispozitive. Dispozitivul este conform cu numeroase standarde internaționale și are diverse certificări, precum CE, UL, CSA, RCM, KC și GOST. ATV12H075M2 poate fi utilizat într-o gamă largă de aplicații, inclusiv benzi transportoare, mixere, pompe, ventilatoare și motoare pentru mașini mici. Este recomandat în special pentru aplicații în care dimensiunile compacte, punerea în funcțiune ușoară și funcționarea fiabilă sunt importante.

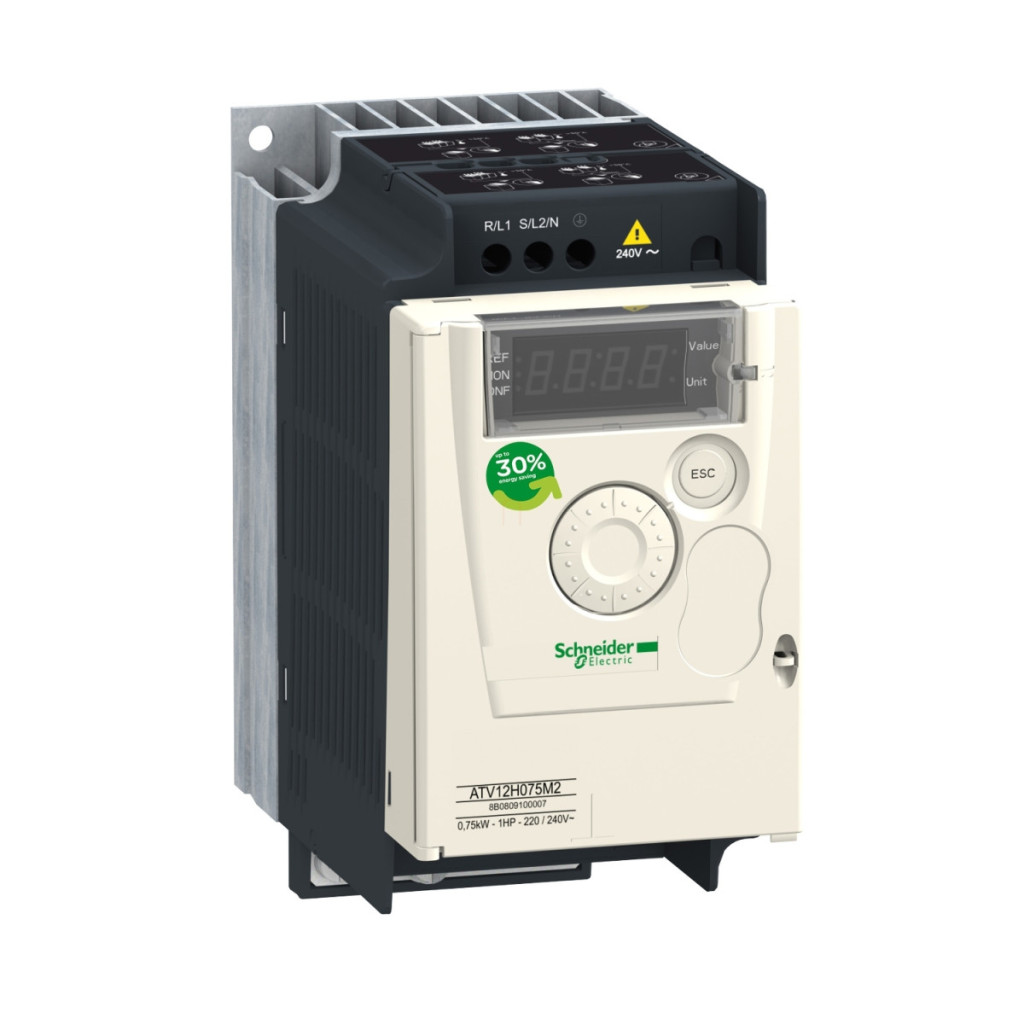

Schneider Electric Altivar ATV12 - ATV12H075M2 - convertizor de frecvență, 0,75 kW, 1f, 230 VAC, Modbus RTU, IP20, radiator date tehnice
Caracteristici principale
Familia de produse: Altivar 12
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Mașini simple
Metodă de montare: Montabil în dulap
Protocol de comunicare: Modbus
Frecvența tensiunii de alimentare: 50/60 Hz +/- 5 %
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 4,2 A
Putere motor: 0,75 kW / 1 CP
Filtru EMC: Integrat Grad de protecție IP: IP20 Intrări și ieșiri Număr de intrări digitale: 4 Număr de ieșiri digitale: 2 Număr de intrări analogice: 1 Număr de ieșiri analogice: 1 1 Număr de ieșiri releu: 1 Comunicație Interfață fizică: RS 485 cu 2 fire Tip conector: 1 RJ45 Mod de acces: Modbus server serial Viteză de transmisie: 9,6 kbit/s, 19,2 kbit/s, 38,4 kbit/s Modbus server serial
Viteză de transmisie: 9,6 kbit/s, 19,2 kbit/s, 38,4 kbit/s
Cadru de transmisie: RTU
Număr de adrese: 1...247
Caracteristici de performanță
Curent de ieșire continuu: 4,2 A la 4 kHz
Frecvența de ieșire a convertizorului de frecvență: 0,5...400 Hz
Domeniu de viteză: 1...20
Supracurent tranzitoriu: 150...170 % din cuplul nominal al motorului, în funcție de clasificarea convertizorului de frecvență și de tipul motorului
Rampele de accelerare și decelerare: Liniare între 0 și 999,9 s
Frecvența de comutare: 2..,16 kHz reglabilă, cu factor de reducere 4...16 kHz
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Control motor
Profil de control motor asincron: Raport tensiune/frecvență pătratic, raport tensiune/frecvență (V/f), control vectorial al fluxului fără senzori
Compensarea alunecării motorului: setată din fabrică, reglabilă
Protecții
Tip de protecție: supratensiune tensiune de alimentare, subtensiune tensiune de alimentare, Supracurent între fazele de ieșire și împământare, Protecție la supraîncălzire, Scurtcircuit între fazele motorului, Protecție la pierderea fazei de intrare trifazată, Protecție termică a motorului prin acționare cu calcul continuu I²t
Caracteristici mecanice
Lățime: 72 mm Înălțime: 143 mm Adâncime: 131,2 mm Greutate netă: 0,8 kg Condiții de mediu Altitudine de funcționare: > 1000...2000 m cu reducere a curentului de 1 % la fiecare 100 m, <= 1000 m fără reducere
Poziție de funcționare: Verticală +/- 10 grade
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Accelerație maximă datorată șocului (în timpul funcționării): 150 m/s² la 11 ms
Accelerație maximă sub sarcină de vibrație (în timpul funcționării): 10 m/s² la 13...200 Hz Deformație maximă sub sarcină de vibrații (în timpul funcționării): 1,5 mm la 2...13 Hz Temperatura ambiantă de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu reducere a puterii de 2,2 % per °C Certificate și standarde Certificate de produs: NOM, CSA, C-Tick, UL, GOST, RCM, KC
Marcaj: CE
Standarde: UL 508C, UL 618000-5-1, IEC 61800-5-1, IEC 61800-3
