Altivar 12 (ATV12HU22M2) este un convertor de frecvență compact și versatil de la Schneider Electric, conceput special pentru controlul mașinilor și aplicațiilor mai simple. Acest model de 2,2 kW, 3 cai putere funcționează cu o sursă de alimentare monofazată de 200-240 V și controlează eficient viteza motoarelor asincrone în majoritatea aplicațiilor industriale și comerciale. Convertizorul de frecvență are un radiator încorporat, care asigură o disipare adecvată a căldurii chiar și în timpul utilizării intensive. Gradul de protecție IP20 îl face potrivit pentru instalarea în dulapuri de comandă, în timp ce filtrul EMC încorporat asigură compatibilitatea electromagnetică și reduce interferențele cu echipamentele electronice din jur. În ceea ce privește opțiunile de comunicare, ATV12HU22M2 acceptă protocolul Modbus RTU, care este implementat printr-o interfață RS485 cu 2 fire și are un conector RJ45. Viteza de comunicare poate fi de 9,6/19,2/38,4 kbit/s, iar dispozitivul acceptă adresarea de la 1 la 247. Acest lucru permite integrarea convertizorului de frecvență în sisteme complexe de automatizare și acceptă controlul și monitorizarea de la distanță. ATV12HU22M2 dispune, de asemenea, de control vectorial al fluxului fără senzori și control al tensiunii/frecvenței (V/f), permițând un control versatil al motorului. Viteza motorului poate fi setată în intervalul 0,5-400 Hz, iar convertorul de frecvență poate suporta o suprasarcină tranzitorie de până la 150-170% pentru o perioadă scurtă de timp, oferind un cuplu de pornire excelent. Frecvența de comutare poate fi reglată între 2-16 kHz, permițând optimizarea nivelului de zgomot al motorului pentru diferite aplicații. Convertorul de frecvență are 4 intrări discrete, 2 ieșiri discrete, 1 intrare analogică, 1 ieșire analogică și 1 ieșire releu, oferind opțiuni de control flexibile. Acesta suportă moduri de control cu 2 fire și 3 fire, precum și diverse moduri de control analogic. Dispozitivul dispune, de asemenea, de un controler PID reglabil pentru un control precis al procesului. ATV12HU22M2 are numeroase funcții de protecție, inclusiv protecție la supratensiune, subtensiune, supracurent, supraîncălzire, pierdere de fază și scurtcircuit, precum și protecție termică a motorului prin calcul continuu I²t. Dispozitivul are o temperatură de funcționare cuprinsă între -10 și 50 °C fără reducerea puterii și poate fi utilizat până la 60 °C cu reducerea corespunzătoare a puterii. Convertorul de frecvență are dimensiuni fizice compacte: 105 mm lățime, 142 mm înălțime și 156,2 mm adâncime, și cântărește doar 1,4 kg. Acest design compact este deosebit de avantajos atunci când spațiul din dulapul de comandă este limitat. Dispozitivul poate fi montat în mai multe moduri și trebuie instalat la distanțele minime specificate pentru a asigura o ventilație adecvată.

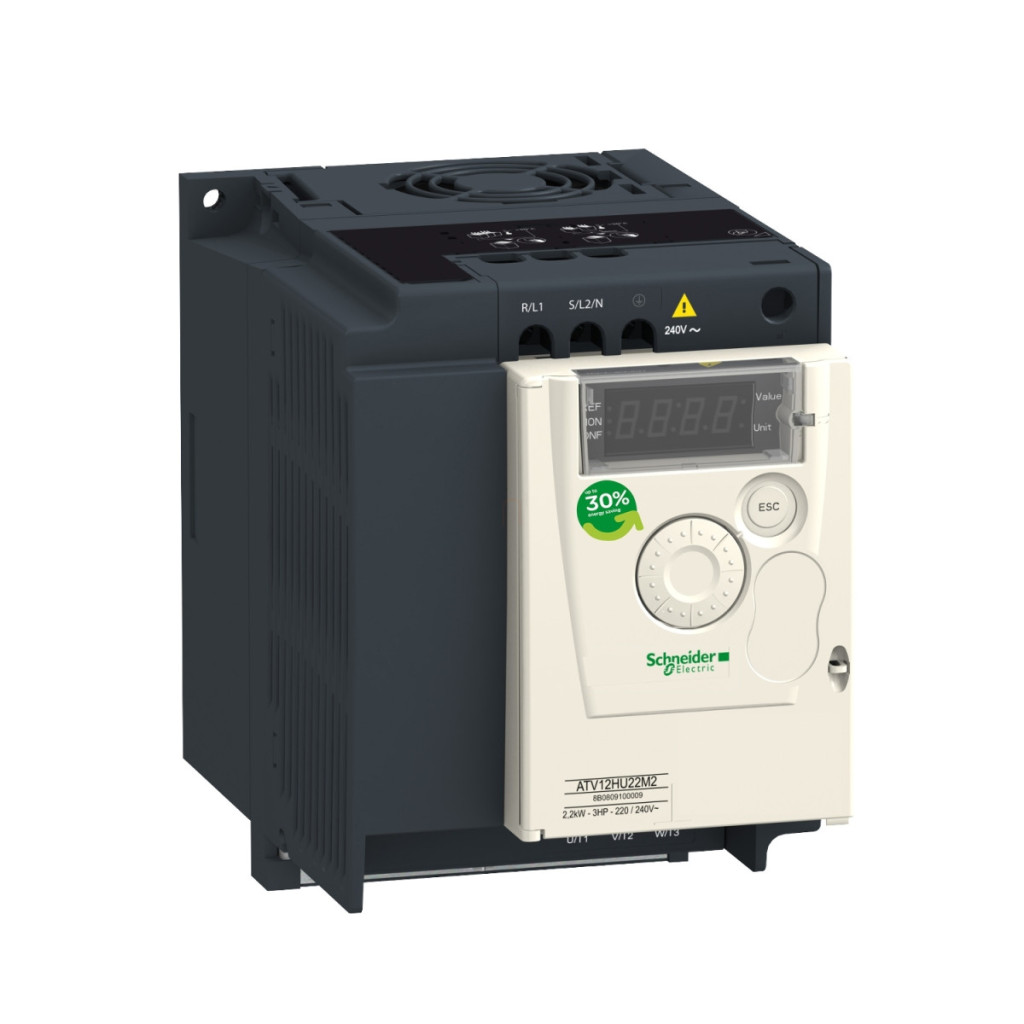

Schneider Electric Altivar ATV12 - ATV12HU22M2 - convertizor de frecvență, 2,2 kW, 1f, 230 VAC, Modbus RTU, IP20, aripioare de răcire date tehnice
Caracteristici principale
Familia de produse: Altivar 12
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini simple
Metodă de montare: Montabil în dulap
Protocol port de comunicare: Modbus
Frecvență de alimentare: 50/60 Hz +/- 5%
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 10 A
Putere motor: 2,2 kW / 3 CP
Filtru EMC: Încorporat
Grad de protecție IP: IP20
Caracteristici suplimentare
Număr de intrări discrete: 4
Număr de ieșiri discrete: 2
Număr de intrări analogice: 1 Număr de ieșiri analogice: 1 Număr de ieșiri releu: 1 Interfață fizică: RS 485 cu 2 fire Tip conector: 1 RJ45 Curent de ieșire continuu: 10 A la 4 kHz
Mod de acces: server serial Modbus
Frecvența de ieșire a convertorului de frecvență: 0,5…400 Hz
Interval de viteză: 1…20
Caracteristici de comunicare
Viteză de transmisie: 9,6 / 19,2 / 38,4 kbit/s
Cadru de transmisie: RTU Număr de adrese: 1…247 Format date: 8 biți, paritate impară, pară sau fără paritate configurabilă Control motor Profil de control motor asincron: Control vectorial al fluxului fără senzor, Raport tensiune/frecvență pătrat, Raport tensiune/frecvență (V/f) Frecvență maximă de ieșire: 400 Hz raport tensiune/frecvență pătrat, raport tensiune/frecvență (V/f)
Frecvență maximă de ieșire: 4 kHz
Supracurent tranzitoriu: 150...170% în funcție de cuplul nominal al motorului
Rampele de accelerare și decelerare: Liniare 0-999,9 s
Caracteristici electrice
Curent de linie: 24,0 A la 100 V (sarcină mare), 20,2 A la 120 V (sarcină mare)
Curent maxim de intrare: 20,2 A
Tensiune maximă de ieșire: 240 V
Putere aparentă: 4,8 kVA la 240 V (sarcină mare)
Curent tranzitoriu maxim: 15,0 A timp de 60 s (sarcină mare), 16,5 A timp de 2 secunde (sarcină grea)
Disipare de putere: Răcire forțată: 93,0 W
Funcții de protecție
Tip de protecție: Supraîncărcare tensiune de alimentare, subtensiune la sursa de alimentare, supracurent de fază la împământare, protecție împotriva supraîncălzirii, scurtcircuit între faze motor, protecție împotriva pierderii de fază la intrare trifazată, Protecție termică a motorului prin calcul continuu I²t prin intermediul unității de acționare
Caracteristici mecanice
Cuplu de strângere: 1,2 N.m
Izolație: Electrică între sursa de alimentare și control
Lățime: 105 mm
Înălțime: 142 mm
Adâncime: 156,2 mm
Greutate netă: 1,4 kg
Condiții de mediu
Altitudine de funcționare: > 1000...2000 m reducere curent 1 % la 100 m, <= 1000 m fără reducere
Poziție de funcționare: Verticală +/- 10 grade
Temperatura aerului ambiant în timpul funcționării: -10...50 °C fără reducere, 50...60 °C reducere curent 2,2% per °C
Temperatura aerului ambiant în timpul depozitării: -25...70 °C
