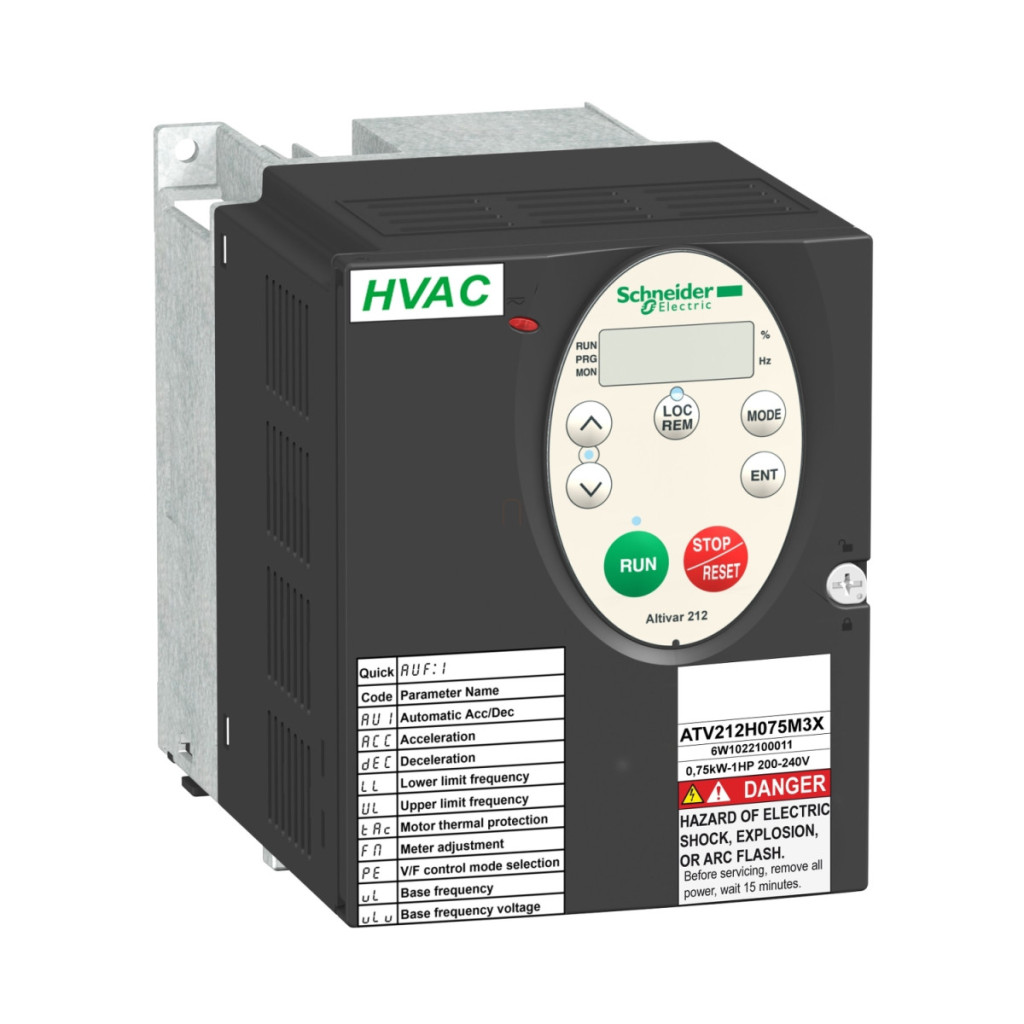

Convertorul de frecvență Altivar 212, cu numărul de articol ATV212H075N4, este un produs de înaltă calitate de la Schneider Electric, dezvoltat special pentru aplicații în domeniul serviciilor pentru clădiri și pentru controlul pompelor și ventilatoarelor. Acest dispozitiv trifazat de 0,75 kW (1 CP) este alegerea ideală pentru sistemele HVAC care necesită o soluție eficientă din punct de vedere energetic pentru controlul sistemelor de tratare a aerului și circulația apei. Dispozitivul are o tensiune de alimentare de 380-480 V și oferă o protecție excelentă împotriva prafului și a picăturilor de apă, având un grad de protecție IP21. Filtrul EMC C2 încorporat garantează compatibilitatea electromagnetică, minimizând interferențele cu dispozitivele electronice din jur. Convertorul de frecvență are o gamă largă de frecvențe de ieșire de 0,5-200 Hz și o gamă de control al vitezei de 1:10, oferind o aplicare flexibilă pentru diverse sarcini de servicii de construcții. În ceea ce privește comunicarea, ATV212H075N4 este extrem de versatil: suportă protocoalele Modbus, METASYS N2, APOGEE FLN, LonWorks și BACnet, facilitând integrarea în sistemele de gestionare a clădirilor. Acest convertizor de frecvență are o serie de protecții inteligente, inclusiv protecție împotriva supraîncălzirii, scurtcircuitului, pierderii de fază, supratensiunii și supracurentului, precum și protecție termică a motorului și capacitate de conectare a sondei PTC. Profilurile de control includ controlul tensiunii/frecvenței cu compensare automată a alunecării, caracteristici U/f cuadratice de economisire a energiei și control vectorial al fluxului. Dispozitivul este compact (107 x 143 x 150 mm) și cântărește doar 2 kg, ceea ce îl face ușor de instalat chiar și în spații înguste. Frecvența de comutare variabilă (6-16 kHz) permite optimizarea nivelului de zgomot al motorului. ATV212H075N4 este ideal pentru utilizarea în ventilatoare pentru unități de tratare a aerului, pompe și alte aplicații din domeniul serviciilor pentru clădiri, unde eficiența energetică și controlul precis sunt aspecte importante. Dispozitivul are un curent de ieșire de 2,2 A atât la 380 V, cât și la 460 V și poate suporta o suprasarcină pe termen scurt de 2,4 A timp de până la 60 de secunde.
Schneider Electric Altivar ATV218 - ATV212H075N4 date tehnice
Caracteristici generale
Familia de produse: Altivar 212
Denumire scurtă a dispozitivului: ATV212
Aplicație: Acționare motor asincron
Tip produs: Convertizor de frecvență
Domeniu specific de aplicare: Pompe și ventilatoare în sisteme HVAC
Caracteristici electrice
Puterea motorului: 0,75 kW / 1 CP
Număr de faze: 3 faze
Limite de tensiune de alimentare: 323...528 V
Tensiune nominală de alimentare: 380...480 V (-15%...+10%)
Frecvență de alimentare: 50...60 Hz (+/- 5%)
Curent de linie: 1,4 A la 480 V, 1,7 A la 380 V
Putere aparentă: 1,6 kVA la 380 V
Curent de ieșire continuu: 2,2 A la 380 V, 2,2 A la 460 V
Curent tranzitoriu maxim: 2,4 A timp de 60 de secunde
Filtru EMC: Filtru EMC C2 încorporat
Caracteristici de performanță
Frecvența de ieșire a convertizorului de frecvență: 0,5...200 Hz
Domeniu de viteză: 1...10
Precizie viteză: +/- 10% alunecare nominală 0,2 Tn - Tn
Precizie cuplu: +/- 15%
Cuplu tranzitoriu excesiv: 120% cuplu nominal motor +/- 10% timp de 60 secunde
Comunicare
Protocol port de comunicare: Modbus, METASYS N2, APOGEE FLN, LonWorks, BACnet
Interfață fizică: RS 485 cu 2 fire
Viteză de transmisie: 9600 bps sau 19200 bps
Cadru de transmisie: RTU
Interval de adresare: 1...247
Caracteristici de protecție și mediu
Grad de protecție IP: IP21
Temperatură de funcționare: -10...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Umiditate relativă: 5...95% fără condensare
Altitudine de funcționare: ≤1000 m fără reducere de putere, 1000...3000 m limitată la 2000 m pentru rețelele Corner Grounded cu reducere de curent de 1% la fiecare 100 m
Tipuri de protecție: Protecție împotriva supraîncălzirii, scurtcircuit între fazele motorului, defect de fază la intrare, supracurent între fazele de ieșire și împământare, supratensiune pe magistrala de curent continuu, întrerupere circuit de control, protecție împotriva supraturării, protecție termică a motorului, defecțiune a fazei motorului
Caracteristici fizice
Lățime: 107 mm
Înălțime: 143 mm
Adâncime: 150 mm
Greutate netă: 2 kg
Profil de control al motorului asincron
Raport tensiune/frecvență, compensare IR automată (U/f + Uo automat)
Raport tensiune/frecvență - Economie de energie, U/f pătratic
Raport tensiune/frecvență, 2 puncte
Control vectorial al fluxului fără senzor, standard
Raport tensiune/frecvență, 5 puncte
