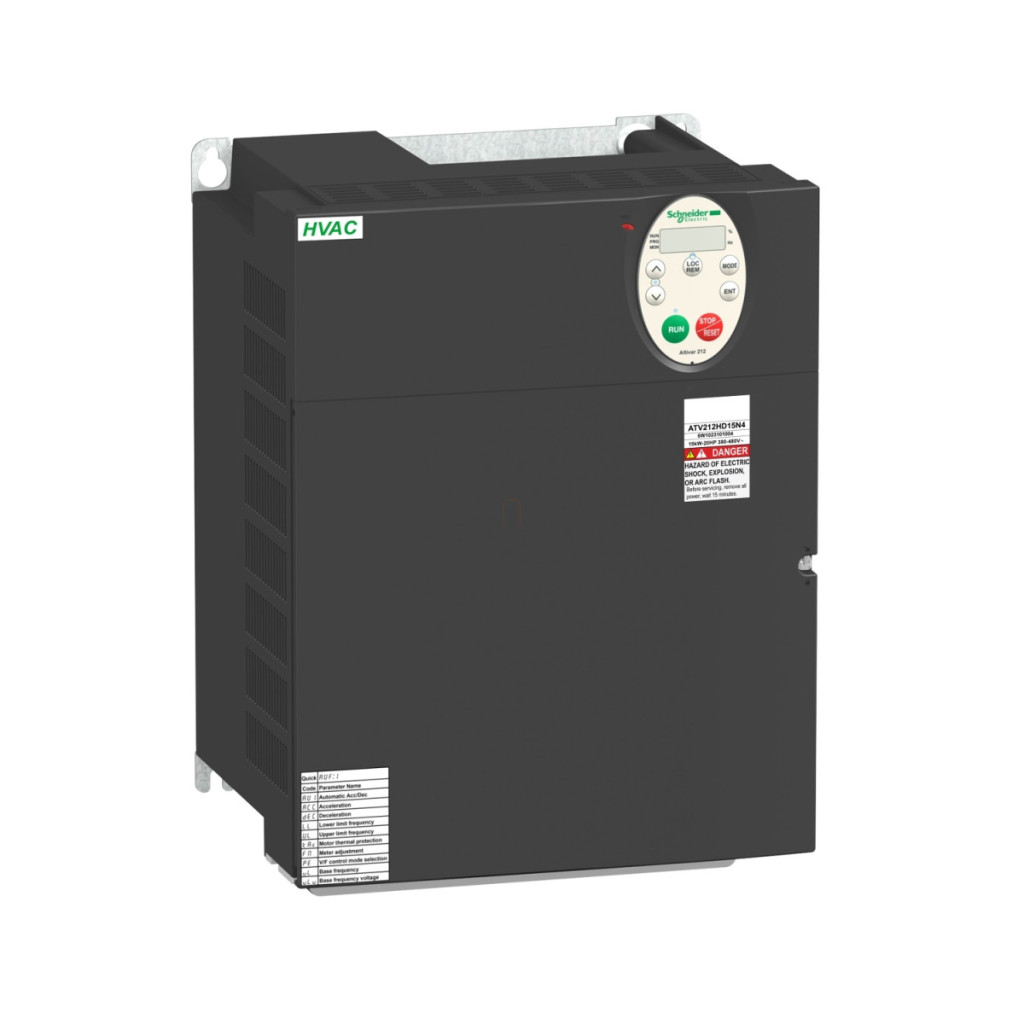

ATV212HD15N4 este un convertizor de frecvență Schneider Electric Altivar 212 de calitate superioară, conceput special pentru aplicații HVAC. Acest convertizor trifazic de 15 kW este alegerea ideală pentru controlul eficient din punct de vedere energetic al pompelor și ventilatoarelor din sectoarele construcțiilor și gestionării instalațiilor, în special în sistemele de încălzire, ventilație și climatizare. Dispozitivul poate fi utilizat cu o tensiune de alimentare de 380-480 V, ceea ce îl face flexibil pentru utilizarea în sistemele electrice ale diverselor site-uri industriale și comerciale. Filtrul EMC integrat de clasă C2 asigură că convertorul de frecvență nu provoacă interferențe electromagnetice altor echipamente electronice sensibile, în timp ce nivelul de protecție IP21 oferă o protecție adecvată împotriva prafului și a picăturilor de apă. Convertizorul Altivar 212 are capacități excelente de comunicare, suportând cele mai importante protocoale de automatizare a clădirilor, precum BACnet, Modbus, METASYS N2, APOGEE FLN și LonWorks. Acest lucru permite integrarea perfectă în sistemele moderne de gestionare a clădirilor (BMS), astfel încât convertorul de frecvență să poată fi configurat și monitorizat de la distanță. Opțiunile multiple de comunicare asigură compatibilitatea convertizorului atât cu sistemele existente, cât și cu dezvoltările viitoare. Dispozitivul are o gamă de frecvențe de ieșire de 0,5-200 Hz și o gamă de control al vitezei de 1:10, ceea ce asigură o gamă largă de aplicații. Proiectat pentru a controla motoarele asincrone, convertizorul oferă multiple profiluri de control al motorului, inclusiv control vectorial al fluxului fără senzori și diverse moduri de control al raportului tensiune/frecvență. Caracteristica U/f pătratică a fost optimizată special pentru aplicații cu pompe și ventilatoare, rezultând economii semnificative de energie în comparație cu acționările convenționale. Convertorul de frecvență are funcții de protecție cuprinzătoare, inclusiv protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor, protecție împotriva supratensiunii și subtensiunii și funcții speciale de protecție a motorului. Frecvența de comutare reglabilă între 6 și 16 kHz vă permite să găsiți echilibrul optim între nivelul de zgomot și eficiență. ATV212HD15N4 are frânare cu injecție de curent continuu încorporată și acceptă, de asemenea, protecția motorului cu termistor PTC. Dispozitivul are un design compact, măsurând 245 x 330 x 190 mm și cântărind 11,65 kg. Pentru a asigura o ventilație adecvată, producătorul recomandă diferite tipuri de montare și oferă instrucțiuni detaliate de instalare pentru diferite condiții de mediu. ATV212HD15N4 poate fi utilizat la temperaturi ambientale cuprinse între -10 °C și +40 °C fără reducerea puterii și poate fi utilizat la sarcină maximă până la o altitudine de 1000 de metri deasupra nivelului mării.
Schneider Electric Altivar ATV220 - ATV212HD15N4 date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: ATV212
Familia de produse: Altivar 212
Tipul produsului: Variator de viteză
Scopul produsului: Motoare asincrone
Domeniu special de aplicare: Pompe și ventilatoare în sisteme HVAC
Caracteristici electrice
Număr de faze de alimentare: 3 faze
Puterea motorului: 15 kW / 20 CP
Tensiune nominală de alimentare: 380...480 V (-15%...+10%)
Limite tensiune de alimentare: 323...528 V
Frecvență de alimentare: 50...60 Hz (±5%)
Curent de linie: 22,8 A la 480 V, 28,5 A la 380 V
Putere aparentă: 23,2 kVA la 380 V
Curent de ieșire continuu: 30,5 A la 380 V și 460 V
Curent tranzitoriu maxim: 33,6 A timp de 60 de secunde
Caracteristici de protecție
Filtru EMC: Filtru EMC integrat clasa C2
Grad de protecție IP: IP21
Izolație: Izolație electrică între alimentare și control
Caracteristici de performanță
Frecvența de ieșire a unității: 0,5...200 Hz
Interval de viteză: 1...10
Precizie viteză: ±10% din alunecarea nominală de la 0,2 Tn la Tn
Precizie cuplu: ±15%
Cuplu excesiv tranzitoriu: 120% din cuplul nominal al motorului ±10% timp de 60 de secunde
Frecvență de comutare: 6...16 kHz reglabilă (cu factor de reducere 12...16 kHz)
Frecvență nominală de comutare: 12 kHz
Caracteristici de comunicare
Protocol port de comunicare: BACnet, Modbus, METASYS N2, APOGEE FLN, LonWorks
Interfață fizică: RS485 cu 2 fire
Tip conector: 1 tip deschis, 1 RJ45
Viteză de transmisie:9600 bps sau 19200 bps Caracteristici de intrare și ieșire Număr de intrări analogice: 2 Număr de ieșiri analogice: 1 Număr de ieșiri discrete: 2 2
Tip intrare analogică: Tensiune comutabilă VIA (0...10 V CC), curent (0...20 mA), tensiune VIB sau sondă PTC
Caracteristici fizice
Lățime: 245 mm
Înălțime: 330 mm
Adâncime: 190 mm
Greutate netă: 11,65 kg
Condiții de mediu
Temperatură ambiantă de funcționare: -10...40 °C (fără reducere a puterii), 40...50°C (cu factor de reducere a puterii)
Poziție de funcționare: Verticală ±10 grade
Umiditate relativă: 5...95% fără condens
Nivel de zgomot: 54 dB
