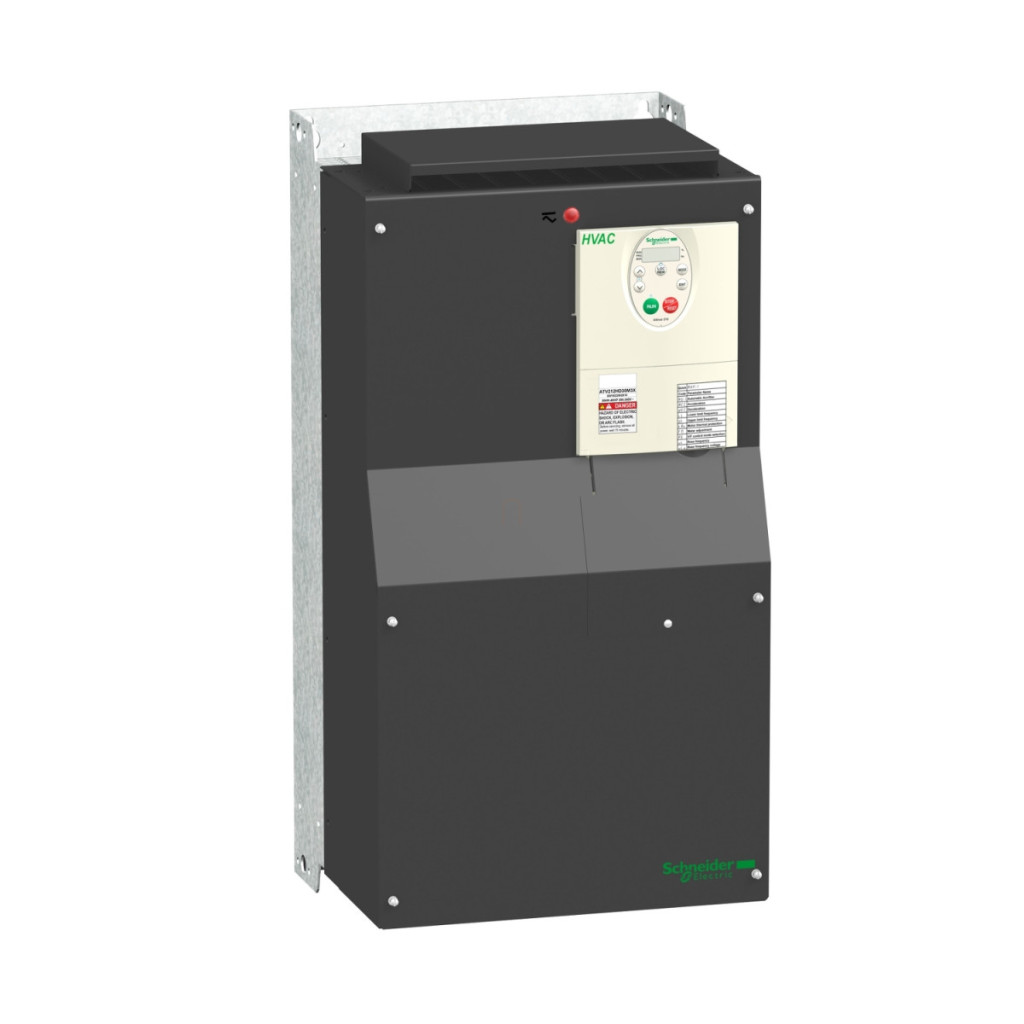

Convertorul de frecvență Schneider Electric Altivar 212 ATV212HD30N4 este un convertor de frecvență profesional dezvoltat special pentru sistemele de servicii pentru clădiri (HVAC), cu o putere nominală de 30 kW / 40 CP și o tensiune de alimentare trifazată de 380-480 V. Acest dispozitiv este alegerea ideală pentru controlul pompelor și ventilatoarelor în aplicații de servicii pentru clădiri, unde consumul eficient de energie și controlul precis sunt cerințe importante. Dispozitivul are protecție IP21 și un filtru EMC C2 integrat, care asigură funcționarea corectă chiar și în medii sensibile din punct de vedere electromagnetic. Principalul avantaj al seriei Altivar 212 este flexibilitatea sa - frecvența variabilă poate fi setată între 0,5 și 200 Hz și poate gestiona o gamă de viteze de până la 10:1, asigurând o reglare precisă pentru diferite aplicații. Frecvența nominală de comutare este de 8 kHz, dar aceasta poate fi configurată între 6 și 16 kHz pentru o funcționare optimă. Este un dispozitiv extrem de versatil în ceea ce privește comunicarea, suportând protocoalele APOGEE FLN, Modbus, BACnet, METASYS N2 și LonWorks. Conexiunea fizică se realizează printr-o interfață RS485 cu 2 fire, care permite integrarea ușoară în sistemele existente de gestionare a clădirilor. Viteza de comunicare poate fi de 9600 sau 19200 bps în format RTU și suportă până la 247 de adrese diferite în rețea. ATV212HD30N4 oferă o serie de profiluri de control asincron al motorului, inclusiv raportul tensiune/frecvență cu compensare IR automată, control vectorial al fluxului fără senzori și diverse moduri de economisire a energiei, cum ar fi caracteristicile U/f cuadratice. Dispozitivul are un nivel ridicat de protecție împotriva diverselor probleme de funcționare, cum ar fi supraîncălzirea, scurtcircuitul, defectarea fazei, supracurentul și supratensiunea. Protecția motorului este, de asemenea, remarcabilă, incluzând protecție termică, monitorizarea defectării fazei motorului și opțiunea de utilizare a sondelor PTC. În ceea ce privește parametrii fizici, dispozitivul măsoară 240 mm lățime, 420 mm înălțime și 214 mm adâncime. Unitatea de control are două intrări discrete și două intrări analogice, precum și două ieșiri discrete și o ieșire analogică, care pot fi configurate pentru diferite aplicații. Modelul ATV212HD30N4 este recomandat în special pentru unități de tratare a aerului, turnuri de răcire, pompe de circulație și aplicații similare din domeniul serviciilor pentru clădiri, unde sunt necesare sarcini variabile și eficiență energetică ridicată.
Schneider Electric Altivar ATV214 - ATV212HD30N4 date tehnice
Date de bază
Denumire scurtă a dispozitivului: ATV212
Scopul produsului: Motoare asincrone
Număr de faze de rețea: 3 faze
Putere motor: 30 kW
Putere motor (CP): 40 CP
Limite de tensiune de alimentare: 323...528 V
Frecvența de alimentare: 50...60 Hz - 5...5 %
Curent de linie: 44,7 A la 480 V, 56,7 A la 380 V
Familia de produse: Altivar 212
Filtru EMC: Filtru EMC clasa C2 integrat
Grad de protecție IP: IP21
Protocoale de comunicare
Protocoale port de comunicare: APOGEE FLN, Modbus, BACnet, METASYS N2, LonWorks
Interfață fizică: RS 485 cu 2 fire
Viteză de transmisie: 9600 bps sau 19200 bps
Cadru de transmisie: RTU Număr de adrese: 1...247 Date de performanță Putere aparentă: 44,6 kVA la 380 V Curent de ieșire continuu: 58,5 A la 380 V, 58,5 A la 460 V Curent tranzitoriu maxim: 100 A la 380 V, 100 A la 460 V 58,5 A la 380 V, 58,5 A la 460 V
Curent tranzitoriu maxim: 64,4 A timp de 60 de secunde
Frecvența de ieșire a convertizorului de frecvență: 0,5...200 Hz
Interval de viteză: 1...10
Precizia vitezei: +/- 10% la alunecare nominală de la 0,2 Tn la Tn
Precizia cuplului: +/- 15%
Cuplu tranzitoriu excesiv: 120% din cuplul nominal al motorului +/- 10% timp de 60 de secunde
Funcții de protecție
Tipuri de protecție: Protecție împotriva supraîncălzirii, Putere termică nominală, Protecție împotriva scurtcircuitelor între fazele motorului, protecție împotriva pierderii fazei de intrare, protecție împotriva supracurentului fazei de ieșire și a împământării, protecție împotriva supratensiunii magistralei de curent continuu, protecție împotriva întreruperii circuitului de control, protecție împotriva supraturării, protecție împotriva supratensiunii și subtensiunii tensiunii de alimentare, protecție termică a motorului, Defecțiune de fază a motorului, cu sonde PTC
Caracteristici fizice
Lățime: 240 mm
Înălțime: 420 mm
Adâncime: 214 mm
Greutate netă: 26,4 kg
Mediu de funcționare
Grad de poluare: 3 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm (f= 3...13 Hz) conform IEC 60068-2-6, 1 gn (f= 13...200 Hz) conform EN/IEC 60068-2-8
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Nivel de zgomot: 59,9 dB conform 86/188/CEE
Altitudine de funcționare: 1000...3000 m (limitată la 2000 m pentru rețelele de distribuție cu împământare în colț, cu o reducere a curentului de 1% la fiecare 100 m), <= 1000 m fără reducere a puterii
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3, 5...95% fără condensare conform IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -10...40 °C (fără reducere), 40...50 °C (cu factor de reducere a puterii)
Poziție de funcționare: Verticală +/- 10 grade
Certificate
Certificate de produs: NOM 117, C-Tick, UL, CSA
Marcaj: CE
