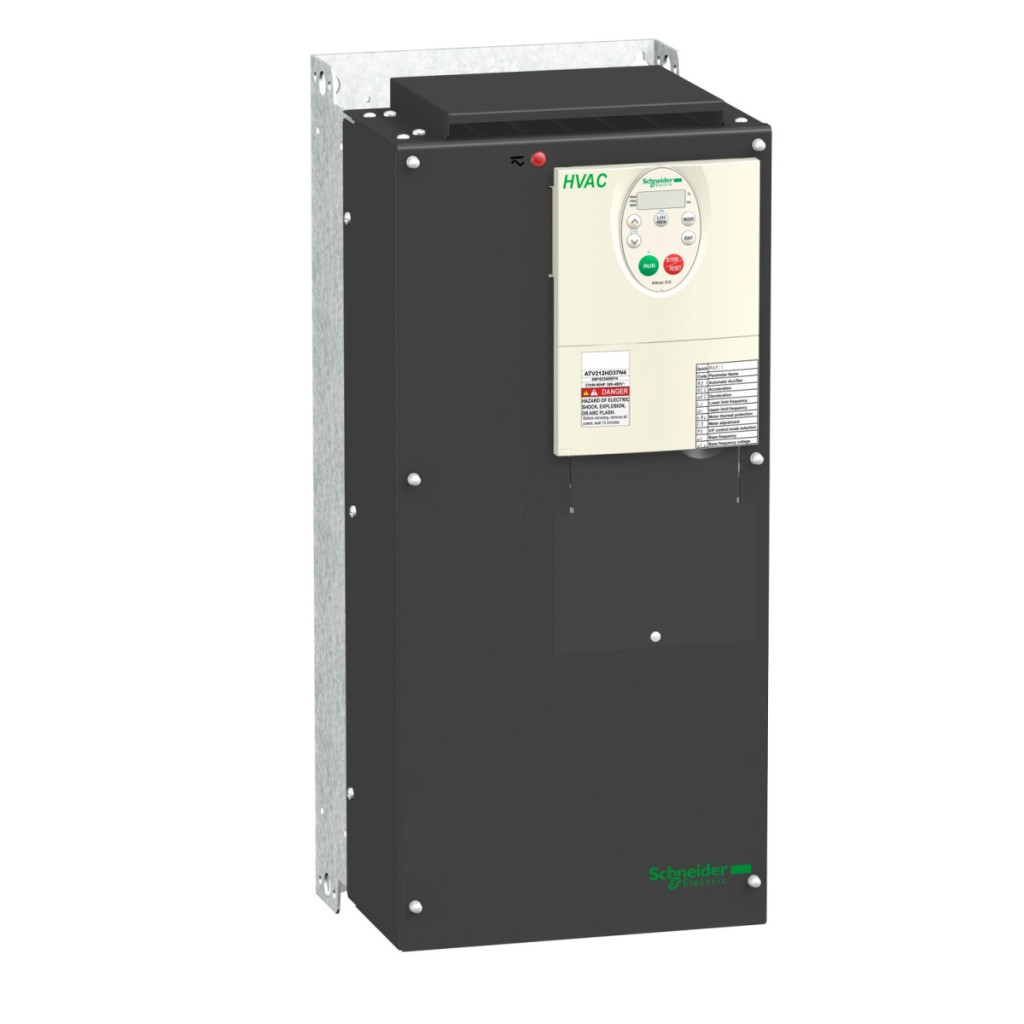

Convertorul de frecvență Schneider Electric Altivar 212 (ATV212HD37N4) este un dispozitiv profesional de control al puterii, dezvoltat special pentru aplicații în domeniul serviciilor pentru clădiri. Această versiune de 37 kW, 50 CP este alegerea ideală pentru controlul pompelor și ventilatoarelor în sistemele HVAC (încălzire, ventilație, sisteme de climatizare) în care este necesară o controlare precisă și eficientă din punct de vedere energetic a motorului. ATV212HD37N4 funcționează cu o sursă de alimentare trifazată de 480 V și dispune de un filtru EMC (compatibilitate electromagnetică) integrat de clasa C2, care minimizează interferențele electrice. Gradul de protecție IP21 oferă o protecție adecvată împotriva prafului și a picăturilor de apă, făcându-l alegerea ideală pentru diverse aplicații de automatizare a clădirilor. Dispozitivul funcționează cu o tensiune de alimentare de 323-528 V și o frecvență de rețea de 50-60 Hz, ceea ce oferă o mare flexibilitate în timpul instalării. Convertorul de frecvență are capacități excelente de comunicare și acceptă protocoalele METASYS N2, BACnet, Modbus, APOGEE FLN și LonWorks, ceea ce facilitează integrarea în sistemele de gestionare a clădirilor. Dispozitivul are o gamă de frecvență de ieșire de 0,5-200 Hz și o gamă de control al vitezei de 1:10, ceea ce oferă o gamă largă de aplicații. Curentul de ieșire continuu de 79 A și curentul tranzitoriu de 86,9 A (timp de 60 de secunde) asigură o putere suficientă chiar și pentru cele mai exigente aplicații. Proiectat pentru motoare asincrone, dispozitivul oferă diverse profiluri de control al motorului, inclusiv control vectorial al fluxului fără senzori și control al tensiunii/frecvenței pentru economisirea energiei. Cu o lățime de 240 mm, o înălțime de 550 mm și o adâncime de 244 mm, dispozitivul are un design compact și un sistem de răcire eficient care asigură un debit de aer de 334 m³/h. Dispozitivul este echipat cu funcții de protecție complete, inclusiv protecție împotriva supraîncălzirii, supracurentului, scurtcircuitului, defectării de fază, supratensiunii și subtensiunii, precum și protecție termică a motorului. Convertorul de frecvență poate fi instalat în diverse configurații de montare (tipurile A, B și C) și poate fi utilizat în diverse condiții de mediu, la temperaturi cuprinse între -10 °C și 40 °C (fără reducerea puterii) și între 40 °C și 50 °C (cu reducerea puterii).
Schneider Electric Altivar ATV215 - ATV212HD37N4 - convertizor de frecvență pentru aplicații în clădiri, BACnet, 37 kW, 3f, 380…480 VCA, IP21, cu filtru EMC clasa C2 Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: ATV212
Familia de produse: Altivar 212
Tipul produsului: Convertizor de frecvență
Aplicație specifică produsului: Pompe și ventilatoare în sisteme HVAC
Puterea motorului: 37 kW / 50 CP
Funcționalitate: Medie
Aplicație specifică: HVAC
Caracteristici electrice
Număr de faze ale rețelei: 3 faze
Limite de tensiune de alimentare: 323...528 V
Tensiune nominală de alimentare: 380...480 V (-15...+10%)
Frecvența rețelei: 50...60 Hz (±5%)
Curent de linie: 68,9 A (la 380 V), 54,4 A (la 480 V)
Putere aparentă: 52 kVA (la 380 V)
Curent de ieșire continuu: 79 A (la 380 V), 79 A (la 460 V) Curent tranzitoriu maxim: 86,9 A (timp de 60 de secunde) Frecvența de ieșire a convertizorului de frecvență: 0,5...200 Hz
Interval de viteză: 1...10
Precizie viteză: ±10% din alunecarea nominală, de la 0,2 Tn la Tn
Tensiune de ieșire: ≤ tensiunea de alimentare
Izolarea: electrică, între alimentare și control
Comunicare
Protocol port de comunicare: METASYS N2, BACnet, Modbus, APOGEE FLN, LonWorks
Interfață fizică: RS 485 cu 2 fire
Tip conector: 1 tip deschis, 1 RJ45
Viteză de transmisie: 9600 bps sau 19200 bps
Cadru de transmisie: RTU Număr de adrese: 1...247 Format date: 8 biți, 1 stop, paritate impară, pară sau fără paritate configurabilă
Funcții de protecție
Protecție la supraîncălzire: convertizor de frecvență
Putere termică nominală: convertizor de frecvență
Scurtcircuit între fazele motorului: convertizor de frecvență Defecțiune fază de intrare: convertizor de frecvență Supracurent între fazele de ieșire și împământare: convertizor de frecvență Supra tensiune pe magistrala CC: convertizor de frecvență Întrerupere în circuitul de control: convertizor de frecvență
Protecție împotriva depășirii limitei de viteză: convertizor de frecvență
Supra tensiune și subtensiune a tensiunii de alimentare: convertizor de frecvență
Protecție împotriva defectării fazei de intrare: convertizor de frecvență
Protecție termică: motor
Defecțiune fază motor: motor
Cu sonde PTC: motor
Caracteristici mecanice
Lățime: 240 mm
Înălțime: 550 mm
Adâncime: 244 mm
Grad de protecție IP: IP21
Tip de montare: cu aripă de răcire
Poziție de funcționare: verticală ±10 grade
Parametri de mediu
Temperatura aerului ambiant în timpul funcționării: -10...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii)
Altitudine de funcționare: ≤1000 m (fără reducere a puterii), 1000...3000 m (cu reducere a puterii de 1% la fiecare 100 de metri)
Umiditate relativă: 5...95% fără condensare
Nivel de zgomot: 64 dB
Rezistență la vibrații: 1,5 mm (f= 3...13 Hz), 1 gn (f= 13...200 Hz)
Rezistență la impact: 15 gn pentru până la 11 ms
