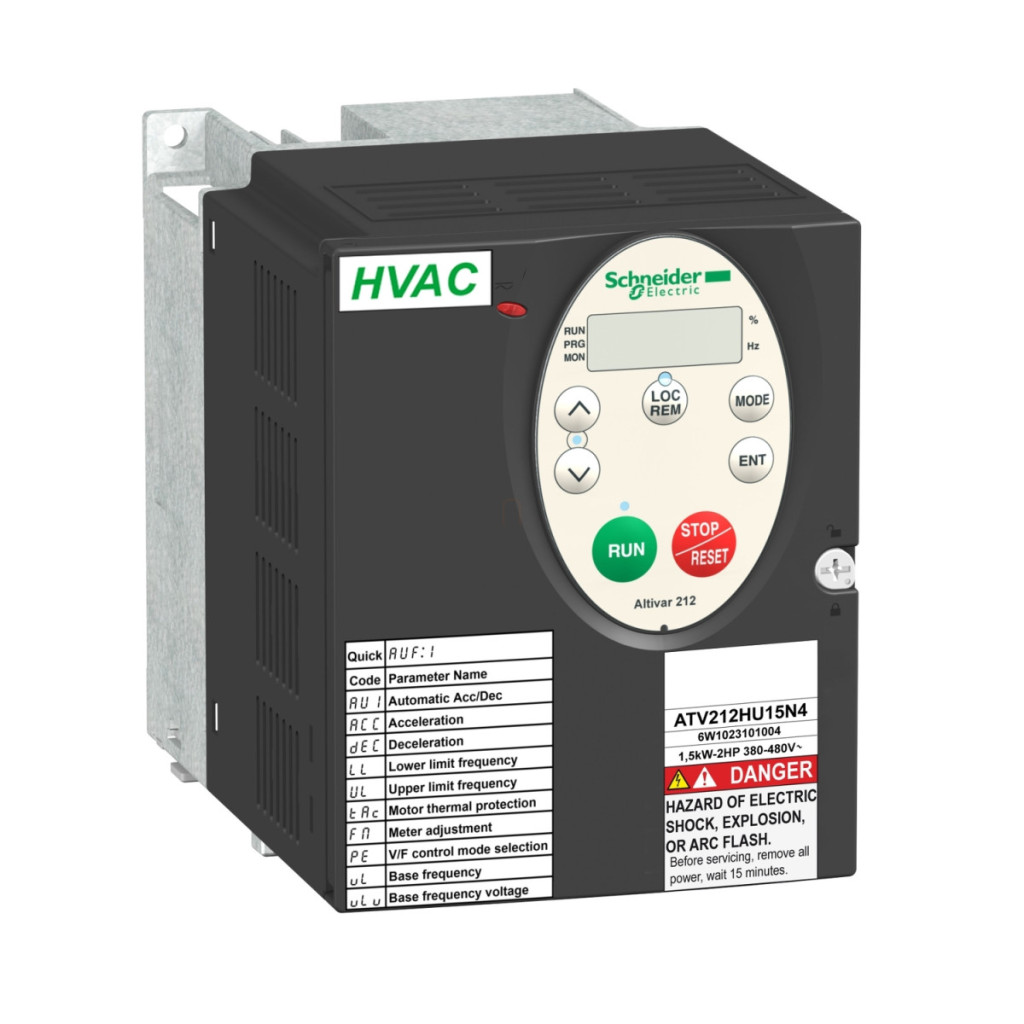

Convertoarele de frecvență din seria Altivar 212 sunt soluții de înaltă calitate de la Schneider Electric, special concepute pentru aplicații din domeniul serviciilor pentru clădiri, cum ar fi pompe, ventilatoare și sisteme HVAC. Modelul ATV212HU22N4 este potrivit pentru funcționarea motoarelor asincrone cu o putere nominală de 2,2 kW/3 CP, cu o tensiune de alimentare trifazată de 380-480 V. Echipat cu un filtru EMC încorporat de clasa C2, dispozitivul are un grad de protecție IP21, care asigură o protecție adecvată împotriva prafului și a picăturilor de apă verticale. Dispozitivul are un design compact, măsurând doar 107 mm lățime, 143 mm înălțime și 150 mm adâncime, și cântărind doar 2 kg, ceea ce îl face ușor de instalat chiar și în spații înguste. Convertorul de frecvență funcționează în intervalul de frecvență de ieșire 0,5-200 Hz și permite controlul vitezei 1:10. Funcționalitatea încorporată asigură protecția motorului împotriva supraîncălzirii, scurtcircuitelor și altor defecțiuni, precum și protecția împotriva defectării fazei de intrare și supratensiunii. Capacitățile de comunicare sunt deosebit de remarcabile la acest model: suportul încorporat pentru protocoalele BACnet, LonWorks, Modbus, METASYS N2 și APOGEE FLN permite integrarea ușoară în sistemele de automatizare a clădirilor. Datorită opțiunilor de conectare adecvate, dispozitivul poate fi utilizat în mod flexibil în diverse configurații de control, fie că este vorba de control cu două fire sau cu trei fire. Intrările și ieșirile analogice sunt, de asemenea, configurabile: ele pot fi operate în modul tensiune (0-10 V) sau curent (0-20 mA, 4-20 mA). ATV212HU22N4 include, de asemenea, un controler PI încorporat și o serie de profiluri de control al motorului, inclusiv un mod de economisire a energiei, care este deosebit de util atunci când se utilizează ventilatoare și pompe. Convertorul de frecvență este capabil să compenseze automat cuplul și oferă o serie de alte funcții avansate, cum ar fi frânarea cu injecție de curent continuu. Frecvența nominală de comutare este de 12 kHz, care poate fi reglată între 6 și 16 kHz, în funcție de mediul de instalare și de condițiile de temperatură. Dispozitivul funcționează într-un interval larg de temperatură ambiantă (-10...+40 °C fără reducere a puterii, +40...+50 °C cu factor de reducere a puterii) și are o serie de opțiuni de instalare. Poziția de montare este verticală, cu o abatere de ±10 grade. Pentru instalare pot fi utilizate trei tipuri diferite de montare (tipurile A, B și C), iar dispozitivul poate fi utilizat și într-o versiune închisă cu protecție IP54. Convertorul de frecvență este conform cu standardele relevante, inclusiv IEC 61800-3 și IEC 61800-5-1, și are certificările CE, CSA, UL și alte certificări necesare.
Date tehnice Schneider Electric Altivar ATV221
Parametri principali
Denumire scurtă a dispozitivului: ATV212
Familia de produse: Altivar 212
Tipul produsului: Convertizor de frecvență
Aplicație specială: Pompe și ventilatoare pentru aplicații HVAC
Puterea motorului: 2,2 kW / 3 CP
Număr de faze: 3 faze
Limite de tensiune de alimentare: 323...528 V
Tensiune nominală de alimentare: 380...480 V -15...+10%
Frecvență de alimentare: 50...60 Hz ±5%
Curent de linie: 3,6 A la 480 V, 4,6 A la 380 V
Caracteristici de comunicare
Protocol port de comunicare: BACnet, LonWorks, Modbus, METASYS N2, APOGEE FLN
Interfață fizică: RS 485 cu 2 fire
Tip conector: 1 tip deschis, 1 RJ45
Viteză de transmisie:9600 bps sau 19200 bps
Cadru de transmisie: RTU
Interval de adrese: 1...247
Funcții de protecție
Filtru EMC: Filtru EMC clasa C2 încorporat
Grad de protecție IP: IP21
Protecții: Supraîncălzire, declanșare termică în etapa de putere, scurtcircuit între fazele motorului, defectare a fazei de intrare, supracurent între fazele de ieșire și împământare, supratensiune pe magistrala CC, întrerupere în circuitul de control, depășirea limitei de viteză, Supra tensiune și subtensiune la alimentarea de linie
Caracteristici de funcționare
Putere aparentă: 3,9 kVA la 380 V
Curent de ieșire continuu: 5,1 A la 380 V, 5,1 A la 460 V
Curent tranzitoriu maxim: 5,6 A pentru până la 60 s
Frecvența de ieșire a convertizorului de frecvență: 0,5...200 Hz
Interval de viteză: 1...10
Precizie viteză: ±10% alunecare nominală 0,2 Tn - Tn
Frecvență de comutare: 6...16 kHz reglabilă, 12...16 kHz cu factor de reducere
Frecvență nominală de comutare: 12 kHz
Buclă de control: Controler PI reglabil
Caracteristici fizice
Lățime: 107 mm
Înălțime: 143 mm
Adâncime: 150 mm
Greutate netă: 2 kg
Condiții de mediu
Temperatura ambiantă de funcționare: -10...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Poziție de funcționare: Verticală ±10 grade
Umiditate relativă: 5...95% fără condensare
Altitudine de funcționare: ≤1000 m fără reducere a puterii nominale, 1000...3000 m limitată la 2000 m pentru rețelele de distribuție cu împământare în colț, reducere a puterii nominale cu 1% la fiecare 100 m
