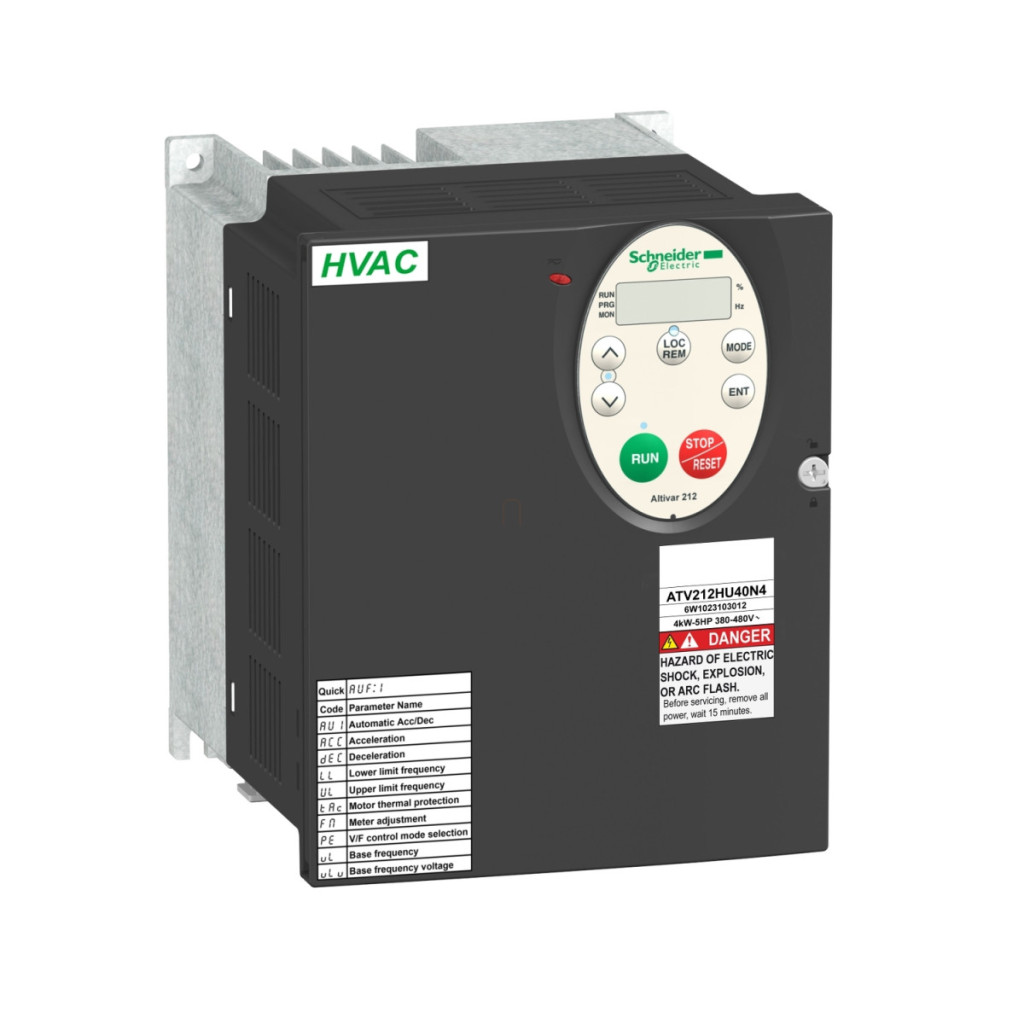

Convertorul de frecvență Altivar 212, tip ATV212HU40N4, este un component de înaltă calitate din gama Schneider Electric, conceput special pentru aplicații în domeniul serviciilor pentru clădiri, oferind o soluție optimă pentru controlul ventilatoarelor, pompelor și altor echipamente HVAC. Cu o putere nominală de 4 kW (5 CP) și funcționând cu o alimentare trifazată de 380-480 V, dispozitivul este proiectat pentru aplicații HVAC de gamă medie, unde controlul precis al vitezei și eficiența energetică sunt de o importanță capitală. Convertorul de frecvență acceptă o serie de protocoale de comunicare special concepute pentru integrarea cu sistemele de automatizare a clădirilor: METASYS N2, BACnet, APOGEE FLN, Modbus și LonWorks (cu card de comunicare opțional). Această gamă largă de opțiuni de conectare asigură compatibilitatea Altivar 212 cu majoritatea sistemelor de gestionare a clădirilor, oferind o soluție flexibilă atât pentru clădirile noi, cât și pentru cele existente. Filtrul EMC integrat de clasa C2 reduce interferențele electromagnetice, ceea ce este deosebit de important pentru aplicațiile din medii electronice sensibile. Modelul ATV212HU40N4 are protecție IP21, care asigură protecție împotriva prafului și a picăturilor de apă verticale. Datorită designului său compact – 142 mm lățime, 184 mm înălțime și 150 mm adâncime – dispozitivul poate fi integrat cu ușurință în sistemele existente, chiar și în spații restrânse. Greutatea sa de 3,35 kg facilitează și mai mult asamblarea și instalarea. Unitatea oferă o serie de funcții avansate de control al motorului, inclusiv caracteristici U/f pătrate de economisire a energiei, compensare automată a cuplului, caracteristici U/f în 2 și 5 puncte și control vectorial al fluxului fără senzori. Aceste moduri de control asigură un control precis al vitezei în diverse condiții de încărcare. Convertizorul de frecvență oferă o precizie a cuplului de ±15% și este capabil să furnizeze un cuplu nominal de 120% timp de 60 de secunde, ceea ce duce la performanțe excelente la pornire, chiar și în aplicații mai solicitante. Dispozitivul are caracteristici de protecție remarcabile, care protejează atât convertizorul, cât și motorul. Acestea includ protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor, protecție împotriva supracurentului, protecție împotriva defectării fazelor și protecție împotriva supratensiunii și subtensiunii. Opțiunea de conectare a protecției motorului cu termistor PTC oferă o siguranță suplimentară împotriva supraîncălzirii motorului, ceea ce este deosebit de important în aplicațiile cu funcționare continuă. Convertorul de frecvență ATV212HU40N4 are o gamă de frecvențe de ieșire de 0,5-200 Hz și o frecvență de comutare care poate fi reglată între 6-16 kHz, permițând un compromis optim între zgomotul motorului și eficiența acționării. Rampele de accelerare și decelerare programabile (0,01-3200 s) permit setări precise specifice aplicației. Acest lucru face ca Altivar 212 să fie alegerea perfectă pentru aplicații în care controlul precis al vitezei și cuplului, eficiența energetică și fiabilitatea sunt esențiale.
Schneider Electric Altivar ATV212 - Date tehnice ATV212HU40N4
Caracteristici generale
Tipul produsului: Convertizor de frecvență
Seria: Altivar 212
Aplicație: Pompe și ventilatoare în sisteme HVAC
Putere motor: 4 kW / 5 CP
Tensiune de alimentare: 380...480 V - 15...10 % (trifazat)
Interval de tensiune de alimentare: 323...528 V
Consum nominal de curent: 6,4 A (la 480 V), 8,1 A (la 380 V)
Protecție IP: IP21
Filtru EMC: Clasa C2 încorporată
Comunicare
Protocoale acceptate: METASYS N2, BACnet, APOGEE FLN, Modbus, LonWorks
Interfață: RS485 (2 fire)
Viteză de transmisie: 9600 sau 19200 bps
Format date: 8 biți, 1 bit de oprire, paritate pară/impară/fără paritate
Caracteristici de ieșire
Putere aparentă: 6,9 kVA (la 380 V)
Curent de ieșire continuu: 9,1 A (la 380 V și 460 V)
Supracurent tranzitoriu: 10 A (timp de 60 de secunde)
Intervalul de frecvență de ieșire: 0,5...200 Hz
Interval de control al vitezei: 1:10
Precizie viteză: ±10% alunecare nominală, de la 0,2 Tn la Tn
Tensiune de ieșire: Tensiune maximă de alimentare
Control și setări
Precizie cuplu: ±15%
Cuplu tranzitoriu: 120% din cuplul nominal ±10% (până la 60 s)
Rampele de accelerare/decelerare: 0,01...3200 s reglabile liniar sau automate în funcție de sarcină
Compensarea alunecării motorului: Automată sau reglabilă
Frecvență de comutare: 6...16 kHz reglabilă (nominală: 12 kHz)
Profiluri de control al motorului: U/f pătrat cu economie de energie, compensare IR automată U/f, U/f în 2 puncte, U/f în 5 puncte, control vectorial al fluxului fără senzori
Intrări și ieșiri
Intrări analogice: 2 (VIA, VIB) - tensiune sau curent
Ieșire analogică: 1 (FM) - configurabilă cu comutator 0...10 V sau 0...20 mA
Ieșiri discrete: 2 relee configurabile
Intrări discrete: F, R, RES programabile 24 V CC
Funcții de protecție
Protecție unitate: supraîncălzire, scurtcircuit, defect de fază, supracurent, supraîncărcare bus DC, întrerupere circuit de control, viteză excesivă, supratensiune/subtensiune tensiune de alimentare
Protecție motor: Protecție termică, întrerupere fază, cu sondă PTC
Date mecanice
Dimensiuni (L×H×A): 142 × 184 × 150 mm
Greutate: 3,35 kg
Poziție de montare: Verticală ±10°
