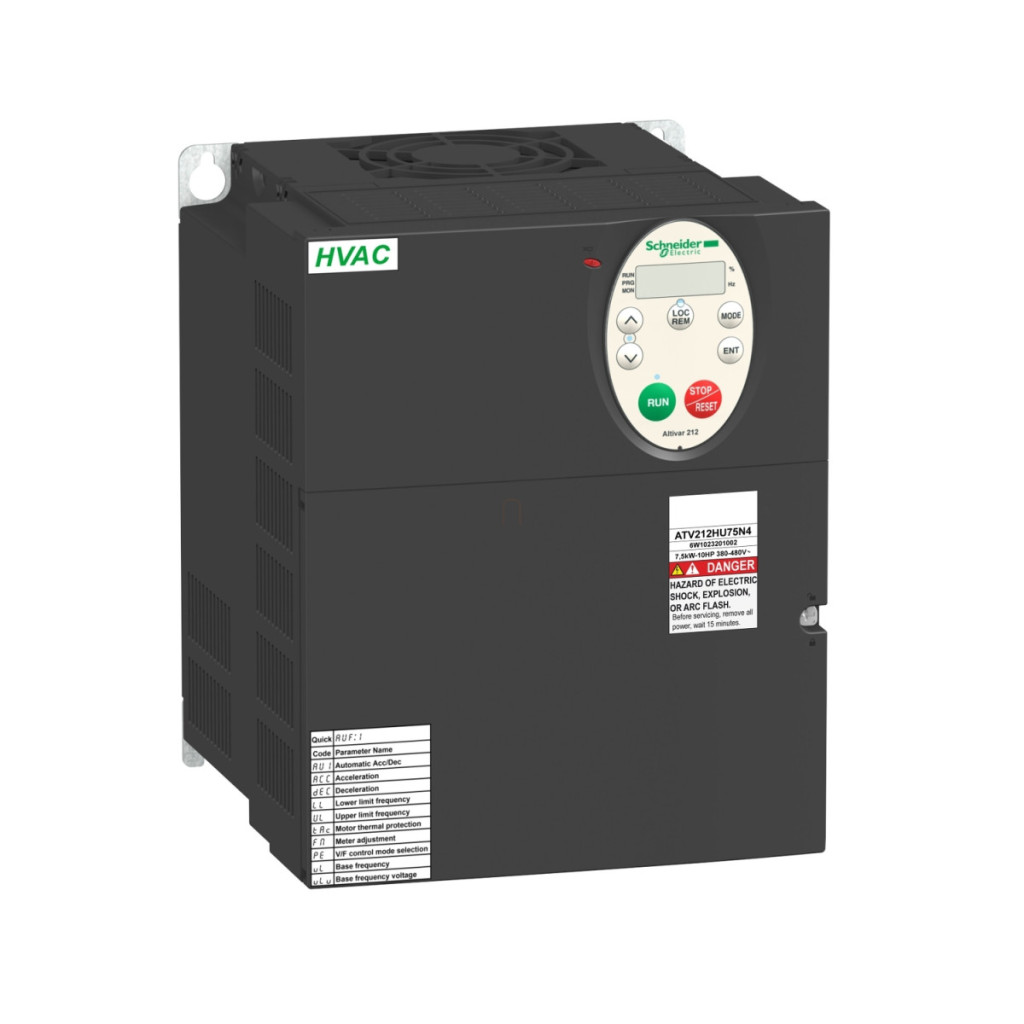

Familia de convertizoare de frecvență Altivar 212, tip ATV212HU75N4, este un dispozitiv de 7,5 kW conceput special pentru aplicații în domeniul serviciilor de construcții, fiind alegerea ideală pentru controlul pompelor și ventilatoarelor în sistemele HVAC. Acest convertizor de frecvență trifazat, 380-480 V, oferă o soluție optimă pentru toate aplicațiile care necesită un control precis al vitezei și o funcționare eficientă din punct de vedere energetic. Convertorul de frecvență din seria Altivar 212 fabricat de Schneider Electric are protecție IP21, ceea ce îl face rezistent la obiecte solide mai mari de 12,5 mm și la picături de apă verticale. Filtrul EMC de clasă C2 integrat în dispozitiv asigură compatibilitatea electromagnetică chiar și în medii industriale, reducând emisiile de interferențe. Dispozitivul funcționează la o frecvență de ieșire de 0,5-200 Hz și poate fi utilizat într-un interval de viteză de până la zece ori. Acest model excelează și în ceea ce privește capacitățile de comunicare - suportă protocoalele BACnet, APOGEE FLN, LonWorks, METASYS N2 și Modbus, ceea ce îl face ușor de integrat în sistemele de gestionare a clădirilor. Dispozitivul are un LED roșu care indică momentul în care magistrala CC este sub tensiune. Dispozitivul este echipat cu protecție electronică împotriva supraîncălzirii, scurtcircuitului, supratensiunii, pierderii de fază și a unei serie de alte defecțiuni, asigurând o funcționare fiabilă pe termen lung. ATV212HU75N4 poate fi utilizat într-un interval larg de temperaturi de funcționare (-10 °C până la +50 °C), cu performanțe reduse în cazuri speciale. Din punct de vedere tehnic, este important să se evidențieze curentul nominal de ieșire de 16 A (atât la 380 V, cât și la 460 V) și curentul tranzitoriu maxim de 17,6 A, care poate fi menținut timp de 60 de secunde. Puterea aparentă de 12,2 kVA (la 380 V) oferă o rezervă suficientă în diverse condiții de sarcină. Sunt disponibile diverse moduri de funcționare pentru controlul motoarelor asincrone, cum ar fi raportul tensiune/frecvență cu economie de energie (U/f pătratic), compensarea automată IR, controlul vectorial al fluxului fără senzori sau chiar reglarea raportului tensiune/frecvență în 2 sau 5 puncte. Compensarea alunecării motorului este automată, iar precizia cuplului este de ±15%. Dispozitivul poate suporta o suprasarcină tranzitorie de până la 120% timp de 60 de secunde.
Schneider Electric Altivar ATV232 - ATV212HU75N4 date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: ATV212
Domeniu de aplicare: Motoare asincrone
Număr de faze de rețea: 3 faze
Puterea motorului: 7,5 kW
Puterea motorului în cai putere: 10 CP
Limite de tensiune de alimentare: 323...528 V
Frecvența de alimentare: 50...60 Hz - 5...5 %
Curentul de alimentare: 11,7 A la 480 V, 14,7 A la 380 V
Familia de produse: Altivar 212
Tipul produsului sau al componentei: Convertizor de frecvență
Aplicație specifică produsului: Pompe și ventilatoare în sisteme HVAC
Comunicare
Protocol port de comunicare: APOGEE FLN, LonWorks, BACnet, METASYS N2, Modbus
Tensiune nominală de alimentare: 380...480 V - 15...10 %
Filtru EMC: Filtru EMC încorporat de clasă C2
Grad de protecție IP: IP21
Date suplimentare
Putere aparentă: 12,2 kVA la 380 V
Curent de ieșire continuu: 16 A la 380 V, 16 A la 460 V
Curent tranzitoriu maxim: 17,6 A timp de 60 de secunde
Frecvența de ieșire a convertizorului de frecvență: 0,5...200 Hz
Interval de viteză: 1...10
Precizie viteză: +/- 10% din alunecarea nominală de la 0,2 Tn la Tn
Indicație locală: 1 LED (roșu) pentru a indica starea de alimentare a magistralei CC
Tensiune de ieșire: <= tensiune de alimentare
Izolarea: Izolație electrică între alimentare și control
Caracteristici fizice
Lățime: 180 mm Înălțime: 232 mm Adâncime: 170 mm Greutate netă: 6,45 kg Condiții de mediu Temperatura ambiantă de funcționare: -10...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Poziție de funcționare: verticală +/- 10 grade
Umiditate relativă: 5...95 % fără condensare
Altitudine de funcționare: <= 1000 m fără reducere de putere, 1000...3000 m limitată la 2000 m pentru rețelele de distribuție cu împământare în colț cu reducere a curentului de 1% la fiecare 100 m
Funcții de protecție
Tip de protecție: Protecție la supraîncălzire, protecție la scurtcircuit între fazele motorului, protecție la supratensiune pe magistrala de curent continuu, protecție la defectarea fazei de intrare și numeroase alte protecții pentru acționare și motor
Certificate
Certificate de produs: C-Tick, NOM 117, UL, CSA
Marcaj: CE
Standarde: IEC 61800-3, IEC 61800-5-1 și alte câteva categorii de conformitate EMC
