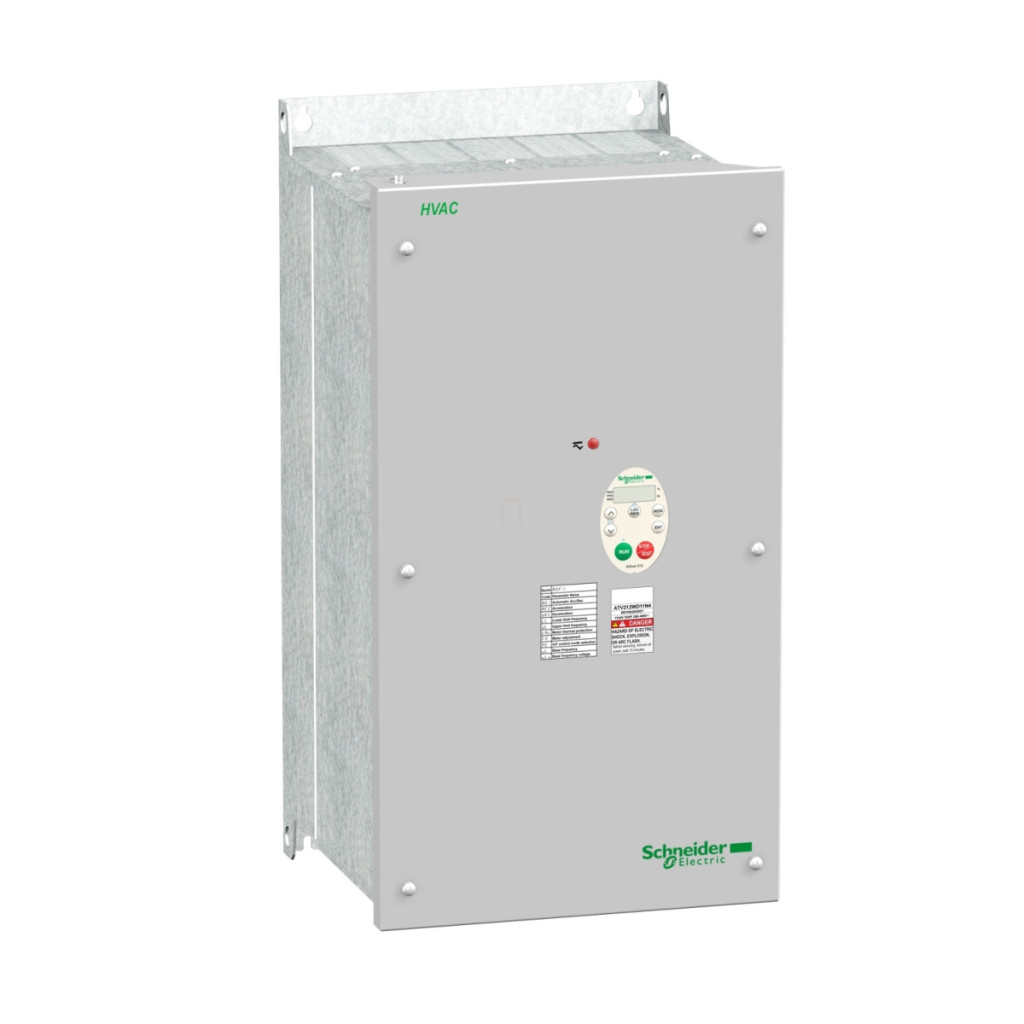

Altivar 212 WD11N4C este un convertor de frecvență avansat cu viteză variabilă, conceput special pentru aplicații HVAC (încălzire, ventilație și aer condiționat), în principal pentru pompe și ventilatoare. Acest dispozitiv de 11 kW (15 CP) este o alegere excelentă pentru sistemele de servicii pentru clădiri, unde eficiența energetică, fiabilitatea și controlul precis sunt cerințe esențiale. Parte a seriei ATV212 de la Schneider Electric, acest convertizor de frecvență trifazat, 380-480 V, cu clasă de protecție IP55, este ideal pentru instalarea în medii exterioare sau prafuite, umede. Filtrul EMC încorporat de clasa C1 asigură minimizarea interferențelor electromagnetice, îndeplinind chiar și cele mai stricte standarde EMC. Dispozitivul poate funcționa în gama de frecvențe 0,5-200 Hz, permițând o gamă extrem de largă de viteze pentru aplicații. ATV212WD11N4C are opțiuni de comunicare flexibile, suportând protocoalele BACnet, METASYS N2, LonWorks, Modbus și APOGEE FLN, ceea ce facilitează integrarea în diverse sisteme de gestionare a clădirilor. Dispozitivul are un design compact (290 mm lățime, 560 mm înălțime și 315 mm adâncime), ceea ce facilitează instalarea chiar și în spații înguste. Cu o greutate netă de 36,5 kg, convertizorul de frecvență este robust, dar ușor de manevrat. Convertizorul de frecvență oferă o serie de profiluri de control, inclusiv raportul tensiune/frecvență cu diverse setări, control U/f cuadratic cu economisire de energie și control vectorial al fluxului fără senzori. Dispozitivul este capabil să furnizeze un cuplu tranzitoriu de 120% timp de 60 de secunde la cuplul nominal al motorului, asigurând performanțe adecvate la pornire și la vârfurile de sarcină. Rampele de accelerare și decelerare reglabile (0,01-3200 s) permit reglarea fină a sistemului în funcție de cerințele aplicației. Dispozitivul are funcții extinse de protecție care protejează atât motorul, cât și convertorul de frecvență în sine. Acestea includ protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor, protecție împotriva defectării fazelor și protecție împotriva supratensiunii și subtensiunii. Convertorul de frecvență funcționează la sarcină maximă într-un interval de temperatură ambiantă de la -10 °C la 40 °C și poate fi utilizat la temperaturi de până la 50 °C cu performanțe reduse. Frecvența de comutare reglabilă între 6 și 16 kHz permite un echilibru optim între zgomotul motorului și eficiență.
Schneider Electric Altivar ATV225 - ATV212WD11N4C - convertizor de frecvență pentru aplicații în clădiri, BACnet, 11 kW, 3f, 380…480 VAC, IP55, cu filtru EMC clasa C1 Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: ATV212
Scopul produsului: Motoare asincrone
Număr de faze de rețea: 3 faze
Putere motor: 11 kW / 15 CP
Limite tensiune de alimentare: 323...528 V
Frecvența de alimentare: 50...60 Hz - 5...5%
Curent de rețea: 21,1 A la 380 V, 16,7 A la 480 V
Familia de produse:Altivar 212 Tip de produs: Variator de viteză Aplicație specifică: Pompe și ventilatoare în sisteme HVAC Comunicare și conectivitate Protocoale de comunicare: BACnet, METASYS N2, LonWorks, Modbus, APOGEE FLN
Tensiune nominală de alimentare: 380...480 V - 15...10%
Filtru EMC: Filtru EMC clasa C1 încorporat
Protecție IP: IP55
Date de performanță
Putere aparentă: 17,1 kVA la 380 V
Curent de ieșire continuu: 22,5 A la 380 V, 22,5 A la 460 V
Curent tranzitoriu maxim: 24,8 A timp de 60 de secunde
Frecvența de ieșire a acționării: 0,5...200 Hz
Interval de viteză: 1...10
Precizie viteză: +/- 10% alunecare nominală 0,2 Tn - Tn
Indicație locală: 1 LED (roșu) pentru indicarea tensiunii busului CC
Tensiune de ieșire: <= tensiune de alimentare
Izolarea: Electrică, între alimentare și control
Caracteristici fizice
Lățime: 290 mm
Înălțime: 560 mm
Adâncime: 315 mm
Greutate netă: 36,5 kg
Condiții de mediu
Temperatura ambiantă de funcționare: -10...40 °C (la sarcină maximă), 40...50 °C (cu performanță redusă)
Poziție de funcționare: Verticală +/- 10 grade
Umiditate relativă: 5...95% fără condensare
Altitudine de funcționare: <= 1000 m fără reducerea puterii, 1000...3000 m cu reducere a puterii de 1% la fiecare 100 de metri
Standarde și certificări
Certificări: CE, C-Tick, NOM 117, UL, CSA
Standarde: IEC 61800-5-1, IEC 61800-3
Caracteristici de control
Profil de control al motorului: Raport tensiune/frecvență (2 puncte), U/f pătratic cu economie de energie, Control vectorial al fluxului fără senzori, Compensare IR automată, raport tensiune/frecvență în 5 puncte
Precizie cuplu: +/- 15%
Cuplu tranzitoriu excesiv: 120% din cuplul nominal al motorului +/- 10% timp de 60 de secunde
Rampele de accelerare și decelerare: Liniare, reglabile între 0,01 și 3200 s, sau automate în funcție de sarcină
