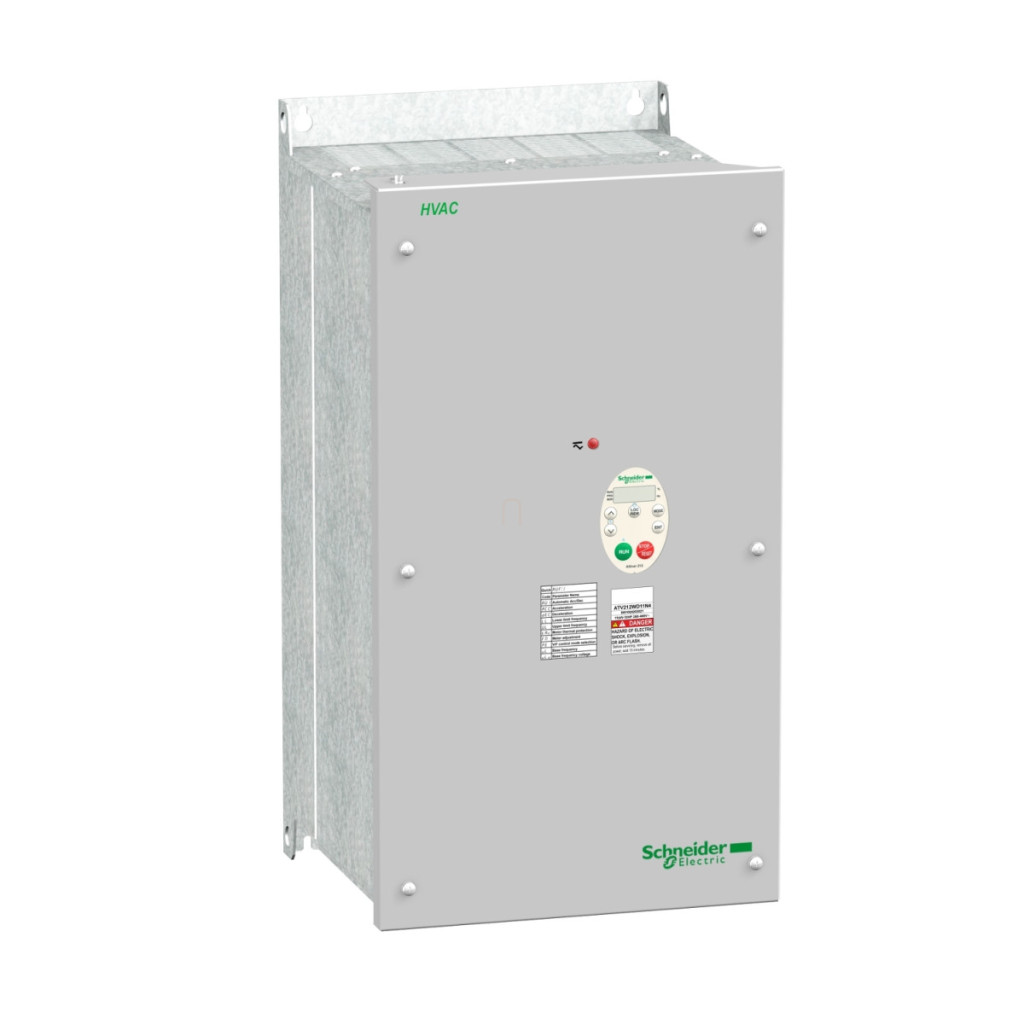

Convertorul de frecvență Altivar 212 ATV212WD15N4C este produsul emblematic al Schneider Electric pentru controlul acționărilor HVAC, optimizat special pentru controlul pompelor și ventilatoarelor. Acest convertizor de frecvență robust, de 15 kW (20 CP), cu viteză variabilă, este proiectat special pentru aplicații în domeniul serviciilor pentru clădiri și oferă o eficiență energetică excelentă. Dispozitivul are o alimentare trifazată de 380-480 V și poate funcționa la un curent maxim de 30,5 A. Designul, echipat cu un filtru EMC încorporat de clasa C1, este perfect adaptat pentru utilizarea în medii electronice sensibile, unde minimizarea semnalelor de interferență este deosebit de importantă. Clasa de protecție IP55 permite instalarea dispozitivului în medii prăfuite și umede, astfel încât nu este necesară o acoperire de protecție specială la proiectarea camerelor de servicii pentru clădiri și a camerelor de mașini. Convertorul de frecvență oferă opțiuni de comunicare flexibile, deoarece acceptă o serie de protocoale de gestionare a clădirilor, cum ar fi BACnet, METASYS N2, LonWorks, APOGEE FLN și Modbus. Acest lucru facilitează integrarea în orice sistem de gestionare a clădirilor, fie că este vorba de o infrastructură existentă sau de o instalație nouă. Domeniul său de control este extrem de larg: poate fi utilizat într-un domeniu de frecvență de 0,5-200 Hz și un domeniu de viteză de 1:10, oferind o flexibilitate excelentă de control. Dispozitivul oferă mai multe profiluri de control, inclusiv control bazat pe raportul tensiune/frecvență, control de economisire a energiei și control vectorial al fluxului fără senzori. Acestea permit optimizarea consumului de energie și a eficienței sistemului. Convertizorul ATV212WD15N4C are, de asemenea, caracteristici de protecție remarcabile, inclusiv protecție împotriva supraîncălzirii, scurtcircuitului, supracurentului, pierderii de fază, supratensiunii busului DC și monitorizarea temperaturii motorului, chiar și cu senzori PTC. Convertorul de frecvență este ușor de instalat și de utilizat. Dispozitivul, care are o lățime de 290 mm, o înălțime de 560 mm și o adâncime de 315 mm, poate fi montat vertical, asigurând o ventilație adecvată pentru răcire. Conexiunile sale electrice sunt situate în partea inferioară, iar diversele terminale de intrare și ieșire sunt ușor accesibile. Frecvența de comutare a convertizorului de frecvență poate fi setată între 6 și 16 kHz, permițându-vă să găsiți compromisul optim între zgomotul de funcționare și eficiență.
Schneider Electric Altivar ATV227 - Date tehnice ATV212WD15N4C
Caracteristici principale
Denumire scurtă a dispozitivului: ATV212
Scopul produsului: Motoare asincrone
Număr de faze de rețea: 3 faze
Puterea motorului: 15 kW / 20 CP
Limite de tensiune de alimentare: 323-528 V
Frecvența de alimentare: 50-60 Hz ±5%
Curent de linie: 22,8 A la 480 V, 28,4 A la 380 V
Tipul produsului: Convertizor de frecvență
Aplicație specifică: Pompe și ventilatoare în sisteme HVAC
Comunicare
Protocoale de comunicare: BACnet, METASYS N2, LonWorks, APOGEE FLN, Modbus
Tensiune nominală de alimentare: 380-480 V -15%/+10%
Filtru EMC: Filtru EMC integrat de clasă C1
Grad de protecție IP: IP55
Date suplimentare
Putere aparentă: 23,2 kVA la 380 V
Curent de ieșire continuu: 30,5 A la 380 V și 460 V
Curent tranzitoriu maxim: 33,6 A timp de 60 de secunde
Gama de frecvențe: 0,5-200 Hz
Gama de viteze: 1:10
Precizie viteză: ±10% alunecare nominală 0,2 Tn - Tn
Tensiune de ieșire: <= tensiune de alimentare
Izolație: Izolație electrică între alimentare și control
Funcții de protecție
Protecție la supraîncălzire, Putere termică nominală, Protecție la scurtcircuit între fazele motorului, Pierdere de fază la intrare, Supracurent de fază și la pământ la ieșire, Supra tensiune la magistrala CC, Întrerupere circuit de control, depășire limită de viteză, supratensiune și subtensiune tensiune de alimentare, defect de fază de intrare, protecție termică motor, defect de fază motor, cu sonde PTC
Caracteristici fizice
Lățime: 290 mm
Înălțime: 560 mm
Adâncime: 315 mm
Greutate netă: 36,5 kg
Caracteristici de mediu
Temperatură de funcționare: -10...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Umiditate relativă: 5-95% fără condensare
Altitudine de funcționare: ≤1000 m fără reducere a puterii, 1000-3000 m cu reducere a puterii (1% la 100 m)
Rezistență la vibrații: 1,5 mm (f=3-13 Hz), 1 gn (f=13-200 Hz)
Rezistență la șocuri: 15 gn până la 11 ms
