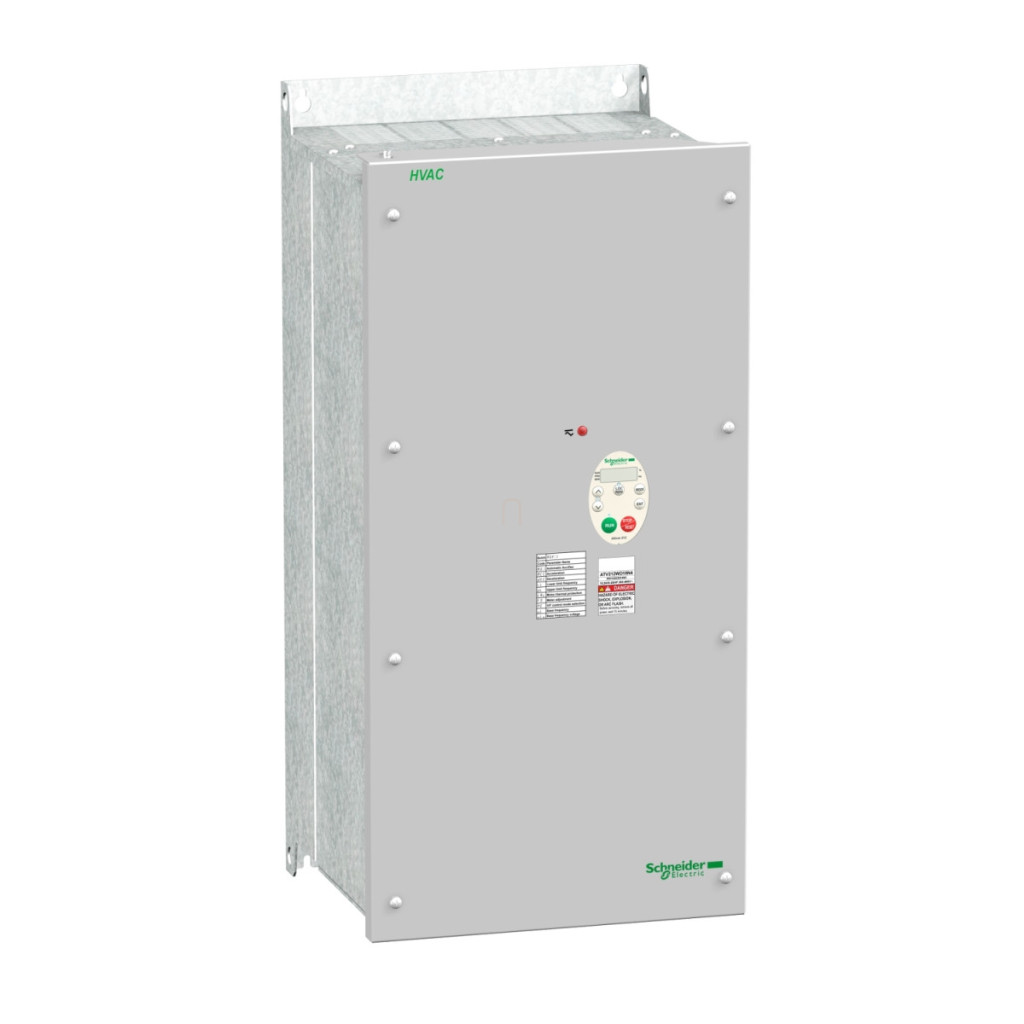

Convertorul de frecvență Altivar 212 (ATV212WD18N4C) Schneider Electric este un dispozitiv profesional trifazat de 18,5 kW (25 cai putere), conceput special pentru aplicații din domeniul serviciilor pentru clădiri (HVAC). Această versiune robustă, cu clasă de protecție IP55, este destinată în principal controlului pompelor și ventilatoarelor și reprezintă alegerea ideală pentru sistemele de automatizare a clădirilor, unde fiabilitatea și eficiența energetică sunt esențiale. Un avantaj special al convertizorului de frecvență ATV212WD18N4C este că este dotat cu un filtru EMC de clasă C1 încorporat, care asigură compatibilitatea electromagnetică chiar și în medii sensibile. Această caracteristică este deosebit de importantă în clădirile de birouri, spitale, centre de date și alte facilități în care minimizarea interferențelor electromagnetice este o cerință esențială. Funcționând la o tensiune de alimentare de 380-480 V, dispozitivul oferă o gamă largă de funcționare și funcționează fiabil chiar și cu fluctuații de tensiune între 323 și 528 V. ATV212WD18N4C este extrem de versatil în ceea ce privește opțiunile de comunicare: suportă protocoalele BACnet, Modbus, METASYS N2, LonWorks și APOGEE FLN, ceea ce facilitează integrarea în aproape orice sistem de gestionare a clădirilor. Intrările și ieșirile logice și analogice încorporate (2 intrări analogice, 2 ieșiri discrete, 1 ieșire analogică) oferă integratorilor de sisteme o gamă largă de opțiuni de control. Frecvența variabilă poate fi setată între 0,5 și 200 Hz, oferind o gamă extrem de largă de viteze pentru aplicații, în timp ce compensarea alunecării motorului poate fi ajustată automat în funcție de sarcină. ATV212WD18N4C oferă o serie de profiluri de control al motorului, inclusiv raportul tensiune/frecvență cu setări de 2 sau 5 puncte, control vectorial al fluxului fără senzori, compensare automată IR și caracteristici U/f pătrate de economisire a energiei. Această versatilitate permite convertizorului de frecvență să se adapteze în mod optim la diferite motoare și cerințe de aplicație. Precizia cuplului este de +/- 15%, iar dispozitivul poate suporta o suprasarcină de 120% timp de 60 de secunde, ceea ce îl face ideal pentru aplicații cu sarcină variabilă. Având în vedere siguranța și fiabilitatea, ATV212WD18N4C oferă caracteristici de protecție cuprinzătoare, inclusiv protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor, protecție împotriva supracurentului, protecție împotriva defectării fazei și multe alte caracteristici critice de siguranță atât pentru unitate, cât și pentru motor. Intrarea sondei PTC permite monitorizarea directă a temperaturii motorului. Convertorul de frecvență poate funcționa la o frecvență de comutare între 6 și 16 kHz, permițându-vă să setați echilibrul optim între nivelul de zgomot și eficiență. Frecvența nominală de comutare este de 8 kHz, dar aceasta poate fi ajustată în funcție de temperatura ambiantă, ținând cont de curbele de reducere a puterii furnizate.
Schneider Electric Altivar ATV219 - Date tehnice ATV212WD18N4C
Caracteristici principale
Denumire scurtă a dispozitivului: ATV212
Scopul produsului: Motoare asincrone
Număr de faze de rețea: 3 faze
Putere motor kW: 18,5 kW
Putere motor CP: 25 CP
Limite tensiune de alimentare: 323,..528 V
Frecvența de alimentare: 50...60 Hz - 5...5 %
Curent de linie: 27,6 A la 480 V, 34,5 A la 380 V
Tipul produsului: Altivar 212
Tip produs sau componentă: Convertizor de frecvență
Aplicație specifică produsului: Pompe și ventilatoare în HVAC
Protocol port de comunicație: METASYS N2, LonWorks, Modbus, APOGEE FLN, BACnet
Tensiune nominală de alimentare: 380...480 V - 15...10 %
Filtru EMC: Filtru EMC clasa C1 încorporat
Grad de protecție IP: IP55
Caracteristici suplimentare
Putere aparentă: 23,2 kVA la 380 V
Curent de ieșire continuu: 37 A la 380 V, 37 A la 460 V
Curent tranzitoriu maxim: 40,7 A timp de 60 de secunde
Frecvența de ieșire a convertizorului de frecvență: 0,5...200 Hz
Interval de viteză: 1...10
Precizie viteză: +/- 10 % la alunecare nominală 0,2 Tn - Tn
Indicație locală: 1 LED (roșu) pentru a indica alimentarea cu curent continuu a magistralei
Tensiune de ieșire: <= tensiune de alimentare
Izolarea: Electrică între sursa de alimentare și control
Conexiune electrică
VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: terminal de 2,5 mm² / AWG 14
L1/R, L2/S, L3/T: 16 mm² / AWG 4 terminal
U/T1, V/T2, W/T3: 25 mm² / AWG 3 terminal
Cuplu de strângere:
0,6 N.m (VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES)
2,2 N.m, 19,5 lb.in (L1/R, L2/S, L3/T)
5,4 N.m, 48 lb.in (U/T1, V/T2, W/T3)
Condiții de mediu
Temperatura ambiantă de funcționare: -10...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Umiditate relativă: 5...95 % fără condensare
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...3000 m cu reducere a curentului de 1% la fiecare 100 de metri
Poziție de funcționare: Verticală +/- 10 grade
Rezistență la vibrații: 1,5 mm (f= 3...13 Hz), 1 gn (f= 13...200 Hz)
Rezistență la impact: 15 gn pentru până la 11 ms
Dimensiuni
Lățime: 310 mm
Înălțime: 665 mm
Adâncime: 315 mm
Greutate netă: 45 kg
