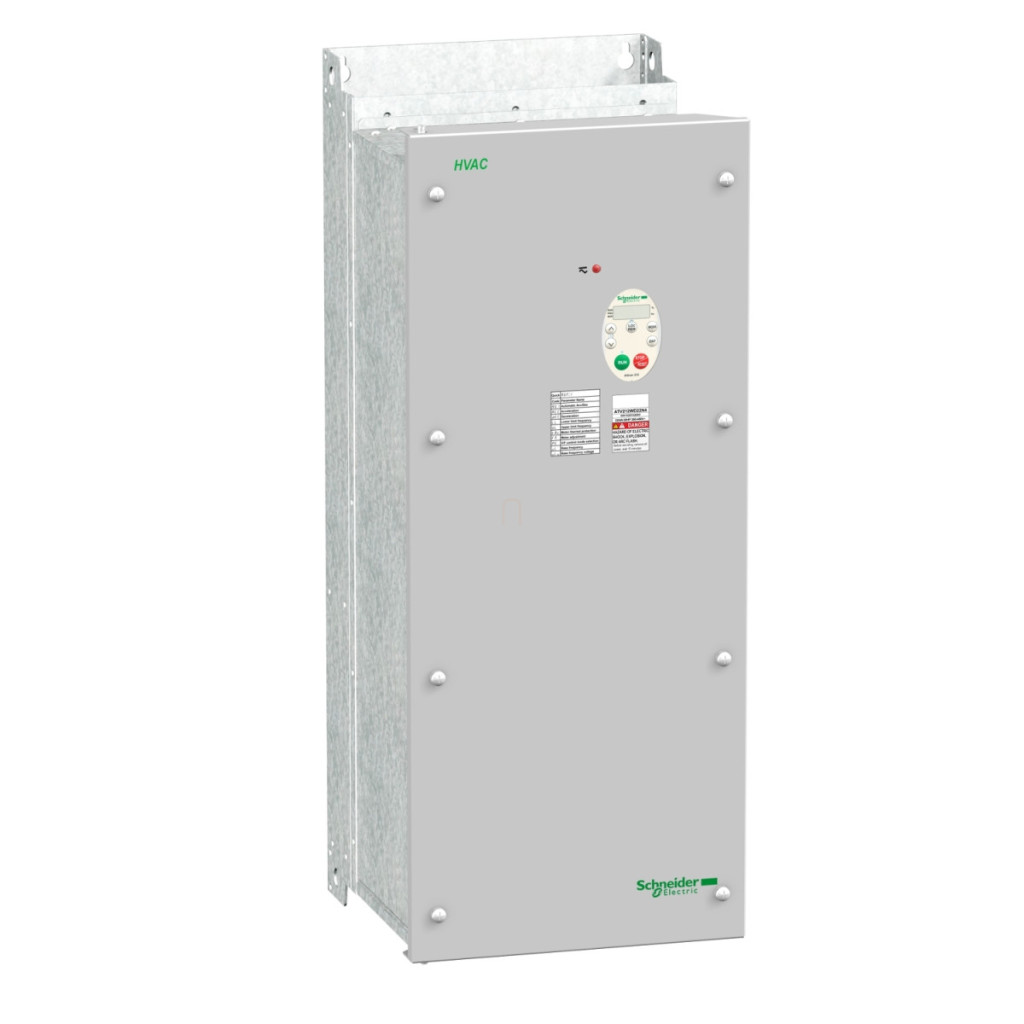

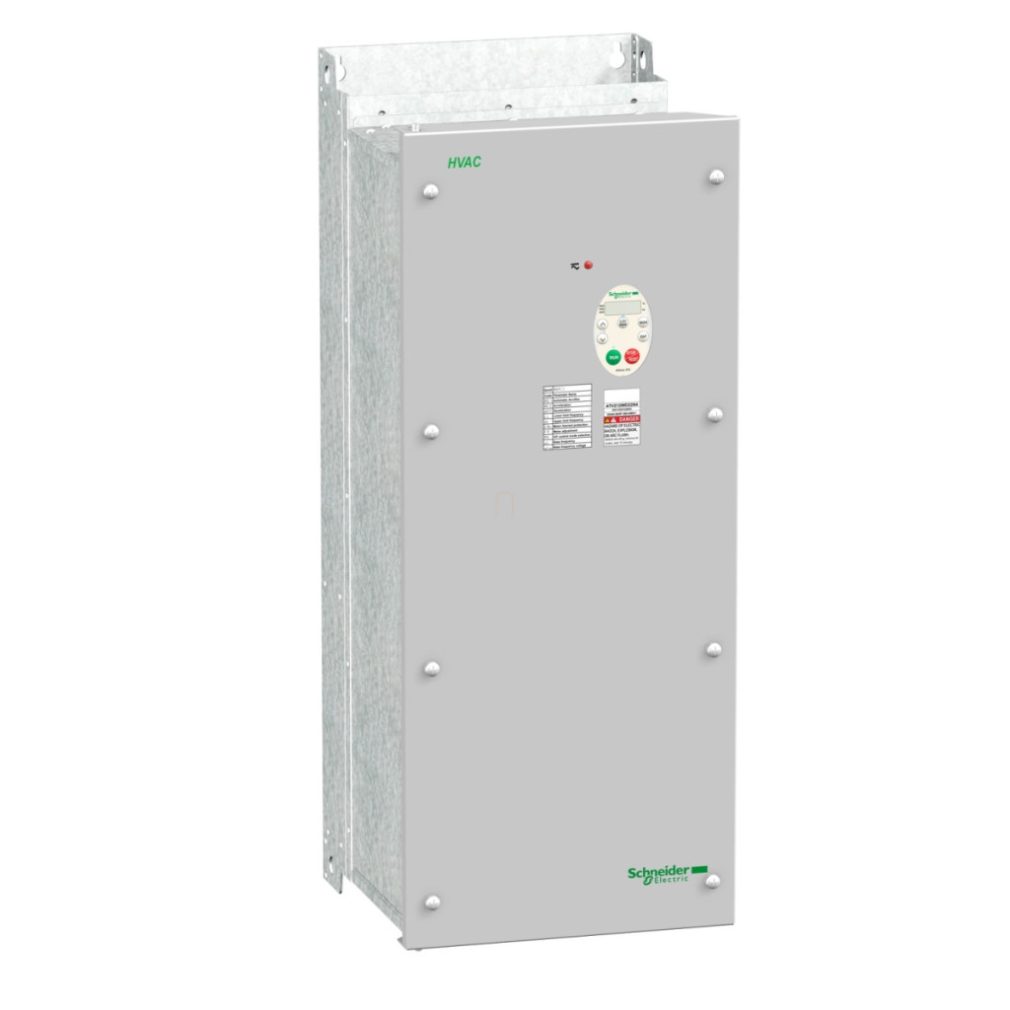

Convertorul de frecvență Schneider Electric Altivar 212 seria ATV212WD22N4 este un dispozitiv optimizat special pentru aplicații HVAC (încălzire, ventilație și aer condiționat), oferind soluția perfectă pentru controlul pompelor și ventilatoarelor. Acest convertizor de frecvență de 22 kW / 30 CP este proiectat pentru a controla motoare asincrone trifazate și necesită o tensiune de alimentare de 380-480 V. Gradul de protecție IP55 al dispozitivului asigură protecția împotriva prafului și a jeturilor de apă din toate direcțiile, făcându-l o alegere ideală pentru medii în care umiditatea sau praful pot reprezenta o provocare. Filtrul EMC încorporat de clasa C2 garantează compatibilitatea electromagnetică, ceea ce este deosebit de important în aplicațiile de automatizare a clădirilor, unde numeroase dispozitive electronice funcționează împreună. Este extrem de versatil în ceea ce privește comunicarea, suportând cele mai importante protocoale de automatizare a clădirilor: standardele METASYS N2, LonWorks, BACnet, APOGEE FLN și Modbus. Acest lucru permite integrarea perfectă a convertizorului de frecvență în sistemele existente de gestionare a clădirilor, asigurând o gestionare optimă a energiei și monitorizarea de la distanță a sistemului. Altivar 212 are o serie de profiluri de control al motorului, inclusiv control U/f cu economisire de energie, control vectorial al fluxului fără senzori și compensare automată IR. Gama de frecvențe de ieșire a dispozitivului este reglabilă de la 0,5 la 200 Hz, oferind o gamă largă de control al vitezei. Precizia vitezei este de +/- 10% în cadrul alunecării nominale, ceea ce este suficient pentru majoritatea aplicațiilor HVAC. Convertorul de frecvență are dimensiuni compacte (284 mm lățime, 720 mm înălțime și 315 mm adâncime) și cântărește 49,5 kg. Intervalul de temperatură de funcționare al dispozitivului este între -10 °C și +40 °C fără reducerea puterii, în timp ce poate fi utilizat cu performanțe reduse între 40-50 °C. Frecvența de comutare poate fi reglată între 6 și 16 kHz, permițându-vă să găsiți echilibrul optim între zgomotul motorului și eficiență. Dispozitivul oferă o serie de funcții de protecție atât pentru convertorul de frecvență, cât și pentru motor, cum ar fi protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor, protecție împotriva defectării fazei de intrare, protecție împotriva supracurentului și protecție împotriva supratensiunii. Pentru a proteja motorul, acesta dispune de protecție termică, protecție împotriva defectării fazei și o intrare pentru sondă PTC. Intrările analogice ale ATV212WD22N4 sunt extrem de flexibile, acceptând semnale de tensiune (0-10 V) și curent (0-20 mA), precum și sonde PTC. Intrările discrete pot fi programate cu logică de 24 V CC, iar dispozitivul acceptă atât logica pozitivă (sursă), cât și cea negativă (rezervor). Ieșirile includ relee configurabile și o ieșire analogică care poate fi operată în modul tensiune (0-10 V) sau curent (0-20 mA). Convertorul de frecvență Schneider Electric Altivar 212 seria ATV212WD22N4 este ușor de instalat și de pus în funcțiune și poate fi montat în poziție verticală (+/- 10 grade). În timpul instalării, asigurați o ventilație adecvată, astfel încât aerul de răcire să poată circula liber de jos în sus. Dispozitivul nu trebuie amplasat în apropierea elementelor de încălzire și trebuie să existe suficient spațiu liber în jurul său pentru o răcire eficientă.
Schneider Electric Altivar ATV231 - ATV212WD22N4 - convertizor de frecvență pentru aplicații în clădiri, BACnet, 22 kW, 3f, 380…480 VAC, IP55, cu filtru EMC clasa C2 Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: ATV212
Scopul produsului: Motoare asincrone
Număr de faze de rețea: 3 faze
Putere motor: 22 kW / 30 CP
Limite tensiune de alimentare: 323...528 V
Frecvența de alimentare: 50...60 Hz - 5...5 %
Curent de linie: 33,1 A la 480 V, 41,6 A la 380 V
Familia de produse: Altivar 212
Tip de produs: Convertizor de frecvență
Aplicație specifică produsului: Pompe și ventilatoare în aplicații HVAC
Comunicare
Protocol port de comunicare: METASYS N2, LonWorks, BACnet, APOGEE FLN, Modbus
Viteză de transmisie: 9600 bps sau 19200 bps
Cadru de transmisie: RTU
Număr de adrese: 1...247
Format date: 8 biți, 1 stop, paritate configurabilă par-impar sau fără paritate
Caracteristici electrice
Tensiune nominală de alimentare [Us]: 380...480 V - 15...10 %
Filtru EMC: Filtru EMC clasa C2 integrat
Grad de protecție IP: IP55
Putere aparentă: 33,2 kVA la 380 V
Curent de ieșire continuu: 43,5 A la 380 V și 460 V
Curent tranzitoriu maxim: 47,9 A timp de 60 de secunde
Caracteristici de performanță
Frecvența de ieșire a convertizorului de frecvență: 0,5...200 Hz
Domeniu de viteză: 1...10
Precizie viteză: +/- 10% la alunecare nominală 0,2 Tn - Tn
Indicație locală: 1 LED (roșu) pentru starea tensiunii busului DC
Tensiune de ieșire: <= tensiunea de alimentare
Izolarea: Electrică, între alimentare și control
Profilul de control al motorului asincron
Moduri de control: Raport tensiune/frecvență - Economie de energie, U/f pătratic
Raport tensiune/frecvență: 5 puncte
Moduri de control: Control vectorial al fluxului fără senzor, standard
Compensare IR automată: (U/f + Uo automat)
Raport tensiune/frecvență: 2 puncte
Precizie cuplu: +/- 15 %
Cuplu tranzitoriu excesiv: 120 % din cuplul nominal al motorului +/- 10 % pentru până la 60 s
Accelerație și decelerație
Tip rampă: Automat în funcție de sarcină
Rampă reglabilă: Lineare, reglabile individual de la 0,01 la 3200 s
Compensarea alunecării motorului
Opțiuni de setare: Nu este disponibilă pentru controlul motorului proporțional cu tensiunea/frecvența
Automat: Pentru orice sarcină
Reglabil
Frecvența de comutare
Interval: 6...16 kHz reglabilă
Nominală: 8 kHz
Protecții
Protecție la supraîncălzire: În convertorul de frecvență
Putere termică nominală: În convertorul de frecvență
Protecție la scurtcircuit: Între fazele motorului
Protecție la defect de fază de intrare
Protecție la supracurent: Între fazele de ieșire și împământare
Protecție la supratensiune: Pe magistrala de curent continuu
Protecție motor: Protecție termică, protecție la defect de fază, protecție sondă PTC
Caracteristici fizice
Lățime: 284 mm
Înălțime: 720 mm
Adâncime: 315 mm
Greutate netă: 49,5 kg
Condiții de mediu
Temperatură de funcționare:-10...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii)
Poziție de funcționare: Verticală +/- 10 grade
Umiditate relativă: 5...95 % fără condensare
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...3000 m cu reducere de 1% la fiecare 100 m
Nivel de zgomot: 59,9 dB
Standarde și certificări
Certificări de produs: UL, CSA, NOM 117, C-Tick
Marcaj: CE
Standarde: IEC 61800-5-1, IEC 61800-3 mediu 1 și 2 categoria C1, C2, C3
