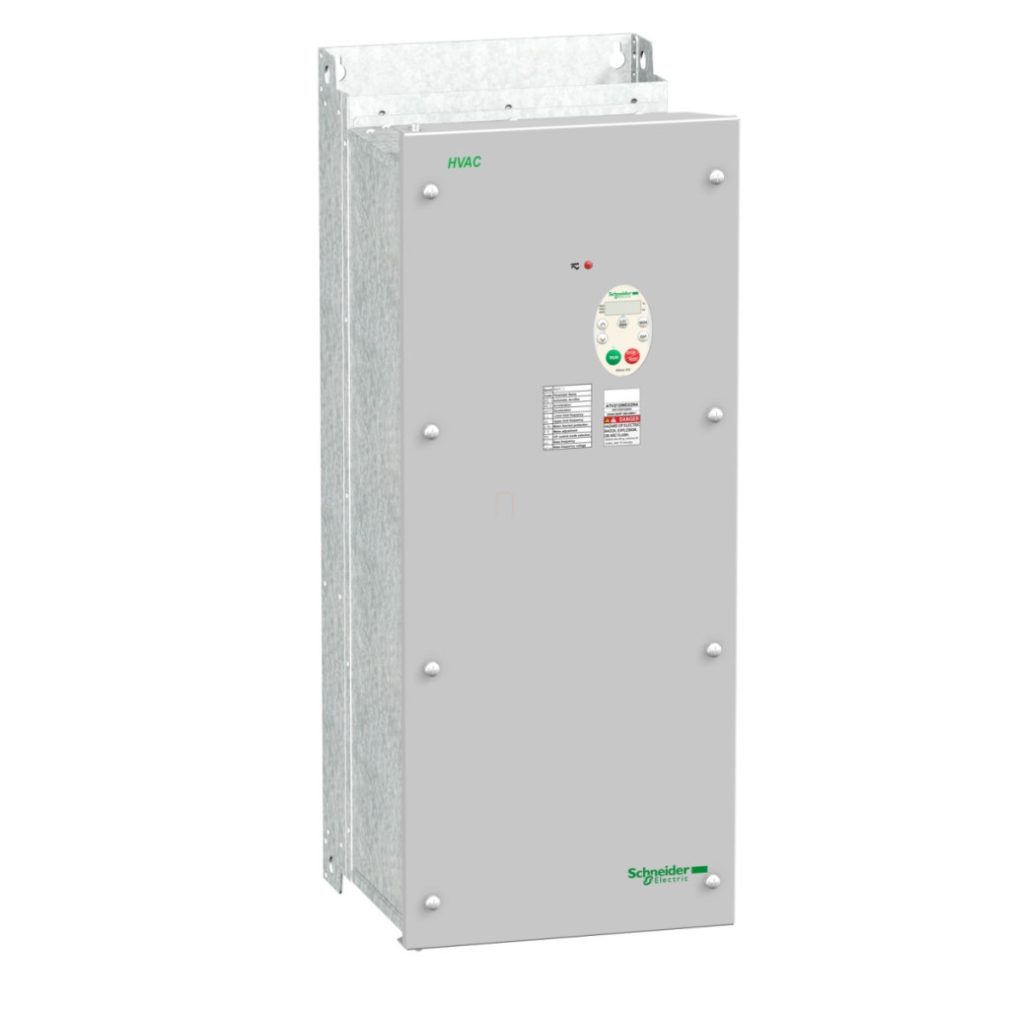

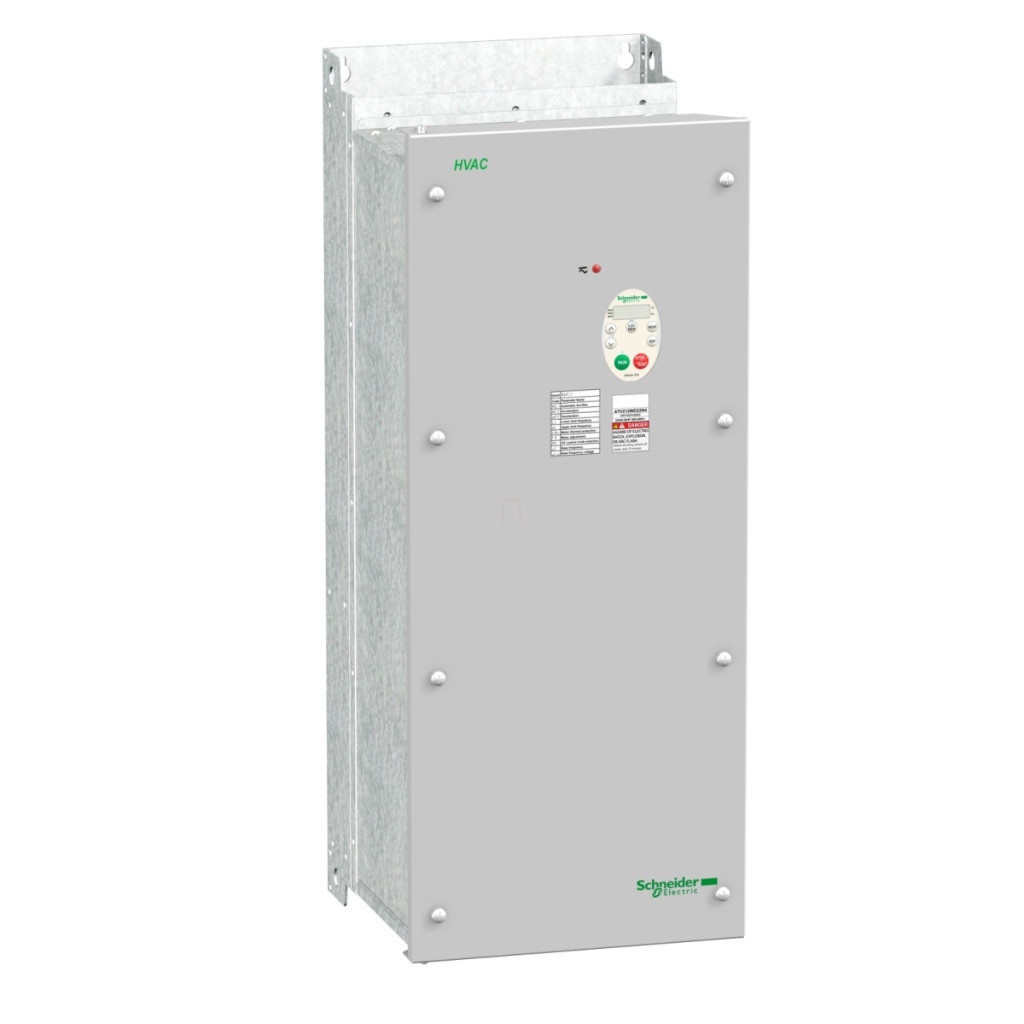

ATV212WD30N4C din familia de convertoare de frecvență Altivar 212 este un convertizor de frecvență de înaltă calitate, conceput special pentru aplicații din domeniul serviciilor pentru clădiri, dezvoltat de Schneider Electric pentru controlul pompelor și ventilatoarelor din sistemele HVAC (încălzire, ventilație, aer condiționat). Acest model funcționează la o tensiune de alimentare trifazată de 380-480 V și are un filtru EMC de clasă C1 încorporat, care asigură o compatibilitate electromagnetică excelentă. Dispozitivul are protecție IP55, ceea ce înseamnă o protecție excelentă împotriva prafului și a apei, fiind ideal pentru utilizarea în medii industriale și comerciale. Convertizorul de frecvență poate funcționa în intervalul 0,5-200 Hz, cu un interval de viteză de 1:10 și o precizie a vitezei de ±10%. Curentul nominal de ieșire este de 58,5 A (atât la 380 V, cât și la 460 V) și poate suporta un curent de suprasarcină tranzitoriu de până la 64,4 A timp de 60 de secunde. ATV212WD30N4C are suport pentru o gamă largă de protocoale de comunicare, inclusiv protocoalele LonWorks, APOGEE FLN, BACnet, METASYS N2 și Modbus, permițând o integrare excelentă a sistemului pentru sistemele de automatizare a clădirilor. Această compatibilitate versatilă cu protocoalele este deosebit de utilă în sistemele complexe de automatizare a clădirilor, unde este necesară comunicarea cu dispozitive de la diferiți producători. Dispozitivul utilizează o conexiune RS-485 cu 2 fire ca interfață fizică și acceptă rate de transfer de date de 9600 bps sau 19200 bps cu cadre RTU. Convertorul de frecvență oferă o serie de profiluri de control asincron al motorului, inclusiv raportul tensiune/frecvență cu compensare IR automată, raportul tensiune/frecvență în 5 sau 2 puncte, caracteristici U/f cuadratice de economisire a energiei și control vectorial al fluxului fără senzor. Bucla de control este echipată cu un controler PI reglabil. Rampele de pornire și oprire pot fi reglate liniar de la 0,01 la 3200 de secunde sau automat în funcție de sarcină. Dispozitivul este capabil să frâneze motorul în repaus utilizând injecție de curent continuu. ATV212WD30N4C are funcții de protecție extinse care protejează atât unitatea, cât și motorul. Acestea includ protecție împotriva supraîncălzirii, protecție împotriva supracurentului, protecție împotriva scurtcircuitelor, protecție împotriva defectării fazei de intrare, protecție împotriva defectelor de împământare la ieșire, protecție împotriva supratensiunii busului DC, protecție împotriva întreruperii circuitului de control, protecție împotriva supraturării și protecție împotriva supratensiunii și subtensiunii sursei de alimentare. Pentru a proteja motorul, dispozitivul dispune, de asemenea, de protecție termică, monitorizare a defectului de fază al motorului și o intrare pentru sondă PTC.
Schneider Electric Altivar ATV233 - ATV212WD30N4C date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: ATV212
Scopul produsului: Motoare asincrone
Număr de faze de rețea: 3 faze
Putere motor: 30 kW
Putere motor: 40 CP
Limite tensiune de alimentare: 323...528 V
Frecvența de alimentare: 50...60 Hz - 5...5 %
Curent de linie: 44,4 A la 480 V, 58,2 A la 380 V
Categorie de produs: Altivar 212
Tipul produsului sau al componentei: Convertizor de frecvență
Aplicația produsului: Pompe și ventilatoare în sisteme HVAC
Protocol port de comunicație: LonWorks, APOGEE FLN, BACnet, METASYS N2, Modbus
Tensiune nominală de alimentare: 380...480 V - 15...10 %
Filtru EMC: Filtru EMC clasa C1 încorporat
Protecție IP: IP55
Date suplimentare
Putere aparentă: 44,6 kVA la 380 V
Curent de ieșire continuu: 58,5 A la 380 V, 58,5 A la 460 V
Curent tranzitoriu maxim: 64,4 A timp de 60 de secunde
Frecvența de ieșire a convertizorului de frecvență: 0,5…200 Hz
Interval de viteză: 1…10
Precizie viteză: +/- 10 % relativ la alunecarea nominală 0,2 Tn - Tn
Indicație locală: 1 LED (roșu) pentru indicarea tensiunii busului CC
Tensiune de ieșire: <= tensiunea de alimentare
Izolarea: Electrică, între circuitele de alimentare și de control
Caracteristici fizice
Lățime: 284 mm
Înălțime: 720 mm
Adâncime: 315 mm
Greutate netă: 58,5 kg
Caracteristici de mediu
Grad de poluare: 3 conform IEC 61800-5-1
Grad de protecție IP: IP55 conform IEC 61800-5-1, IP55 conform IEC 60529
Rezistență la vibrații: 1,5 mm (f= 3…13 Hz) conform IEC 60068-2-6, 1 gn (f= 13…200 Hz) conform EN/IEC 60068-2-8
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Caracteristici de mediu: Clasa 3C1 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Nivel de zgomot: 59,9 dB conform 86/188/CEE
Altitudine de funcționare: 1000...3000 m, limitată la 2000 m pentru rețelele de distribuție cu împământare în colț cu reducere a curentului de 1% la 100 m, <= 1000 m fără reducere
Umiditate relativă:5...95% fără condensare conform IEC 60068-2-3, 5...95% fără condensare conform IEC 60068-2-3
Temperatura aerului ambiant în timpul funcționării: -10…40 °C (fără reducere), 40…50 °C (cu factor de reducere)
Poziție de funcționare: Verticală +/- 10 grade
