Familia de convertizoare de frecvență Altivar 212 ATV212WD45N4 este un dispozitiv versatil și profesional, conceput special pentru aplicații din domeniul serviciilor de construcții și HVAC (încălzire, ventilație, aer condiționat). Fabricat de Schneider Electric, convertorul de frecvență cu viteză variabilă de 45 kW (60 CP) este optimizat pentru controlul eficient al pompelor și ventilatoarelor, permițând economii semnificative de energie. Modelul ATV212WD45N4 funcționează cu o tensiune de alimentare trifazată de 380-480 V, cu o toleranță a tensiunii de alimentare de la -15% la +10%. Dispozitivul are un grad de protecție IP55 robust, care oferă o protecție excelentă împotriva prafului și umezelii, asigurând o funcționare fiabilă în medii exterioare sau industriale. Datorită filtrului integrat de clasă EMC C2, acesta minimizează interferențele electromagnetice și asigură o funcționare fiabilă chiar și în medii sensibile. Convertorul de frecvență acceptă o serie de protocoale de comunicare, inclusiv BACnet, APOGEE FLN, Modbus, LonWorks și METASYS N2, facilitând integrarea în sistemele de gestionare a clădirilor. Dispozitivul oferă o gamă de frecvențe de ieșire de 0,5-200 Hz, permițând o gamă largă de control al vitezei. Precizia controlului vitezei este de +/- 10% din alunecarea nominală, ceea ce oferă o precizie suficientă pentru majoritatea aplicațiilor HVAC. Dispozitivul oferă funcții avansate de control al motorului, cum ar fi controlul vectorial al fluxului fără senzori și multiple moduri de control al tensiunii/frecvenței, inclusiv o curbă caracteristică U/f cuadratică de economisire a energiei. Convertizorul dispune de compensare automată a alunecării motorului, ceea ce îmbunătățește stabilitatea controlului vitezei chiar și în condiții de sarcini variabile. Protecția integrată împotriva suprasarcinii permite menținerea unui cuplu de 120% timp de 60 de secunde. Convertorul de frecvență ATV212WD45N4 are funcții de protecție cuprinzătoare, inclusiv protecție la supraîncălzire, protecție la scurtcircuit, protecție la defectarea fazei de intrare, protecție la supratensiune și multe altele. Carcasa dispozitivului măsoară 284 mm lățime, 880 mm înălțime și 343 mm adâncime, permițând o instalare compactă. Frecvența nominală de comutare de 8 kHz reprezintă un compromis optim între eficiență și nivelul de zgomot, care este de 64 dB pentru acest dispozitiv. Frecvența de comutare poate fi reglată între 6 și 16 kHz, cu reducerea puterii la valori mai mari. Convertorul de frecvență are, de asemenea, porturi I/O analogice și digitale, permițând un control flexibil. În plus față de 2 intrări analogice și 1 ieșire analogică, acesta are și numeroase intrări și ieșiri digitale. Funcția de control PI facilitează menținerea unei presiuni sau a unui debit volumetric constant. Dispozitivul funcționează la temperaturi ambientale cuprinse între -10 °C și +40 °C fără reducere a puterii și între 40-50 °C cu reducere a puterii. Convertorul de frecvență furnizează putere maximă până la o altitudine de 1000 m deasupra nivelului mării, peste această altitudine fiind necesară reducerea puterii.

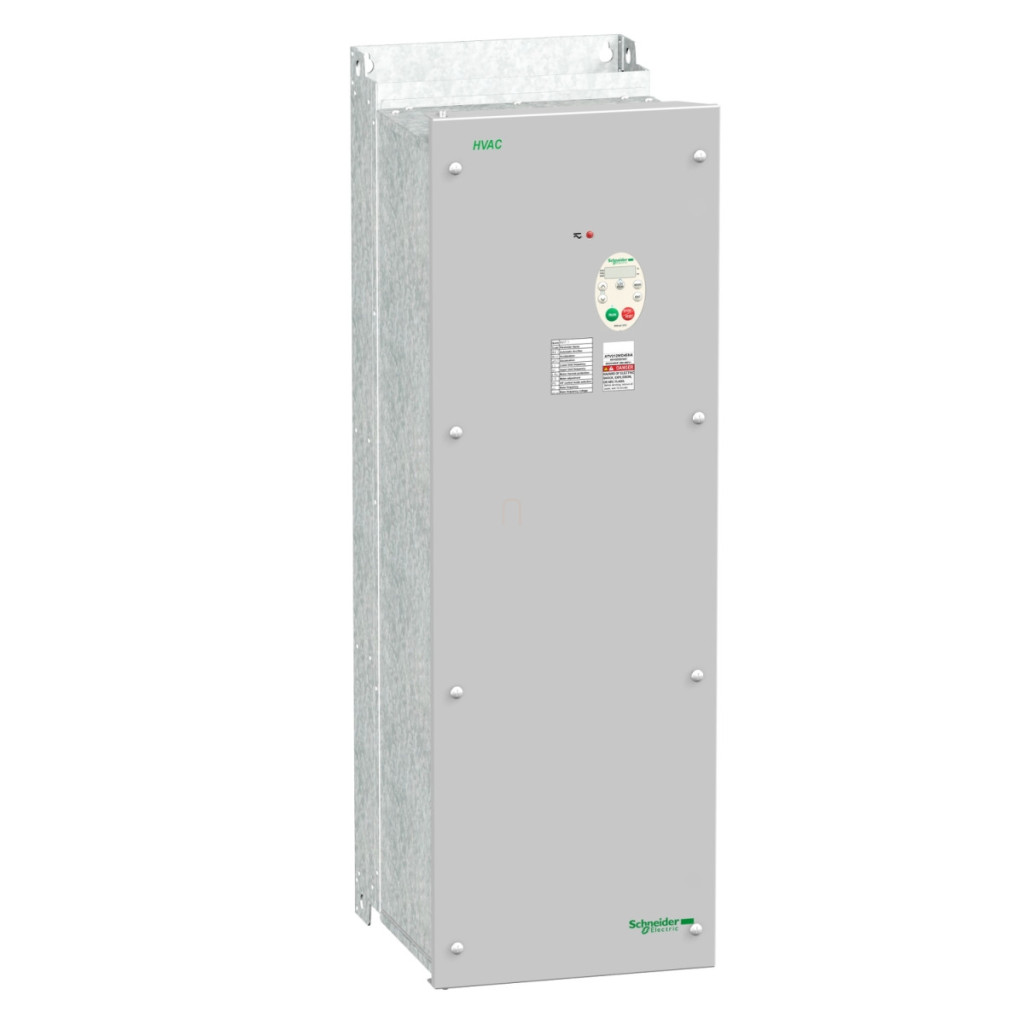

Schneider Electric Altivar ATV226 - ATV212WD45N4 - convertizor de frecvență pentru aplicații în clădiri, BACnet, 45 kW, 3f, 380…480 V c.a., IP55, cu filtru EMC clasa C2 Date tehnice
Caracteristici principale
Denumire scurtă a dispozitivului: ATV212
Scopul produsului: Motoare asincrone
Număr de faze de rețea: 3 faze
Putere motor: 45 kW / 60 CP
Limite tensiune de alimentare: 323...528 V
Frecvența de alimentare: 50...60 Hz - 5...5%
Curent de linie: 83,8 A la 380 V, 65,9 A la 480 V
Familia de produse: Altivar 212
Tipul produsului sau al componentei: Variator de viteză
Domeniu special de aplicare: Pompe și ventilatoare în sisteme HVAC
Comunicare și conexiuni
Protocol port de comunicare: BACnet, APOGEE FLN, Modbus, LonWorks, METASYS N2 Tensiune nominală de alimentare: 380...480 V - 15...10%
Filtru EMC: Filtru EMC încorporat de clasă C2
Grad de protecție IP: IP55
Caracteristici de performanță
Putere aparentă: 61,9 kVA la 380 V
Curent de ieșire continuu: 94 A la 380 V, 94 A la 460 V
Curent tranzitoriu maxim: 103,4 A timp de 60 de secunde
Frecvența de ieșire a controlului vitezei: 0,5...200 Hz
Interval de viteză: 1...10
Precizie viteză: +/- 10% față de alunecarea nominală 0,2 Tn - Tn
Protecții și siguranță
Indicație locală: 1 LED (roșu) pentru a indica starea de alimentare a magistralei CC
Tensiune de ieșire: <= tensiune de alimentare
Izolație: Izolație electrică între alimentare și control
Funcții de protecție
Protecție la supraîncălzire
Protecție termică a etapei de putere
Protecție la scurtcircuit între fazele motorului
Protecție la defectarea fazei de intrare
Protecție la supracurent între fazele de ieșire și împământare
Protecție la supratensiune pe magistrala CC
Protecție împotriva întreruperii în circuitul de control
Protecție împotriva depășirii limitei de viteză
Protecție împotriva supratensiunii și subtensiunii tensiunii de alimentare
Caracteristici mecanice
Lățime: 284 mm
Înălțime: 880 mm
Adâncime: 343 mm
Caracteristici de mediu
Grad de poluare: 3 conform IEC 61800-5-1
Rezistență la vibrații: 1,5 mm (f= 3...13 Hz) conform IEC 60068-2-6
Rezistență la șocuri: 15 gn pentru până la 11 ms conform IEC 60068-2-27
Caracteristici de mediu: Clasa 3C1, Clasa 3S2 conform IEC 60721-3-3
Nivel de zgomot: 64 dB conform 86/188/CEE
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...3000 m cu reducere de 1% la fiecare 100 m Umiditate relativă: 5...95% fără condensare Temperatura ambiantă de funcționare: -10...40°C (fără reducere), 40...50 °C (cu reducere a puterii nominale)
Poziție de funcționare: verticală +/- 10 grade
