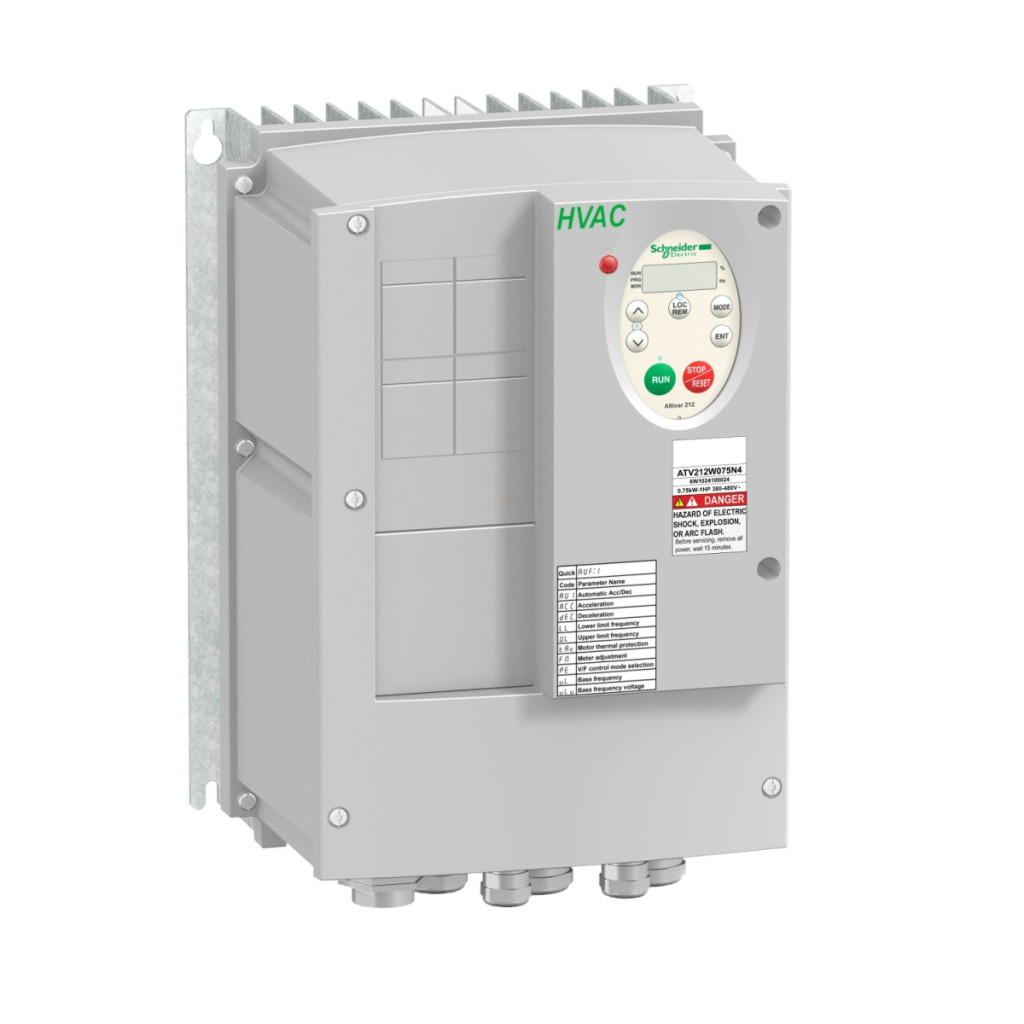

Convertorul de frecvență din seria Altivar 212 a fost dezvoltat special pentru aplicații din domeniul tehnologiei clădirilor, în principal pentru controlul pompelor și ventilatoarelor. Acest convertizor de frecvență (VSD) Schneider Electric ATV212WU15N4 este potrivit pentru funcționarea motoarelor asincrone de 1,5 kW, ceea ce corespunde unei puteri de 2 cai putere. Dispozitivul funcționează cu o tensiune de alimentare trifazată de 380-480 V și are un filtru EMC de categoria C2 care minimizează interferențele electromagnetice. Convertizorul de frecvență are protecție IP55, ceea ce îl face ideal pentru medii în care pot fi prezente praf și umiditate. Acest nivel de protecție asigură funcționarea fiabilă a dispozitivului în diverse condiții de mediu, chiar și într-un interval de temperatură cuprins între -10 °C și +40 °C. În intervale de temperatură ridicate (40-50 °C), dispozitivul poate fi utilizat cu reducere a puterii. ATV212WU15N4 are o varietate de protocoale de comunicare care permit integrarea în diferite sisteme de automatizare a clădirilor. Acesta acceptă protocoalele METASYS N2, APOGEE FLN, Modbus, BACnet și LonWorks, oferind o flexibilitate remarcabilă în proiectarea sistemului. Dispozitivul are, de asemenea, o serie de profiluri de control, inclusiv un raport tensiune/frecvență cu caracteristici în 5 sau 2 puncte, o curbă U/f pătratică de economisire a energiei și control vectorial al fluxului fără senzor. Convertorul de frecvență are opțiuni versatile de intrare și ieșire. Este echipat cu două intrări analogice și o ieșire analogică, care pot fi configurate pentru semnale de tensiune sau curent. Intrările și ieșirile digitale permit monitorizarea și controlul stării sistemului. Dispozitivul oferă o frecvență de ieșire de 0,5-200 Hz cu un interval de viteză de 1:10. Frecvența de comutare este reglabilă de la 6 la 16 kHz, cu o valoare nominală de 12 kHz. O gamă largă de funcții de protecție încorporate asigură funcționarea în siguranță atât a motorului, cât și a convertizorului de frecvență. Acestea includ protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor, protecție împotriva defectării fazelor, protecție împotriva supracurentului și protecție împotriva supratensiunii busului DC. Sondele PTC pot fi conectate pentru a monitoriza temperatura motorului în scopul protecției acestuia. Funcțiile de control includ un controler PI, care permite controlul procesului în buclă închisă. Convertizorul de frecvență are un design compact, măsurând 215 mm × 297 mm × 192 mm și cântărind 7 kg.
Schneider Electric Altivar ATV224 - ATV212WU15N4 - convertor de frecvență pentru aplicații în clădiri, BACnet, 1,5 kW, 3f, 380…480 V c.a., IP55, cu filtru EMC clasa C2 Date tehnice
Caracteristici principale
Denumirea dispozitivului: ATV212
Familia de produse: Altivar 212
Scopul produsului: Motoare asincrone
Puterea motorului: 1,5 kW / 2 CP
Tensiune de alimentare: 380-480 V, trifazată, -15...10%
Limite tensiune de alimentare: 323-528 V
Frecvență de alimentare: 50-60 Hz, -5...5 %
Curent de alimentare: 2,5 A la 480 V, 3,2 A la 380 V
Tipul produsului sau al componentei: Variator de viteză
Domeniu special de aplicare: Pompe și ventilatoare în ingineria serviciilor pentru clădiri (HVAC)
Comunicare
Protocol port de comunicare: METASYS N2, APOGEE FLN, Modbus, BACnet, LonWorks
Interfață fizică: RS 485 cu 2 fire
Tip conector: 1 tip deschis, 1 RJ45
Viteză de transmisie: 9600 bps sau 19200 bps
Cadru de transmisie: RTU Număr de adrese: 1-247 Format date: 8 biți, 1 stop, par/impar sau fără paritate configurabil Protecție și mediu Filtru EMC: Filtru EMC C2 integrat
Grad de protecție IP: IP55 conform IEC 61800-5-1 și IEC 60529
Caracteristici de mediu: Clasa 3C1 și Clasa 3S2 conform IEC 60721-3-3
Temperatură de funcționare: -10...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii)
Temperatură de depozitare: -25...70 °C
Umiditate relativă: 5...95 % fără condens, 5...95% fără condensare Altitudine de funcționare: ≤ 1000 m fără reducere a puterii, reducere a puterii de 1% la fiecare 100 de metri la altitudini cuprinse între 1000 și 3000 m Caracteristici de funcționare Profil de control al motorului asincron: Raport tensiune/frecvență 5 puncte, U/f pătratic cu economie de energie, Control vectorial al fluxului fără senzor, Compensare IR automată, Raport tensiune/frecvență 2 puncte
Precizie cuplu: +/- 15%
Capacitate de suprasarcină tranzitorie: 120% din cuplul nominal al motorului +/- 10% timp de 60 de secunde Rampă de accelerare și decelerare: Liniară, reglabilă individual între 0,01 și 3200 secunde, Automat în funcție de sarcină
Frecvență de comutare: reglabilă între 6 și 16 kHz, 12-16 kHz cu reducere a puterii
Frecvență nominală de comutare: 12 kHz
Compensare alunecare motor: reglabilă, automată, independentă de sarcină, Nu este disponibil cu controlul motorului proporțional cu tensiunea/frecvența Caracteristici de intrare și ieșire 1 LED (roșu) pentru indicarea tensiunii busului CC
Tensiune de ieșire: <= tensiune de alimentare
Număr de intrări analogice: 2
Număr de ieșiri analogice: 1
Număr de ieșiri discrete: 2
Conexiune electrică: VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: bloc terminal 2,5 mm² / AWG 14
L1/R, L2/S, L3/T: bloc terminal 6 mm² / AWG 10
Caracteristici fizice
Metodă de montare: Cu placă de radiator
Lățime: 215 mm
Înălțime: 297 mm
Adâncime: 192 mm
Greutate netă: 7 kg
