Convertoarele de frecvență din seria Altivar 212 sunt ideale pentru aplicații în domeniul serviciilor pentru clădiri, în special pentru controlul pompelor și ventilatoarelor. Modelul ATV212WU30N4 a fost optimizat special pentru sistemele HVAC (încălzire, ventilație și aer condiționat) și dispune de o serie de funcții integrate care sporesc eficiența și economiile de energie. Dispozitivul este potrivit pentru controlul motoarelor de 3 kW cu o sursă de alimentare trifazată între 380 și 480 V. Datorită clasei de protecție IP55, convertizorul de frecvență este protejat împotriva prafului și umezelii, astfel încât poate fi instalat chiar și în locuri în care condițiile de mediu nu sunt ideale. Filtrul EMC C2 încorporat asigură compatibilitatea electromagnetică, reducând zgomotul electric și interferențele cu echipamentele din jur. ATV212WU30N4 acceptă mai multe protocoale de comunicare, ceea ce îl face extrem de versatil pentru utilizarea în sistemele de automatizare a clădirilor. Suportul pentru protocoalele BACnet, APOGEE FLN, METASYS N2, Modbus și LonWorks permite integrarea ușoară în sistemele existente de gestionare a clădirilor. Dispozitivul are o gamă largă de temperaturi de funcționare (-10 °C până la +50 °C), asigurând o funcționare fiabilă într-o varietate de condiții de mediu. Peste 50 °C, este necesară reducerea puterii pentru o funcționare corespunzătoare. Convertizorul de frecvență are o serie de funcții de protecție care protejează atât dispozitivul, cât și motorul conectat împotriva deteriorării. Acestea includ protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor, protecție împotriva pierderii fazei de intrare, protecție împotriva supracurentului, protecție împotriva supratensiunii busului DC și protecție termică a motorului. Intrarea sondă PTC încorporată permite monitorizarea suplimentară a temperaturii motorului. Altivar 212 are mai multe profiluri speciale de control, cum ar fi controlul raportului tensiune/frecvență în cinci puncte, caracteristici U/f cuadratice de economisire a energiei, compensare IR automată și control vectorial avansat al fluxului fără senzori. Funcția de frânare încorporată (injecție DC) permite oprirea rapidă și precisă a motorului. Frecvența de comutare poate fi reglată între 6 și 16 kHz, permițând optimizarea nivelurilor de zgomot și a eficienței. În ceea ce privește dimensiunile, este important de menționat că ATV212WU30N4 are o lățime de 230 mm, o înălțime de 340 mm și o adâncime de 208 mm, cu o greutate netă de 9,65 kg. Intrările și ieșirile analogice și digitale oferă opțiuni de configurare flexibile, permițând adaptarea convertizorului de frecvență la diferite cerințe de aplicare.

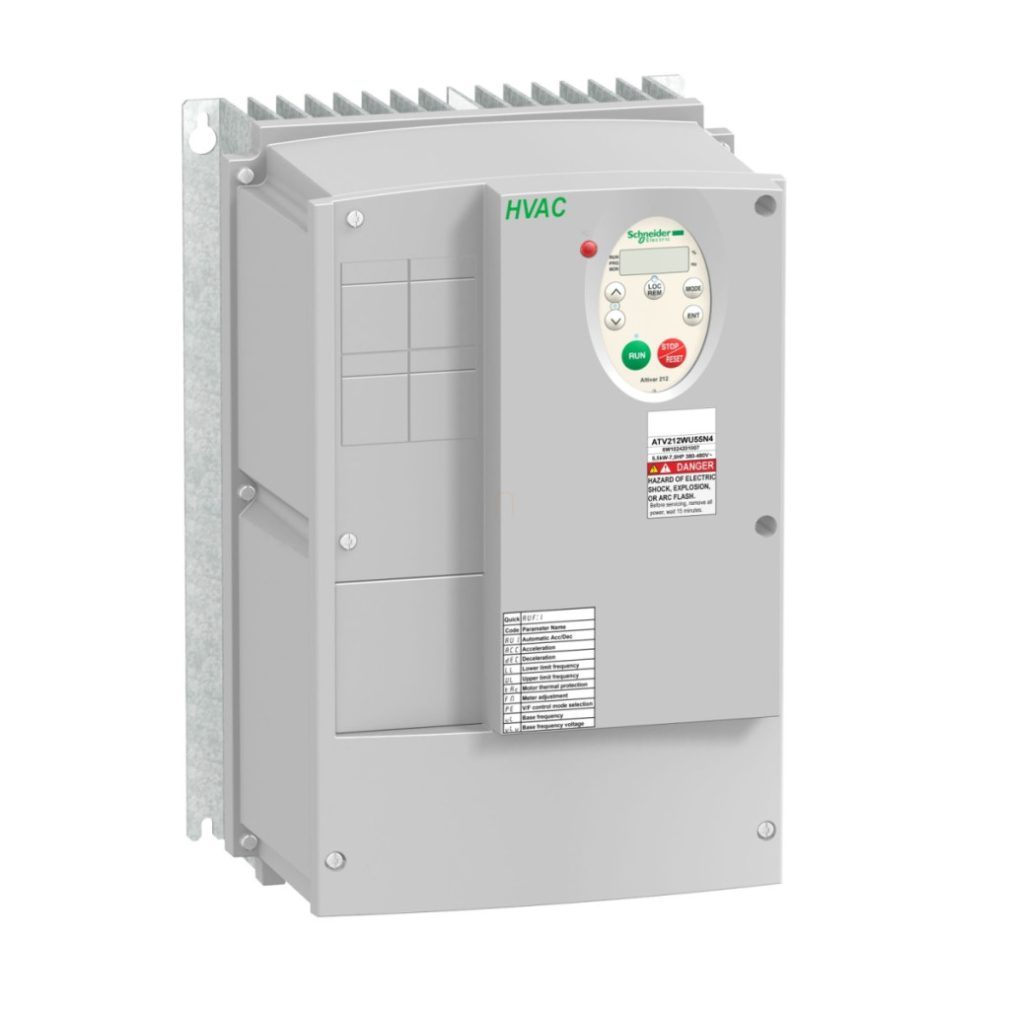

Schneider Electric Altivar ATV228 - ATV212WU30N4 - convertizor de frecvență pentru aplicații în construcții, BACnet, 3 kW, 3f, 380…480 VCA, IP55, cu filtru EMC clasa C2 Date tehnice
Caracteristici generale
Denumire scurtă a dispozitivului: ATV212
Familia de produse: Altivar 212
Tipul produsului sau componentului: Convertizor de frecvență
Aplicație specifică produsului: Pompe și ventilatoare în aplicații HVAC
Nivel de protecție: IP55
Caracteristici electrice
Puterea motorului: 3 kW (4 CP)
Număr de faze: 3 faze
Tensiune nominală de alimentare [Us]: 380...480 V -15...+10%
Limite tensiune de alimentare: 323...528 V
Frecvență de alimentare: 50...60 Hz ±5%
Curent de linie: 4,9 A la 480 V, 6,2 A la 380 V
Putere aparentă: 5,5 kVA la 380 V
Curent de ieșire continuu: 7,2 A la 380 V, 7,2 A la 460 V
Curent tranzitoriu maxim: 7,9 A pentru până la 60 s
Filtru EMC: Filtru EMC integrat clasa C2
Caracteristici de performanță
Frecvența de ieșire a convertorului de frecvență: 0,5...200 Hz
Domeniu de viteză: 1...10
Precizie viteză: ±10% din alunecarea nominală de la 0,2 Tn la Tn
Precizie cuplu: ±15%
Cuplu de suprasarcină tranzitorie: 120% din cuplul nominal al motorului ±10% pentru până la 60 s
Profiluri de control
Profil de control al motorului asincron: Raport tensiune/frecvență, 5 puncte
Raport tensiune/frecvență - Economie de energie, U/f pătratic
Raport tensiune/frecvență, compensare IR automată (U/f + Uo automat)
Raport tensiune/frecvență, 2 puncte
Control vectorial al fluxului fără senzor, standard
Comunicare
Protocol port de comunicare: BACnet, APOGEE FLN, METASYS N2, Modbus, LonWorks
Interfață fizică: RS 485 cu 2 fire
Tip conector: 1 tip deschis, 1 RJ45
Viteză de transmisie: 9600 bps sau 19200 bps
Cadru de transmisie: RTU Număr de adrese: 1...247 Număr de intrări analogice: 2 Număr de ieșiri analogice: 1 Număr de ieșiri discrete: 2 Protecție Protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitelor, protecție împotriva defectării fazei de intrare, protecție împotriva supracurentului, protecție împotriva supratensiunii busului CC, protecție împotriva întreruperii circuitului de control, protecție împotriva supraturării, protecție împotriva supratensiunii și subtensiunii tensiunii de alimentare, protecție termică a motorului
Caracteristici de mediu
Mediu de funcționare: -10...40 °C (cu reducere a puterii), 40...50 °C (cu reducere a puterii)
Altitudine de funcționare: ≤1000 m fără reducere a puterii, 1000...3000 m cu reducere a puterii (1% la 100 m)
Umiditate relativă: 5...95% fără condens
Nivel de zgomot: 55 dB
Rezistență la vibrații: 1,5 mm (f=3...13 Hz), 1 g (f=13...200 Hz)
Rezistență la șocuri: 15 g pentru până la 11 ms
Dimensiuni
Lățime: 230 mm
Înălțime: 340 mm
Adâncime: 208 mm
Greutate netă: 9,65 kg
Standarde și certificări
Certificări de produs: UL, C-Tick, CSA, NOM 117
Marcaj: CE
