Convertoarele de frecvență din seria Altivar 212 sunt deosebit de potrivite pentru aplicații în domeniul serviciilor pentru clădiri (HVAC), în special pentru controlul pompelor și ventilatoarelor. Convertizorul de frecvență Schneider Electric ATV212WU55N4 este proiectat pentru a opera motoare asincrone de 5,5 kW (7,5 CP) pe o rețea trifazată de 380-480 V. Datorită clasei de protecție IP55, este rezistent la praf și apă, fiind potrivit pentru utilizare chiar și în medii umede și prăfuite. Dispozitivul are un filtru încorporat de clasă EMC C2, care asigură compatibilitatea electromagnetică și reduce interferențele de rețea. Acest lucru este deosebit de important în clădirile echipate cu aparatură electronică sensibilă. Dispozitivul are capacități de comunicare remarcabile: suportă protocoalele METASYS N2, LonWorks, Modbus, BACnet și APOGEE FLN, ceea ce facilitează integrarea în diverse sisteme de gestionare a clădirilor. Convertorul de frecvență oferă mai multe moduri de control, inclusiv raportul tensiune/frecvență la 2 sau 5 puncte, funcționare cu economisire de energie cu caracteristici U/f cuadratice, compensare IR automată și control vectorial al fluxului fără senzor. Frecvența de ieșire poate fi reglată între 0,5 și 200 Hz, iar frecvența de comutare poate fi controlată în intervalul 6-16 kHz. Dispozitivul are o gamă de viteză de 1:10 și o precizie de ±10% din alunecarea nominală. Dispozitivul poate suporta un curent de suprasarcină tranzitoriu maxim de 13,2 A timp de 60 de secunde și oferă un curent de ieșire continuu de 12 A în condiții normale de funcționare. Convertorul de frecvență are o serie de funcții de protecție care protejează atât motorul, cât și unitatea de acționare: protecție împotriva supraîncălzirii, scurtcircuitului, supracurentului, defectării de fază, supratensiunii și subtensiunii, precum și monitorizarea temperaturii motorului cu un senzor PTC. În ceea ce privește controlul, acesta are 2 intrări analogice, 1 ieșire analogică și 2 ieșiri releu configurabile. Intrările și ieșirile analogice pot fi configurate în modul tensiune (0-10 V) sau curent (0-20 mA). Dispozitivul poate fi setat la tipul de logică adecvat folosind comutatoare selector: mod sursă, mod sink sau mod PLC. Dimensiunile fizice ale convertizorului de frecvență Schneider Electric Altivar 212 sunt: 230 mm lățime, 340 mm înălțime și 208 mm adâncime, iar greutatea sa este de 9,65 kg. Dispozitivul poate funcționa la sarcină maximă la temperaturi ambientale cuprinse între -10 °C și +40 °C și la putere redusă între 40-50 °C. Umiditatea relativă poate fi de 5-95% fără condens. Dispozitivul poate fi montat în poziție verticală (±10°) și trebuie să existe suficient spațiu liber deasupra și dedesubtul acestuia pentru a asigura o răcire adecvată.

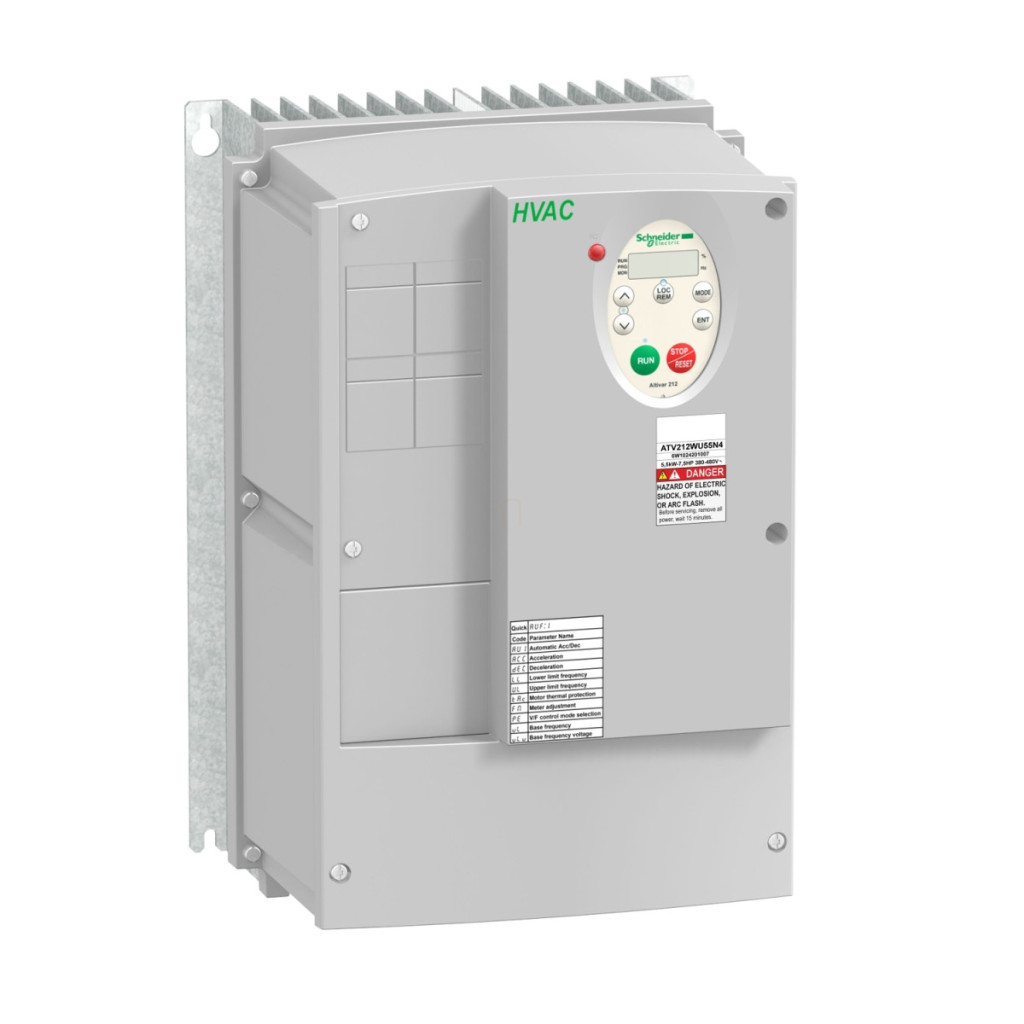

Schneider Electric Altivar ATV229 - ATV212WU55N4 - convertizor de frecvență pentru aplicații în clădiri, BACnet, 5,5 kW, 3f, 380…480 V c.a., IP55, cu filtru EMC clasa C2 Date tehnice
Caracteristici cheie
Denumirea produsului: ATV212
Familia de produse: Altivar 212
Tipul produsului: Convertizor de frecvență
Aplicație: Pentru motoare asincrone
Aplicație specială: Pompe și ventilatoare în sisteme HVAC
Caracteristici electrice
Puterea motorului: 5,5 kW / 7,5 CP
Număr de faze ale rețelei: 3 faze
Tensiune nominală de alimentare: 380...480 V (-15%...+10%)
Limite tensiune de alimentare: 323...528 V
Frecvență de alimentare: 50...60 Hz (±5%)
Curent de linie: 10,9 A la 380 V, 8,6 A la 480 V
Putere aparentă: 9,1 kVA la 380 V
Curent de ieșire continuu: 12 A (380 V și 460 V) Curent tranzitoriu maxim: 13,2 A (timp de 60 de secunde) Caracteristici de putere Frecvență de ieșire: 0,5...200 Hz
Interval de viteză: 1...10
Precizie viteză: ±10% față de alunecarea nominală
Frecvență de comutare: 6...16 kHz reglabilă (12...16 kHz cu reducere de putere)
Frecvență nominală de comutare: 12 kHz
Precizie cuplu: ±15%
Cuplu tranzitoriu excesiv: 120% din cuplul nominal al motorului (±10%) timp de 60 de secunde
Comunicare
Protocoale de comunicare: METASYS N2, LonWorks, Modbus, BACnet, APOGEE FLN
Interfață fizică: RS485 cu 2 fire
Tip conector: 1 tip deschis, 1 RJ45
Viteză de transmisie: 9600 bps sau 19200 bps
Cadru de transmisie: RTU
Interval de adrese: 1...247 Parametri de protecție și mediu Grad de protecție IP: IP55 (conform IEC 61800-5-1 și IEC 60529) Filtru EMC: Filtru EMC C2 încorporat Temperatura ambiantă în timpul funcționării: -10...40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii) Umiditate relativă: 5...95% fără condens.40 °C (fără reducere a puterii), 40...50 °C (cu reducere a puterii)
Umiditate relativă: 5...95% fără condens
Altitudine de funcționare: ≤1000 m fără reducere a puterii, 1000...3000 m (reducere a performanței cu 1% la fiecare 100 m)
Rezistență la vibrații: 1,5 mm (f=3...13 Hz), 1 gn (f=13...200 Hz)
Rezistență la impact: 15 gn până la 11 ms
Caracteristici fizice
Lățime: 230 mm
Înălțime: 340 mm
Adâncime: 208 mm
Greutate netă: 9,65 kg
Poziție de funcționare: Verticală (±10 grade) Opțiuni de conectare Număr de intrări analogice: 2 Număr de ieșiri analogice: 1 Număr de ieșiri discrete: 2 Conexiune electrică: Terminale VIA, VIB, FM, FLA, FLB, FLC, RY, RC, F, R, RES: 2,5 mm² / AWG 14
Terminale L1/R, L2/S, L3/T: 6 mm² / AWG 10
