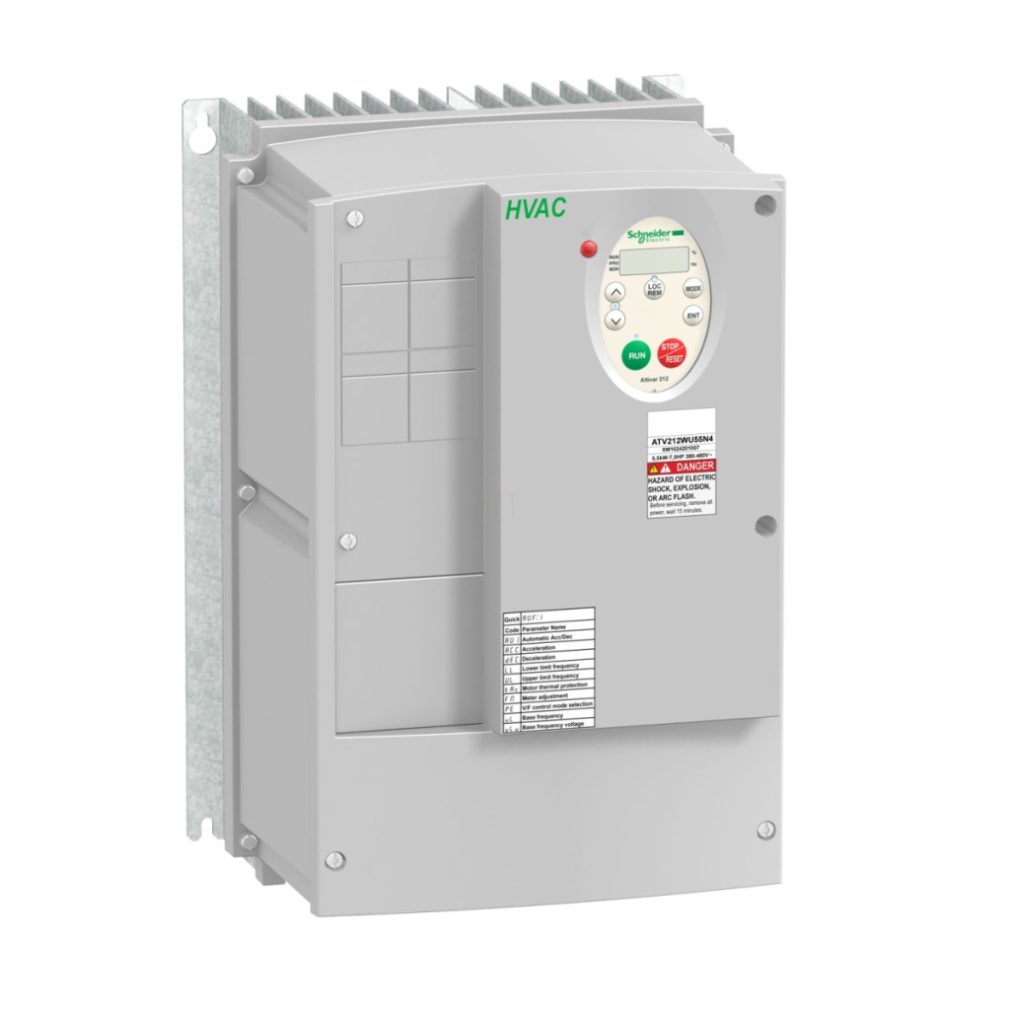

Altivar 212 ATV212WU55N4C este un convertor de frecvență trifazat profesional, conceput special pentru aplicații în domeniul serviciilor de construcții, în principal pentru funcționarea pompelor și ventilatoarelor. Fabricat de Schneider Electric, acest dispozitiv este soluția ideală pentru optimizarea eficienței energetice și a controlului proceselor în sistemele HVAC (încălzire, ventilație și aer condiționat). Convertorul de frecvență este potrivit pentru controlul motoarelor asincrone cu o putere nominală de 5,5 kW (7,5 CP) și funcționează într-un interval de tensiune de 380-480 V. Modelul ATV212WU55N4C are protecție IP55, ceea ce îl face ideal pentru utilizarea în medii în care poate fi prezent praf sau umiditate. Filtrul EMC integrat de clasa C1 asigură conformitatea dispozitivului cu cele mai stricte reglementări de compatibilitate electromagnetică, minimizând interferențele cu echipamentele electronice din jur. Seria Altivar 212 are capacități de comunicare deosebit de impresionante. ATV212WU55N4C acceptă protocoalele de comunicare LonWorks, METASYS N2, APOGEE FLN, BACnet și Modbus, ceea ce îl face extrem de flexibil pentru integrarea cu majoritatea sistemelor de gestionare a clădirilor. Comunicarea are loc printr-o interfață RS485 cu 2 fire, cu o rată de transfer de date de 9600 sau 19200 bps și un cadru de transfer RTU. Dispozitivul are un interval de adrese de 1-247, ceea ce îl face potrivit pentru configurații de rețea complexe. Convertorul de frecvență are proprietăți excelente de control al motorului. Există mai multe profiluri de control din care puteți alege: raport tensiune/frecvență cu compensare IR automată, control vectorial al fluxului fără senzor, caracteristică U/f pătratică de economisire a energiei și curbă de tensiune/frecvență în 2 și 5 puncte. Precizia cuplului este de ±15%, iar dispozitivul poate suporta o suprasarcină tranzitorie de 120% timp de 60 de secunde. Convertorul de frecvență funcționează în intervalul de frecvență de ieșire de 0,5-200 Hz, cu un interval de viteză de 1:10. Frecvența de comutare este reglabilă între 6 și 16 kHz, cu o frecvență nominală de comutare de 12 kHz. Un sistem extins de funcții de protecție încorporate asigură funcționarea în siguranță atât a motorului, cât și a convertizorului de frecvență. Protecția include supraîncălzire, scurtcircuit, defect de fază, supracurent, supratensiune, protecție termică a motorului și gestionarea sondei PTC. ATV212WU55N4C are dimensiuni compacte: 230 mm lățime, 340 mm înălțime și 208 mm adâncime, cântărind 10,55 kg. În ceea ce privește condițiile de funcționare în mediu, dispozitivul poate fi utilizat la sarcină maximă între -10 °C și +40 °C și cu reducere de putere între 40 și 50 °C. Umiditatea relativă poate fi de 5-95% fără condens. Convertorul de frecvență poate fi utilizat fără restricții până la o altitudine maximă de 1000 de metri deasupra nivelului mării, iar între 1000 și 3000 de metri, este necesară o reducere de 1% a performanței la fiecare 100 de metri. Nivelul de zgomot este de 55 dB, ceea ce este conform cu standardele europene.
Schneider Electric Altivar ATV223 - ATV212WU55N4C - convertor de frecvență pentru aplicații în clădiri, BACnet, 5,5 kW, 3f, 380…480 VAC, IP55, cu filtru EMC clasa C1 Date tehnice
Date de bază
Denumire scurtă dispozitiv: ATV212
Familia de produse: Altivar 212
Tipul produsului: Convertizor de frecvență
Aplicația produsului: Pompe și ventilatoare în sisteme HVAC
Caracteristici de performanță
Putere motor: 5,5 kW / 7,5 CP
Tensiune nominală de alimentare: 380...480 V -15%...+10%
Număr de faze de rețea: 3 faze
Limite de tensiune de alimentare: 323...528 V
Frecvență de alimentare: 50...60 Hz ±5%
Curent de linie: 11 A la 380 V, 8,7 A la 480 V
Putere aparentă: 9,1 kVA la 380 V
Curent de ieșire continuu: 12 A la 380 V, 12 A la 460 V
Curent tranzitoriu maxim: 13,2 A timp de 60 de secunde
Protecție și EMC
Nivel de protecție IP: IP55 conform IEC 61800-5-1 și IEC 60529
Filtru EMC: Filtru EMC integrat de clasă C1
Caracteristici de funcționare
Frecvența de ieșire a convertizorului de frecvență: 0,5...200 Hz
Interval de viteză: 1...10
Precizia vitezei: ±10% alunecare nominală de la 0,2 Tn la Tn
Precizia cuplului: ±15%
Supraîncărcare tranzitorie: 120% cuplu nominal al motorului ±10% timp de 60 de secunde
Comunicare
Protocoale de comunicare: LonWorks, METASYS N2, APOGEE FLN, BACnet, Modbus
Interfață fizică: RS485 cu 2 fire
Tip conector: 1 tip deschis, 1 RJ45
Viteză de transmisie:9600 bps sau 19200 bps
Cadru de transmisie: RTU
Interval de adrese: 1...247
Profiluri de control al motorului
Profiluri de control al motorului asincron:
Raport tensiune/frecvență, compensare IR automată (U/f + Uo automat)
Control vectorial al fluxului fără senzor, standard
Raport tensiune/frecvență - Economie de energie, U/f pătratic
Raport tensiune/frecvență, 5 puncte
Raport tensiune/frecvență, 2 puncte
Caracteristici mecanice
Lățime: 230 mm
Înălțime: 340 mm
Adâncime: 208 mm
Greutate netă: 10,55 kg
Caracteristici de mediu
Temperatura ambiantă de funcționare: -10...40 °C (fără reducere a puterii), 40...50 °C (cu factor de reducere a puterii) Umiditate relativă: 5...95% fără condens, 5...95% fără condens Altitudine de funcționare: 1000...3000 m Limitat la 2000 m pentru rețelele de distribuție cu împământare în colț, reducere a curentului de 1% la fiecare 100 de metri, ≤1000 m fără reducere a puterii
Nivel de zgomot: 55 dB în conformitate cu 86/188/CEE
Poziție de funcționare: Verticală ±10 grade
Certificări și standarde
Certificări: NOM 117, UL, CSA, C-Tick
Marcaj: CE
Standarde: IEC 61800-5-1, IEC 61800-3 medii categoria 1 C1/C2/C3, IEC 61800-3 medii categoria 2 C1/C2/C3, CE, UL, CSA, C-Tick N1831, GOST
