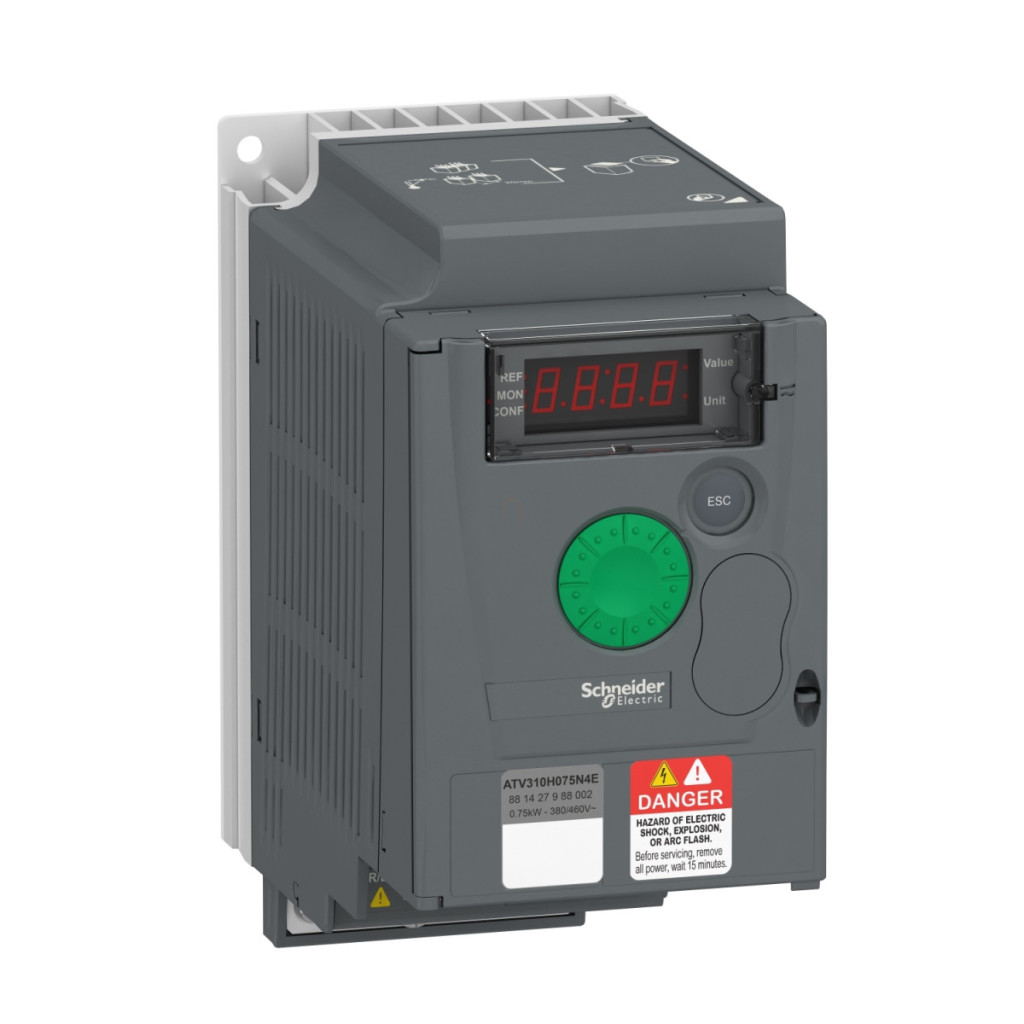

ATV310H075N4E, parte a familiei de convertoare de frecvență Easy Altivar 310, este un dispozitiv compact, de înaltă performanță, conceput pentru controlul mașinilor simple. Acest convertor de frecvență trifazat de 0,75 kW (1 cai putere) fabricat de Schneider Electric este utilizat pentru controlul eficient și precis al vitezei motoarelor asincrone. Dispozitivul poate fi utilizat cu o tensiune de alimentare trifazată de 380-460 V și, datorită dimensiunilor sale compacte (143 mm × 72 mm × 140 mm), poate fi integrat cu ușurință în diverse medii de aplicare. Modelul ATV310H075N4E este echipat cu un radiator și un sistem de răcire automată, care asigură performanțe termice optime. Principalul avantaj al convertizorului de frecvență este că este proiectat pentru condiții de funcționare dificile, astfel încât funcționează fiabil chiar și în medii industriale. Gama de ieșire de 0,5-400 Hz permite funcționarea motoarelor asincrone într-o gamă largă de viteze (1:20), ceea ce este deosebit de util în condiții de sarcină variabilă. Protocolul de comunicare ATV310H075N4E este Modbus, cu un conector RJ45 și o interfață fizică RS485 cu 2 fire. Viteza de comunicare este reglabilă de la 4800 la 38400 biți/s și acceptă o gamă de adrese de la 1 la 247, permițând o integrare flexibilă în rețea. Capacitatea de încărcare a convertizorului de frecvență este remarcabilă: oferă un curent de ieșire continuu de 2,3 A în condiții de funcționare dificile și poate furniza temporar chiar și până la 3,5 A (timp de 60 de secunde). Compatibilitatea dispozitivului este asigurată de conformitatea sa cu cele mai importante standarde electromagnetice și are, de asemenea, certificări CE, EAC și KC. Opțiunile de control ale convertizorului de frecvență sunt extrem de versatile: control proporțional tensiune/frecvență (V/f), controlul curbei caracteristice U/f cuadratice cu economisire de energie și control vectorial fără senzori (SVC). Intrarea analogică poate fi configurată ca semnal de curent 0-20 mA sau semnal de tensiune 0-10 V sau 0-5 V. Cele patru intrări logice programabile (LI1-LI4) sunt de 24 V, pot fi utilizate în intervalul 18-30 V și pot funcționa atât cu logică negativă (sink), cât și cu logică pozitivă (source). Dispozitivul are, de asemenea, o ieșire analogică, care poate fi configurată prin software ca ieșire de tensiune 0-10 V sau de curent 0-20 mA. Protecția include o serie de funcții, printre care supratensiune, subtensiune, fază de ieșire și supracurent la împământare, supraîncălzire, scurtcircuit între fazele motorului, protecție împotriva defectării fazei de intrare trifazate și protecție termică a motorului, care este asigurată prin calculul continuu I²t al acționării.
Schneider Electric Altivar Easy 310 - ATV310H075N4E - Convertizor de frecvență, 0,75 kW, 1 CP, 380...460 V, trifazat date tehnice
Caracteristici principale
Familia de produse: Easy Altivar 310
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Mașini simple
Design: Cu aripă de răcire
Denumire scurtă a dispozitivului: ATV310
Număr de faze de alimentare: Trifazat
Tensiune nominală de alimentare: 380...460 V - 15...10%
Putere motor kW: 0,75 kW în modul de funcționare intensă
Putere motor CP: 1 CP în modul de funcționare intensă
Caracteristici suplimentare
Cantitate per set: 1 buc. (pe panoul frontal) pentru Modbus
Interfață fizică: RS 485 cu 2 fire pentru Modbus
Cadru de transmisie: RTU pentru Modbus
Viteză de transmisie: 4800 biți/s, 9600 biți/s, 19200 biți/s, 38400 biți/s
Număr de adrese: 1...247 pentru Modbus
Caracteristici de alimentare
Curent de linie: 3,5 A la 380 V (sarcină mare), 3,1 A la 460 V (sarcină mare)
Putere aparentă: 2,5 kVA la 460 V (sarcină mare)
Isc de linie preconizat: 5 kA (sarcină grea)
Curent de ieșire continuu: 2,3 A sarcină grea
Curent tranzitoriu maxim: 3,5 A timp de 60 de secunde (sarcină grea)
Disipare de putere: 34,1 W, la curent nominal (sarcină grea)
Frecvență și control
Frecvența de ieșire a convertizorului de frecvență: 0,5...400 Hz
Frecvența nominală de comutare: 4 kHz
Frecvența de comutare: 2...12 kHz reglabilă
Interval de viteză: 1...20 pentru motoare asincrone
Cuplu tranzitoriu excesiv: 170...200% din cuplul nominal al motorului, în funcție de puterea de acționare și de tipul motorului
Cuplu de frânare: Max. 70% din cuplul nominal al motorului fără rezistență de frânare
Profil de control al motorului asincron
Raport tensiune/frecvență (V/f)
Raport tensiune/frecvență - Economie de energie, U/f pătratic
Control vectorial fără senzori (SVC)
Tensiune de ieșire
380...460 V trifazat
Condiții de mediu
Poziție de funcționare: verticală +/- 10 grade
Înălțime: 143 mm
Lățime: 72 mm
Adâncime: 140 mm
Frecvență de alimentare: 50/60 Hz +/- 5%
Grad de protecție IP: IP20 fără placă de acoperire în partea superioară, IP4X în partea superioară
Grad de poluare: 2 conform IEC 61800-5-1
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă de depozitare: -25...70 °C
Temperatura ambiantă de funcționare: -10...55 °C fără reducere a puterii, 55...60 °C cu capacul de protecție îndepărtat de pe partea superioară a unității, 2,2% reducere a puterii/°C Altitudine de funcționare: <= 1000 m fără reducerea puterii
