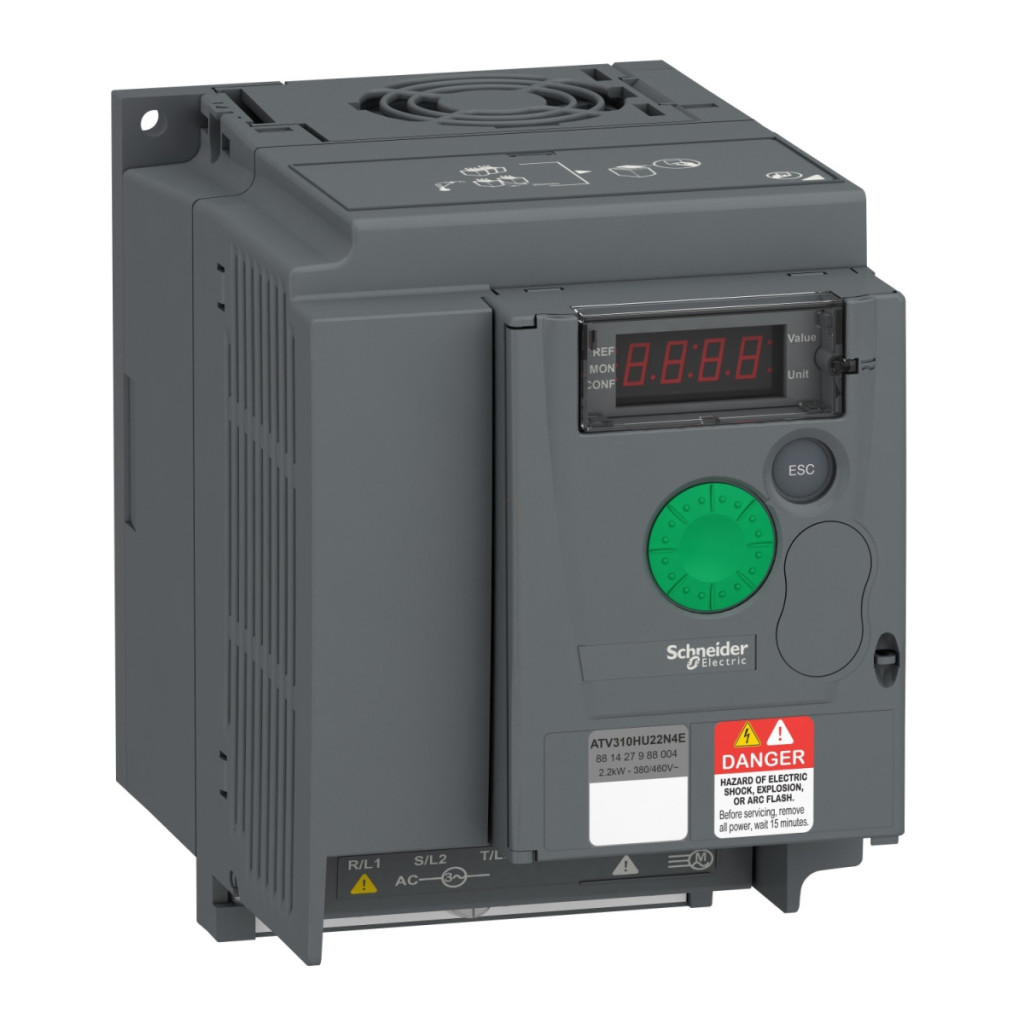

Convertorul de frecvență Easy Altivar 310 este un produs versatil și fiabil din gama Schneider Electric, optimizat special pentru controlul mașinilor simple. Acest convertizor de frecvență trifazat, de 2,2 kW (3 cai putere), pentru sarcini grele, este alegerea ideală pentru aplicații în care designul compact și funcționarea fiabilă sunt aspecte importante. Modelul ATV310HU22N4E are o tensiune de alimentare de 380-460 V, fiind perfect pentru rețelele utilizate în mod obișnuit în mediile industriale. Dispozitivul are un radiator și un ventilator încorporat, care asigură o răcire eficientă chiar și în condiții de funcționare intensă. Convertizorul de frecvență are un nivel de zgomot de numai 50 dB, permițând o funcționare silențioasă, ceea ce poate fi avantajos în medii sensibile la zgomot. Produsul are protecție IP20 și oferă protecție IP4X în partea superioară. Dispozitivul oferă funcții de control excelente, cum ar fi controlul raportului tensiune/frecvență (V/f), controlul U/f pătratic cu economisire de energie și controlul vectorial fără senzori (SVC). Convertorul de frecvență are o gamă de frecvențe de ieșire de 0,5-400 Hz, acoperind o gamă largă de aplicații. Frecvența nominală de comutare este de 4 kHz, dar aceasta poate fi reglată între 2 și 12 kHz. Capacitatea maximă de suprasarcină tranzitorie a ATV310HU22N4E este de 170-200% din cuplul nominal al motorului, ceea ce oferă caracteristici dinamice excelente pentru sistemul acționat. Cuplul de frânare cu rezistență de frânare poate ajunge până la 150% din cuplul nominal al motorului, iar fără aceasta, oferă 70%. Compensarea alunecării motorului este reglabilă, ceea ce permite un control precis al vitezei chiar și în condiții de sarcină variabilă. În ceea ce privește comunicarea, ATV310HU22N4E acceptă protocolul Modbus printr-un conector RJ45 cu o interfață fizică RS485 cu 2 fire. Viteza de comunicare este reglabilă de la 4800 la 38400 biți/s și acceptă o serie de servicii Modbus, cum ar fi citirea și scrierea registrelor. Dispozitivul oferă o intrare analogică (configurabilă 0-10 V, 0-5 V sau 0-20 mA), patru intrări digitale programabile (24 V, 18-30 V), o ieșire analogică și două ieșiri digitale pentru opțiuni de control versatile. Capacitatea de sarcină a ieșirilor releului logic este de 2 A/250 VCA sau 2 A/30 VCC pentru sarcini inductive și 3 A/250 VCA sau 4 A/30 VCC pentru sarcini rezistive. Convertorul de frecvență are numeroase funcții de protecție, inclusiv protecție la supratensiune, subtensiune, supracurent, supraîncălzire, protecție la pierderea de fază și protecție termică a motorului cu calcul continuu I²t. Dispozitivul are dimensiuni compacte: 143 mm înălțime, 105 mm lățime, 151 mm adâncime și cântărește doar 1,1 kg. Intervalul său de temperatură de funcționare este între -10 °C și +55 °C și poate fi utilizat la altitudini de până la 1000 m deasupra nivelului mării, fără nicio reducere a performanței. ATV310HU22N4E este conform cu standardele internaționale relevante și are certificări CE, EAC și KC, fiind astfel adecvat pentru utilizare la nivel global.
Schneider Electric Altivar Easy 310 - ATV310HU22N4E - Convertizor de frecvență, 2,2 kW, 3 CP, 380...460 V, trifazat date tehnice
Caracteristici generale
Familia de produse: Easy Altivar 310
Tipul produsului: Convertizor de frecvență
Aplicație: Mașină simplă
Design: Cu radiator
Denumire scurtă: ATV310
Număr de faze: Trifazat
Tensiune nominală de alimentare: 380...460 V - 15...10 %
Puterea motorului: 2,2 kW (sarcină grea)
Puterea motorului în CP: 3 CP (sarcină grea)
Nivel de zgomot: 50 dB
Caracteristici de ieșire
Domeniu de frecvență de ieșire: 0,5...400 Hz
Frecvență nominală de comutare: 4 kHz
Frecvență de comutare: 2...12 kHz reglabilă
Interval de viteză: 1...20 pentru motoare asincrone
Cuplu de suprasarcină tranzitoriu: 170...200% în funcție de cuplul nominal al motorului
Cuplu de frânare: până la 150% din cuplul nominal al motorului cu rezistență de frânare, până la 70% fără rezistență de frânare
Curent de ieșire continuu: 5,5 A (sarcină grea)
Curent tranzitoriu maxim: 8,3 A pentru până la 60 s (sarcină grea)
Tensiune de ieșire: 380...460 V trifazat
Caracteristici de comunicare
Protocol port de comunicare: Modbus
Tip conector: RJ45 (panou frontal) pentru Modbus
Interfață fizică: RS 485 cu 2 fire pentru Modbus
Cadru de transmisie: RTU pentru Modbus
Viteză de transmisie: 4800, 9600, 19200, 38400 biți/s
Număr de adrese: 1...247 pentru Modbus
Servicii de comunicare: Citire registru (03) 29 cuvinte, Scriere registru (06) 29 cuvinte, Scriere registru multiplu (16) 27 cuvinte, Citire/scriere registru multiplu (23) 4/4 cuvinte, Citire ID dispozitiv (43)
Funcții de protecție
Tipuri de protecție: Supraîncărcare tensiune de alimentare, Cădere de tensiune de alimentare, Supracurent între fazele de ieșire și împământare, Protecție împotriva supraîncălzirii, Scurtcircuit între fazele motorului, Protecție împotriva pierderii fazei de intrare trifazată, Protecție termică a motorului prin intermediul unității de acționare cu calcul I²t
Caracteristici fizice
Poziție de funcționare: Verticală +/- 10 grade
Înălțime: 143 mm
Lățime: 105 mm
Adâncime: 151 mm
Greutate: 1,1 kg
Caracteristici de mediu
Frecvența sursei de alimentare: 50/60 Hz +/- 5%
Grad de protecție IP: IP20 fără capac superior, IP4X deasupra
Grad de poluare: 2 conform IEC 61800-5-1
Caracteristici de mediu: Clasa de protecție împotriva prafului 3S2 conform IEC 60721-3-3, Clasa de protecție împotriva contaminării chimice 3C3 conform IEC 60721-3-3
Rezistență la impact: 15 gn conform IEC 60068-2-27 pentru până la 11 ms
Umiditate relativă: 5...95% fără condensare conform IEC 60068-2-3, 5...95% fără picurare de apă conform IEC 60068-2-3
Temperatura ambiantă de depozitare: -25...70 °C
Temperatura ambiantă de funcționare: -10...55 °C fără reducere a puterii, 55...60 °C de la partea superioară a unității cu capacul de protecție îndepărtat, 2,2% reducere a puterii per °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii
