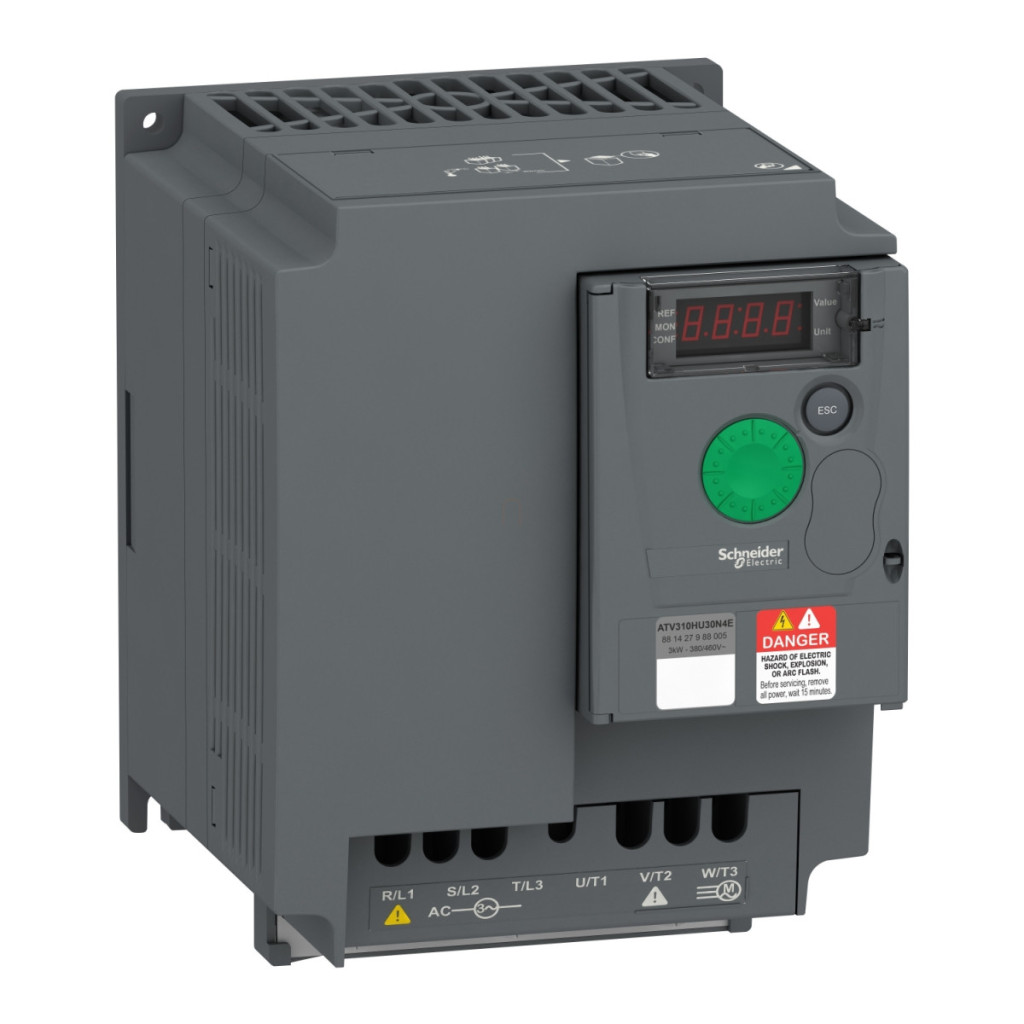

Schneider Electric Easy Altivar 310 (ATV310HU30N4E) este un convertizor de frecvență compact și fiabil, care oferă o soluție ideală pentru controlul motoarelor în mașini simple. Acest convertizor de frecvență funcționează cu o tensiune de alimentare trifazată de 380-460 V și oferă performanțe ridicate atât în modul de funcționare intensă, cât și în modul de funcționare normală. Dispozitivul este potrivit pentru controlul motoarelor asincrone cu o putere de 3 kW (4 cai putere) în modul de funcționare intensă, în timp ce în modul normal poate suporta până la 4 kW (5 cai putere). Intervalul de tensiune de alimentare este de 380-460 V, cu o toleranță de -15%/+10%, asigurând o funcționare stabilă chiar și în cazul unor fluctuații minore ale tensiunii de alimentare. Disiparea căldurii dispozitivului este asigurată de un ventilator încorporat, cu un nivel de zgomot de numai 50 dB, asigurând o funcționare silențioasă chiar și în medii industriale. Frecvența de ieșire a convertizorului de frecvență poate fi reglată într-un interval larg de la 0,5 la 400 Hz, permițând un control extrem de flexibil al vitezei. Intervalul de viteză este de 1:20 pentru motoarele asincrone, iar compensarea alunecării motorului poate fi reglată pentru o funcționare precisă. Dispozitivul acceptă diverse profiluri de control al motorului, inclusiv raportul tensiune/frecvență (V/f), modul U/f pătratic de economisire a energiei și control vectorial avansat fără senzori (SVC). Cuplul tranzitoriu poate atinge 170-200% din cuplul nominal al motorului, în timp ce cuplul de frânare cu rezistență de frânare poate atinge 150% din cuplul nominal al motorului, iar fără aceasta, 70%. Pentru comunicare, ATV310HU30N4E utilizează protocolul Modbus printr-un conector RJ45 cu o interfață fizică RS485 cu 2 fire. Rata de transfer poate fi de 4800, 9600, 19200 sau 38400 biți/s și acceptă adresarea de la 1 la 247. Frecvența de comutare variabilă (reglabilă între 2 și 12 kHz, cu o valoare nominală de 4 kHz) permite optimizarea zgomotului motorului și a pierderilor de căldură. Dispozitivul are dimensiuni compacte: 184 mm înălțime, 140 mm lățime și 151 mm adâncime, cântărind doar 1,8 kg, ceea ce îl face ușor de instalat în dulapuri de comandă mai mici. Funcțiile sale de protecție includ supratensiune, subtensiune, supracurent, supraîncălzire, scurtcircuit între fazele motorului, protecție împotriva defectării fazei de intrare trifazate și protecție termică a motorului prin calcul continuu I²t. Dispozitivul are protecție IP20 (fără placă de acoperire în partea superioară) și protecție IP4X în partea superioară.
Schneider Electric Altivar Easy 310 - ATV310HU30N4E - Date tehnice convertor de frecvență
Caracteristici principale
Familia de produse: Easy Altivar 310
Tipul produsului: Variator de viteză
Aplicație: Mașini simple
Design: Cu aripioare de răcire
Denumire scurtă: ATV310
Număr de faze de alimentare: Trifazat
Tensiune nominală de alimentare: 380...460 V - 15...10 %
Puterea motorului: 3 kW în regim de funcționare intensă, 4 kW în regim de funcționare normală
Putere: 4 CP în regim de funcționare intensă, 5 CP în regim de funcționare normală
Nivel de zgomot: 50 dB
Comunicare
Protocol port de comunicare: Modbus
Tip conector: RJ45 (pe panoul frontal) pentru Modbus
Interfață fizică: RS 485 cu 2 fire pentru Modbus
Cadru de transmisie: RTU pentru Modbus
Viteză de transmisie: 4800, 9600, 19200, 38400 biți/s Număr de adrese: 1…247 pentru Modbus Caracteristici electrice Curent de linie: 11,1 A la 380 V (sarcină mare), 14,2 A la 380 V (sarcină normală), 9,2 A la 460 V (sarcină grea), 11,6 A la 460 V (sarcină normală) Putere aparentă: 7,3 kVA la 460 V (sarcină grea), 9,3 kVA la 460 V (sarcină normală) Curent de defect de linie preconizat: 5 kA (sarcină intensă), 5 kA (funcționare normală)
Curent de ieșire continuu: 7,1 A funcționare intensă, 8,9 A funcționare normală
Curent tranzitoriu maxim: 10,7 A timp de 60 de secunde (funcționare intensă), 9,8 A timp de 60 de secunde (sarcină normală)
Disipare de putere: 90,8 W la curent nominal (sarcină grea), 120,4 W la curent nominal (sarcină normală)
Caracteristici ale unității
Frecvența de ieșire a unității: 0,5…400 Hz
Frecvență nominală de comutație: 4 kHz
Frecvență de comutație: 2...12.000 Hz reglabilă
Domeniu de viteză: 1 până la 20 pentru motoare asincrone
Cuplu de suprasarcină tranzitoriu: 170 până la 200% din cuplul nominal al motorului, în funcție de puterea acționării și de tipul motorului
Cuplu de frânare: Până la 150% din cuplul nominal al motorului cu rezistență de frânare, Până la 70% din cuplul nominal al motorului fără rezistență de frânare
Profil de control al motorului asincron
Raport tensiune/frecvență (V/f)
Raport tensiune/frecvență - Economie de energie, U/f pătratic
Control vectorial fără senzori (SVC)
Caracteristici fizice
Înălțime: 184 mm
Lățime: 140 mm
Adâncime: 151 mm
Greutate netă: 1,8 kg
Condiții de mediu
Grad de protecție IP: IP20 fără placă de acoperire în partea superioară, IP4X în partea superioară
Grad de poluare: 2 conform IEC 61800-5-1
Umiditate relativă: 5 până la 95% fără condens, 5 până la 95% fără condens
Temperatura ambiantă în timpul depozitării: -25 până la 70 °C
Temperatura ambiantă în timpul funcționării: -10…55 °C fără reducerea performanței, 55…60 °C cu capacul de protecție de pe partea superioară a unității îndepărtat, reducere a performanței de 2,2 % per °C Altitudine de funcționare: <= 1000 m fără reducerea performanței
