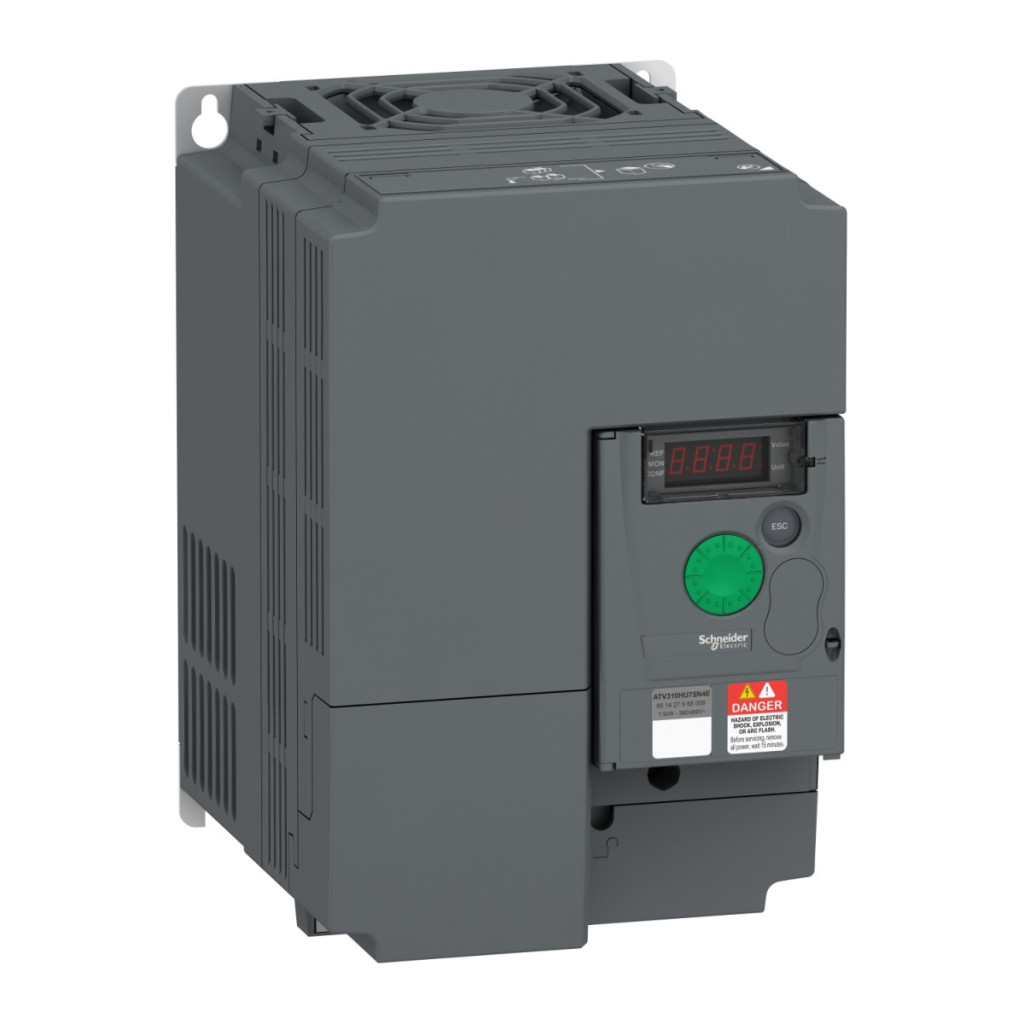

Familia de convertizoare de frecvență Schneider Electric Altivar Easy 310, tip ATV310HU75N4E, este un dispozitiv extrem de versatil și fiabil, optimizat special pentru controlul mașinilor simple. Acest convertizor de frecvență trifazat, de 380-460 V, poate fi utilizat în două moduri de funcționare: în modul de funcționare intensă, are o putere de 7,5 kW (10 CP), iar în modul normal poate furniza până la 11 kW (15 CP), oferind o flexibilitate remarcabilă într-o varietate de aplicații. Convertorul de frecvență ATV310HU75N4E oferă o serie de caracteristici avansate pentru controlul optim al motoarelor asincrone. Dispozitivul acceptă trei tipuri de profiluri de control al motorului: raportul convențional tensiune/frecvență (V/f), controlul U/f cuadratic cu economisire de energie și controlul vectorial fără senzori (SVC), care permite un control mai precis al vitezei și cuplului. Compensarea alunecării motorului este reglabilă, permițând menținerea unei viteze stabile chiar și atunci când sarcina se modifică. Dispozitivul funcționează într-un interval de frecvență de ieșire de 0,5-400 Hz, cu o frecvență nominală de comutare de 4 kHz, dar poate fi reglat între 2-12 kHz pentru a se adapta cerințelor aplicației. Intervalul de viteză pentru motoarele asincrone este de 1:20, ceea ce este perfect suficient pentru cele mai simple aplicații. Convertizorul de frecvență are o capacitate de suprasarcină remarcabilă: poate furniza 170-200% din cuplul nominal al motorului pentru o perioadă scurtă de timp, valoarea exactă depinzând de puterea de acționare și de tipul motorului. În ceea ce privește cuplul de frânare, acesta poate atinge până la 150% din cuplul nominal al motorului cu o rezistență de frânare și 70% din cuplul nominal al motorului fără o rezistență de frânare. Este disponibilă și frânarea cu injecție de curent continuu, care permite o oprire de 30 de secunde. Rampele de accelerare și decelerare pot fi liniare, cu caracteristică S sau U și pot fi setate între 0 și 999,9 secunde, oferind un grad ridicat de flexibilitate pentru diferite aplicații. În ceea ce privește conectivitatea, convertorul de frecvență ATV310HU75N4E este bogat echipat. Oferă o intrare analogică care poate fi configurată pentru un semnal de curent de 0-20 mA (cu impedanță de intrare de 250 Ohm) sau un semnal de tensiune de 0-10 V / 0-5 V (cu impedanță de intrare de 30 kOhm). Are patru intrări digitale programabile care funcționează la 24 V CC și pot fi utilizate cu logică negativă sau pozitivă. Este disponibilă și o ieșire analogică, care poate fi configurată prin software pentru un semnal de tensiune de 0-10 V sau un semnal de curent de 0-20 mA. Pentru ieșirile digitale sunt disponibile două opțiuni: o ieșire logică și o ieșire cu releu protejat. Opțiunile de comunicare includ protocolul Modbus, care este accesibil printr-un conector RJ45 și utilizează o interfață fizică RS-485 cu 2 fire. Viteza de comunicare poate fi selectată între 4800 și 38400 biți/s, iar adresele 1-247 pot fi utilizate în rețea. În ceea ce privește funcțiile de protecție, ATV310HU75N4E este extrem de bine echipat: oferă protecție împotriva supratensiunii tensiunii de alimentare, subtensiunii tensiunii de alimentare, supracurentului între fazele de ieșire și pământ, supraîncălzirii, scurtcircuit între fazele motorului, defectarea fazei de intrare trifazate și oferă protecție termică a motorului prin calcularea continuă a I²t. Dispozitivul are protecție IP20 fără placa de acoperire din partea superioară și protecție IP4X în partea superioară. În ceea ce privește mediul de funcționare, poate fi utilizat la temperaturi cuprinse între -10 și 55 °C fără nicio reducere a performanței și între 55 și 60 °C cu capacul de protecție de pe partea superioară a convertizorului de frecvență îndepărtat, cu o reducere de 2,2% a curentului pe grad. Altitudinea maximă fără reducerea performanței este de 1000 de metri deasupra nivelului mării. Dispozitivul funcționează la un nivel de zgomot de 50 dB și este compatibil electromagnetice cu standardele IEC.
Schneider Electric Altivar Easy 310 - ATV310HU75N4E date tehnice
Caracteristici generale
Familia de produse: Easy Altivar 310
Tipul produsului sau componentului: Convertizor de frecvență
Aplicație specială: Mașini simple
Design: Cu aripă de răcire
Denumire scurtă a dispozitivului: ATV310
Număr de faze de alimentare: Trifazat
Tensiune nominală de alimentare: 380...460 V - 15...10 %
Puterea motorului
Puterea motorului kW: 7,5 kW în funcționare intensă / 11 kW în funcționare normală
Puterea motorului HP: 10 CP în condiții de funcționare intensă / 15 CP în condiții normale de funcționare
Date privind performanța
Curent de linie: 26,6 A la 380 V (funcționare intensă) / 29,5 A la 380 V (funcționare normală) / 22,4 A la 460 V (funcționare intensivă) / 24,8 A la 460 V (funcționare normală)
Putere aparentă: 17,8 kVA la 460 V (funcționare intensivă) / 19,4 kVA la 460 V (funcționare normală)
Curent de ieșire continuu: 17 A utilizare intensivă / 22,8 A utilizare normală
Curent tranzitoriu maxim: 25,5 A timp de 60 de secunde (utilizare intensivă) / 25,1 A timp de 60 de secunde (utilizare normală)
Disipare de putere: 241,2 W la curent nominal (utilizare intensivă) / 317,8 W la curent nominal (funcționare normală)
Caracteristici convertor de frecvență
Frecvență de ieșire convertor de frecvență: 0,5...400 Hz
Frecvență nominală de comutație: 4 kHz
Frecvență de comutație: 2...12 kHz reglabilă
Domeniu de viteză: 1...20 pentru motoare asincrone
Cuplu de suprasarcină tranzitoriu: 170...200 % din cuplul nominal al motorului, în funcție de puterea de acționare și de tipul motorului
Cuplu de frânare: Până la 150% din cuplul nominal al motorului cu rezistență de frânare / Până la 70% din cuplul nominal al motorului fără rezistență de frânare
Profil de control al motorului asincron
Raport tensiune/frecvență (V/f)
Raport tensiune/frecvență - Economie de energie, U/f pătratic
Control vectorial fără senzor (SVC)
Comunicare
Protocol port de comunicare: Modbus
Tip conector: RJ45 (pe panoul frontal) pentru Modbus
Interfață fizică: RS 485 cu 2 fire pentru Modbus
Cadru de transmisie: RTU pentru Modbus
Viteză de transmisie: 4800 biți/s, 9600 biți/s, 19200 biți/s, 38400 biți/s
Număr de adrese: 1...247 pentru Modbus
Intrări și ieșiri
Număr de intrări analogice: 1
Tip intrare analogică: Curent configurabil AI1 0...20 mA 250 Ohm / Tensiune configurabilă AI1 0...10 V 30 kOhm / Tensiune configurabilă AI1 0...5 V 30 kOhm
Număr de intrări discrete: 4
Tip intrare discretă: Programabilă LI1...LI4 24 V 18...30 V Număr de ieșiri analogice: 1 Tip de ieșire analogică: AO1 Tensiune configurabilă prin software: 0...10 V AC 0...10 V 0...0,02 A, impedanță: 470 Ohm, rezoluție 8 biți / AO1 curent configurabil prin software: 0...20 mA, impedanță: 800 Ohm, rezoluție 8 biți Număr de ieșiri discrete: 2 Tip ieșire discretă: Ieșire logică LO+, LO- / Ieșire releu protejată R1A, R1B, R1C 1 C/O Protecție Tip protecție: Supra tensiune alimentare / Sub tensiune alimentare / Supra curent între fazele de ieșire și pământ / Protecție la supraîncălzire / Scurtcircuit între fazele motorului / Protecție împotriva pierderii fazei de intrare trifazată / Protecție termică a motorului prin calcul continuu I²t pe convertizor
Caracteristici fizice
Înălțime: 232 mm
Lățime: 150 mm
Adâncime: 171 mm
Greutate netă: 3,7 kg
Nivel de zgomot: 50 dB
Condiții de mediu
Grad de protecție IP: IP20 fără capac superior / IP4X cu capac superior
Grad de poluare: 2 conform IEC 61800-5-1
Caracteristici de mediu: Rezistență la praf: clasa 3S2 conform IEC 60721-3-3 / Rezistență la contaminare chimică: clasa 3C3 conform IEC 60721-3-3
Rezistență la impact: 15 gn conform IEC 60068-2-27 pentru 11 ms Umiditate relativă: 5...95% fără condens conform IEC 60068-2-3 / 5...95% fără condensare conform IEC 60068-2-3
Temperatura ambiantă pentru depozitare: -25...70 °C
Temperatura ambiantă pentru funcționare: -10...55 °C fără reducerea performanței / 55...60 °C cu capacul de protecție îndepărtat de pe partea superioară a unității, reducere de 2,2% per °C
Altitudine de funcționare: <= 1000 m fără reducere
Standarde și certificări
Standarde: IEC 61800-3, IEC 61800-5-1
Certificări de produs: CE, EAC, KC
