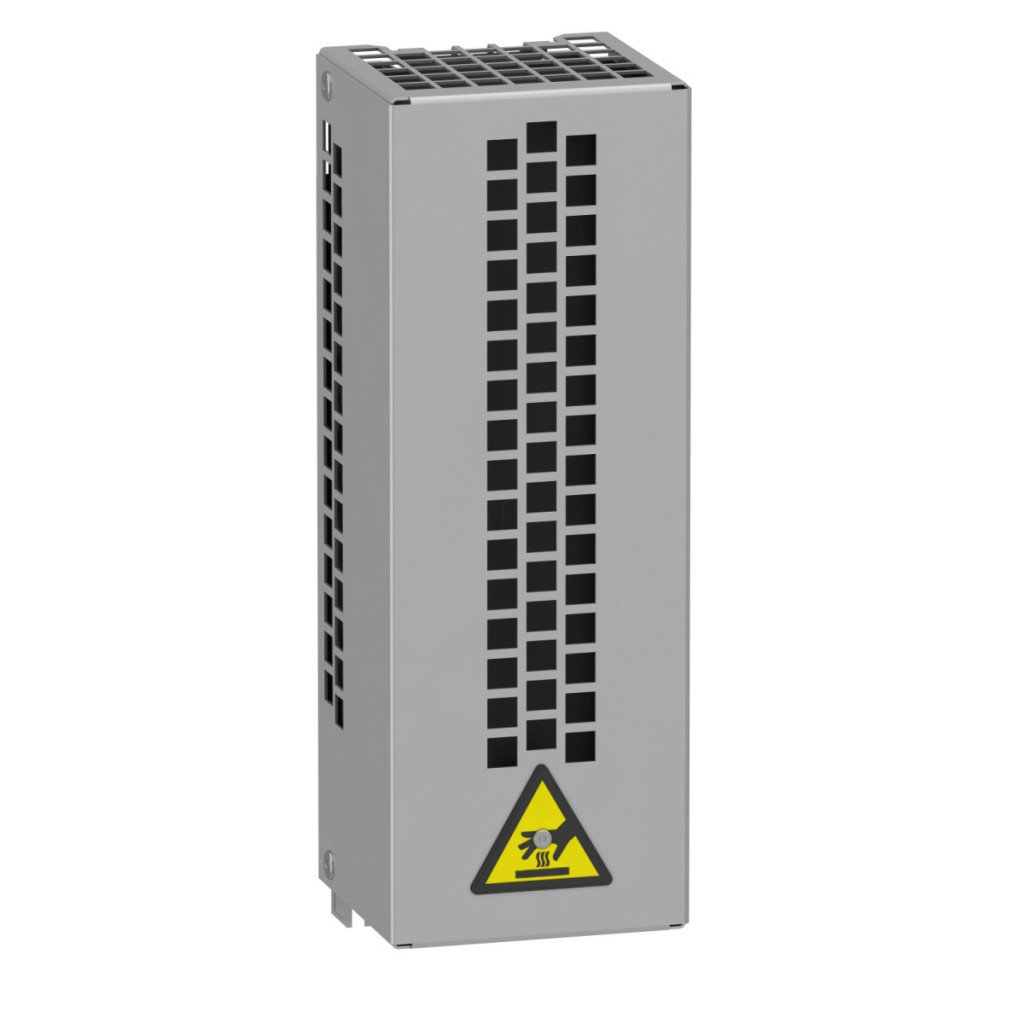

Rezistența de frânare Schneider Electric VW3A7730 este un accesoriu de înaltă performanță conceput special pentru familia de convertoare de frecvență Altivar. Această rezistență de 100 ohmi cu o putere nominală de 0,1 kW este o soluție excelentă pentru absorbția și conversia eficientă a energiei de frânare a motoarelor în căldură. Rezistența de frânare VW3A7730 oferă o compatibilitate largă cu diverse produse din familia de convertizoare de frecvență Schneider Electric. Poate fi utilizată cu dispozitivele din seriile Altivar Process ATV900, Altivar Machine ATV340, Altivar Machine ATV320, Easy Altivar 310 și Easy Altivar 310L. Această compatibilitate versatilă vă permite să implementați diferite soluții industriale utilizând un singur tip de rezistență de frânare. Produsul este deosebit de eficient în aplicații cu putere redusă, unde este necesară frânarea periodică a motorului controlat de convertizorul de frecvență. Printre caracteristicile tehnice ale rezistenței de frânare VW3A7730, merită menționat nivelul de protecție IP20, care asigură o protecție adecvată pentru dispozitiv într-un mediu industrial normal. Dimensiunile sale permit un design compact: 105 mm lățime, 295 mm înălțime și 100 mm adâncime. Instalarea este simplă și poate fi efectuată cu ușurință urmând instrucțiunile de instalare furnizate în documentație. Conexiunea electrică se realizează prin terminale, cu o secțiune maximă de 10 mm² sau AWG 8 pentru cablurile de conectare. Dispune de protecție termică prin convertorul de frecvență, care asigură o funcționare sigură. Rezistența de frânare VW3A7730 poate fi optimizată pentru diferite cicluri de încărcare: Poate fi utilizată pentru frânare ușoară (greu), unde este necesar un timp de frânare mai mic de 0,8 secunde cu un cuplu de frânare de 150% într-un ciclu de 40 de secunde, sau pentru frânare ușoară sub sarcină normală cu un cuplu de frânare de 120%. Pentru aplicații de frânare medie, se poate obține un cuplu de frânare de 135% sau 165% într-un ciclu de 40 de secunde, cu un timp de frânare mai mic de 4 secunde, în funcție de sarcină. Puterea medie disponibilă a rezistenței de frânare este de 0,1 kW la o temperatură ambiantă de 50 °C. În ceea ce privește caracteristicile de mediu, rezistența de frânare VW3A7730 poate fi utilizată într-un interval larg de temperaturi: temperatură de funcționare între 0 și 50 °C, temperatură de depozitare între -25 și 70 °C. Greutatea netă a produsului este de 1,5 kg. Rezistența de frânare Schneider Electric VW3A7730 poate fi utilizată ca rezistență unică sau chiar prin conectarea mai multor rezistențe în paralel, dacă doriți să creșteți puterea de frânare. Pentru produs sunt disponibile diagrame detaliate de cablare și scheme de conectare recomandate, pentru a vă ajuta la instalarea și configurarea corectă.
Schneider Electric Altivar Easy 310 - VW3A7730 - accesoriu convertor de frecvență, rezistență de frânare - pentru convertoare de frecvență ATV320 - ATV340 - ATV900, 100 Ohm, 100W, IP20 date tehnice
Caracteristici principale
Familia de produse: Altivar
Compatibilitate: Altivar Process ATV900, Altivar Machine ATV340, Altivar Machine ATV320, Easy Altivar 310, Easy Altivar 310L
Tipul produsului: Rezistență de frânare
Valoare Ohm: 100 Ohm
Capacitate de încărcare
Sarcini ușoare (sarcini mari): <0,8 s frânare cu cuplu de frânare de 150% pentru un ciclu de 40 s
Sarcini ușoare (sarcină normală): <0,8 s frânare cu cuplu de frânare de 120% pentru un ciclu de 40 s
Ciclu mediu (sarcină normală): <4 s frânare cu cuplu de frânare de 135% pentru un ciclu de 40 s
Ciclu mediu (sarcină mare): <4 s frânare cu cuplu de frânare de 165% pentru un ciclu de 40 s
Putere medie disponibilă: 0,1 kW la 50 °C
Conectare și protecție
Conectare electrică: terminal, capacitate de conectare: <= 10 mm² / AWG 8 pentru acționare
Tip de protecție: Protecție termică prin convertor de frecvență
Dimensiuni și caracteristici fizice
Lățime: 105 mm
Înălțime: 295 mm
Adâncime: 100 mm
Greutate netă: 1,5 kg
Condiții de mediu
Grad de protecție IP: IP20
Temperatura ambiantă de depozitare: -25...70 °C
Temperatură ambiantă de funcționare: 0...50 °C
