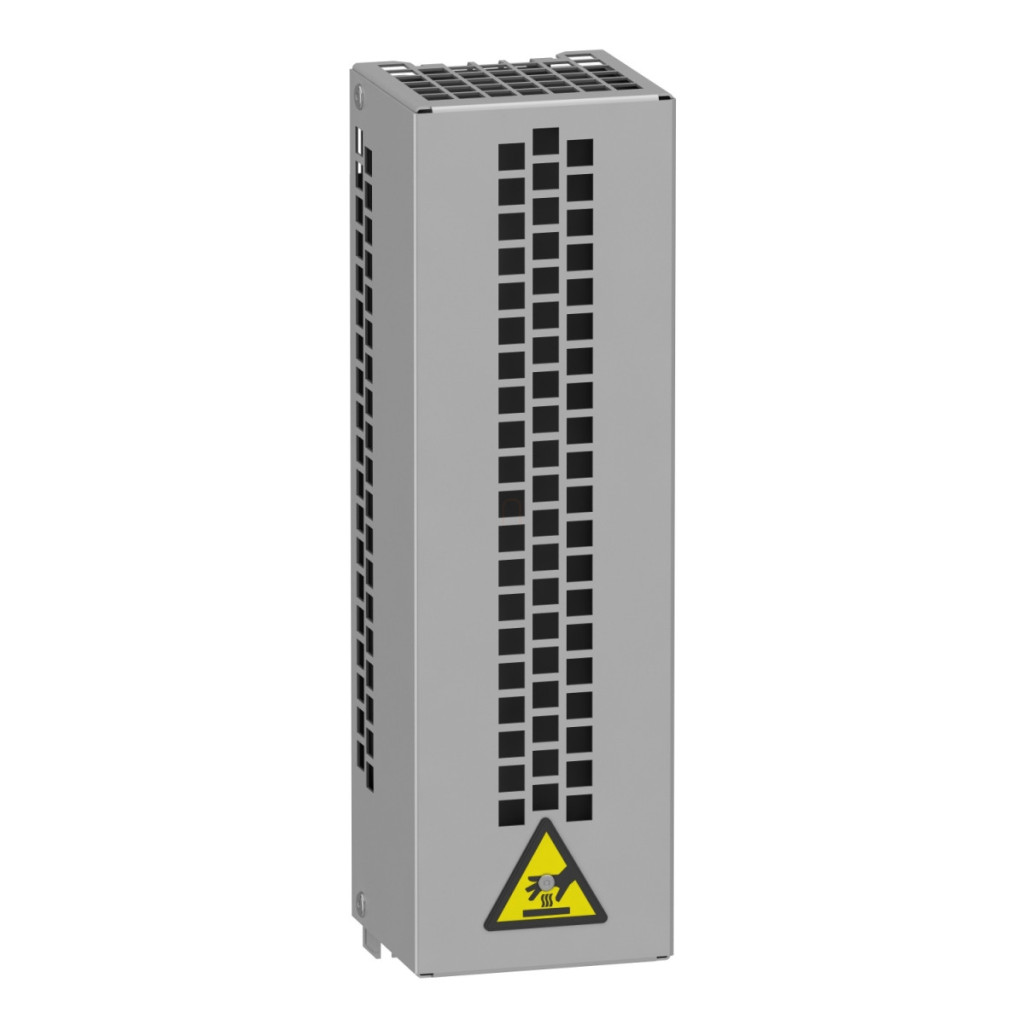

Rezistența de frânare Schneider Electric VW3A7731 este o rezistență profesională de 60 ohmi cu o putere nominală de 0,16 kW, concepută special pentru convertoarele de frecvență Schneider Electric Altivar. Această componentă compactă, cu clasă de protecție IP20, permite frânarea eficientă a motoarelor, ceea ce este deosebit de important în aplicațiile care necesită porniri și opriri frecvente sau poziționare precisă. Rezistența de frânare VW3A7731 este compatibilă cu o gamă largă de modele Altivar, inclusiv Altivar Machine ATV320 și ATV340, Easy Altivar 310 și 310L și Altivar Process ATV900. Este proiectată pentru diferite cicluri de frânare, fiind potrivită atât pentru aplicații ușoare, cât și pentru aplicații medii. În modul de sarcină ușoară (sarcină grea), poate furniza un cuplu de frânare de până la 150% timp de 0,8 secunde într-un ciclu de 40 de secunde, în timp ce în modul de sarcină medie (sarcină normală), poate furniza un cuplu de frânare de 135% timp de 4 secunde în același ciclu. Această flexibilitate îi permite să funcționeze optim într-o varietate de aplicații și sisteme cu cerințe de putere diferite. În ceea ce privește caracteristicile fizice, produsul are o lățime de 105 mm, o înălțime de 345 mm și o adâncime de 100 mm, ceea ce îl face relativ compact. Rezistența de frânare este conectată prin terminale care acceptă cabluri de până la 10 mm² sau cabluri AWG 8. Protecția termică încorporată este controlată de convertorul de frecvență, care previne supraîncălzirea și crește siguranța sistemului. Rezistența de frânare are o temperatură de funcționare cuprinsă între 0 și 50 °C și o temperatură de depozitare cuprinsă între -25 și 70 °C, ceea ce o face fiabilă chiar și în condiții extreme. Rezistența de frânare VW3A7731 este recomandată în special pentru aplicații în care oprirea precisă sau frânarea rapidă sunt importante, cum ar fi macarale, dispozitive de ridicare, echipamente de transport și mașini de ambalat. Produsul are o listă largă de compatibilități, astfel încât poate fi utilizat cu o varietate de convertoare de frecvență cu diferite niveluri de putere și tensiune, de la versiunea ATV930 montată pe perete de 5,5 kW 380-480 V până la modelele ATV310L de 0,75 kW. Această versatilitate îi permite să își găsească locul într-o varietate de medii industriale și să ofere o soluție rentabilă pentru absorbția energiei de frânare a motoarelor.
Schneider Electric Altivar Easy 310 - VW3A7731 - accesoriu pentru convertizor de frecvență, rezistență de frânare - pentru convertizoare de frecvență ATV320 - ATV340 - ATV900, 60 Ohm, 160 W, IP20 date tehnice
Date generale
Tipul produsului: Rezistență de frânare
Familia de produse: Altivar
Compatibilitate: Altivar Machine ATV320, Altivar Machine ATV340, Easy Altivar 310, Altivar Process ATV900, Easy Altivar 310L
Valoare ohmică: 60 ohmi
Parametri tehnici
Putere medie: 0,16 kW la 50 °C
Grad de protecție: IP20
Conexiune electrică: terminal, capacitate de conectare: <= 10 mm² / AWG 8 la unitate
Tip de protecție: Protecție termică prin unitate
Caracteristici de funcționare
Ciclu de funcționare:
- Ciclu ușor (sarcină grea) <0,8 s frânare cu cuplu de frânare de 150% pentru un ciclu de 40 s
- Sarcină ușoară (sarcină normală) <0,8 s frânare cu cuplu de frânare de 120% pentru un ciclu de 40 s
- Sarcină medie (sarcină normală) <4 s frânare cu cuplu de frânare de 135% pentru un ciclu de 40 s
- Ciclul mediu (sarcină grea) <4 s frânare cu cuplu de frânare de 165% pentru un ciclu de 40 s
Caracteristici fizice
Lățime: 105 mm
Înălțime: 345 mm
Adâncime: 100 mm
Condiții de mediu
Temperatura ambiantă în timpul depozitării: -25...70 °C
Temperatura ambiantă în timpul funcționării: 0...50 °C
Instrucțiuni de instalare
La instalare, lăsați cel puțin 100 mm (≈ 3,93 inci) de spațiu liber în toate direcțiile în jurul rezistenței de frânare și o distanță minimă de 50 mm (≈ 1,97 inci) deasupra și dedesubtul acesteia pentru a asigura o răcire adecvată.
