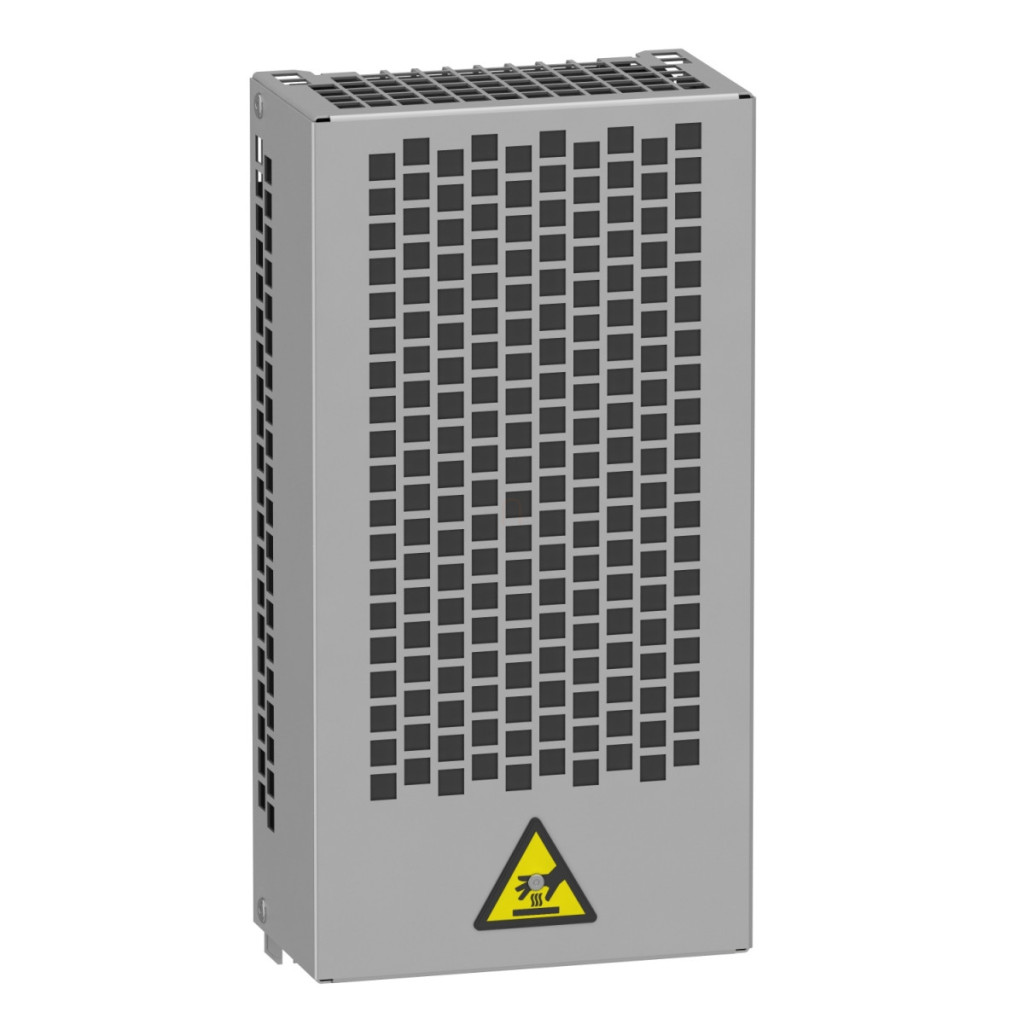

Schneider Electric VW3A7732 este o rezistență de frânare special concepută, care se potrivește perfect cu familia Altivar de convertizoare de frecvență variabilă. Această componentă de 28 Ohm, 0,3 kW joacă un rol cheie în absorbția energiei de frânare în sistemele de acționare, îmbunătățind astfel semnificativ eficiența și precizia sistemului. Rezistența de frânare VW3A7732 este compatibilă cu diverse produse din familia Altivar, inclusiv Altivar Machine ATV340, Easy Altivar 310, Altivar Process ATV900, Altivar Machine ATV320 și Easy Altivar 310L. Această versatilitate o face deosebit de valoroasă în mediile industriale în care se întâlnesc o varietate de sisteme de acționare. Clasa de protecție IP20 a rezistenței oferă o protecție adecvată împotriva obiectelor solide și a degetelor, menținând în același timp o instalare ușoară. Dispersia căldurii a fost luată în considerare în timpul proiectării, astfel încât dispune și de protecție termică, care este implementată prin convertorul de frecvență. Rezistența de frânare VW3A7732 a fost optimizată pentru diferite cicluri de încărcare, ceea ce o face flexibilă pentru utilizarea cu diferite profiluri de încărcare. Cele patru moduri de funcționare – ciclu ușor (sarcină mare), ciclu ușor (sarcină normală), ciclu mediu (sarcină normală) și ciclu mediu (sarcină mare) – permit adaptarea caracteristicilor de frânare la aplicația specifică. Pentru ciclurile ușoare, se poate aștepta un timp de frânare mai scurt, de până la 0,8 secunde, în timp ce pentru ciclurile medii această valoare poate fi de 4 secunde. În funcție de modul de funcționare, cuplul de frânare poate varia de la 120% la 165% din cuplul nominal în cicluri de 40 de secunde. Designul compact (175 mm lățime, 345 mm înălțime, 100 mm adâncime) și parametrii tehnici preciși fac ca această rezistență de frânare să fie ideală pentru aplicații de precizie. Conexiunea electrică se realizează prin terminale care pot acomoda cabluri cu o secțiune maximă de 10 mm² sau AWG 8. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între 0 și 50 °C și depozitat la temperaturi cuprinse între -25 și 70 °C. Schițele de instalare și schemele de cablare oferă instrucțiuni detaliate pentru o instalare optimă, inclusiv distanțele necesare și cablarea adecvată pentru utilizarea uneia sau a două rezistențe de frânare. Toate aceste caracteristici fac din rezistența de frânare Schneider Electric VW3A7732 o componentă esențială a sistemelor de acționare profesionale.
Schneider Electric Altivar Easy 310 - VW3A7732 - accesoriu pentru convertizor de frecvență, rezistență de frânare - pentru convertizoare de frecvență ATV320 - ATV340 - ATV900, 28 Ohm, 300 W, IP20 date tehnice
Caracteristici principale
Familia de produse: Altivar
Compatibilitate: Altivar Machine ATV340, Easy Altivar 310, Altivar Process ATV900, Altivar Machine ATV320, Easy Altivar 310L
Tipul produsului: Rezistență de frânare
Valoare ohmică: 28 Ohm
Date suplimentare
Compatibilitatea produsului: Compatibil cu numeroase tipuri de convertizoare de frecvență Altivar, inclusiv seriile ATV320, ATV930, ATV950, ATV340 și ATV310, în diverse categorii de putere la 200-240 V, 380-480 V, niveluri de tensiune de 500-690 V și 525-600 V. Ciclul de încărcare: Suportă diverse profiluri de încărcare: ciclu ușor (sarcină mare) <0,8 s frânare cu cuplu de frânare de 150% pe ciclu de 40 s; ciclu ușor (sarcină normală) <0,8 secunde frânare cu cuplu de frânare de 120% pe ciclu de 40 de secunde; ciclu mediu (sarcină normală) <4 secunde frânare cu cuplu de frânare de 135% pe ciclu de 40 de secunde; ciclu mediu (sarcină mare) <4 secunde de frânare cu un cuplu de frânare de 165% la fiecare 40 de secunde
Putere medie disponibilă: 0,3 kW la 50 °C
Conexiune electrică:Terminal, capacitate de conectare: <= 10 mm² / AWG 8 la unitate. Tip de protecție: Protecție termică prin unitate. Dimensiuni Lățime: 175 mm Înălțime: 345 mm Adâncime: 100 mm Condiții de mediu Protecție IP: IP 65 345 mm
Adâncime: 100 mm
Condiții de mediu
Clasă de protecție IP: IP20
Temperatura aerului ambiant de depozitare: -25...70 °C
Temperatura aerului ambiant de funcționare: 0...50 °C
