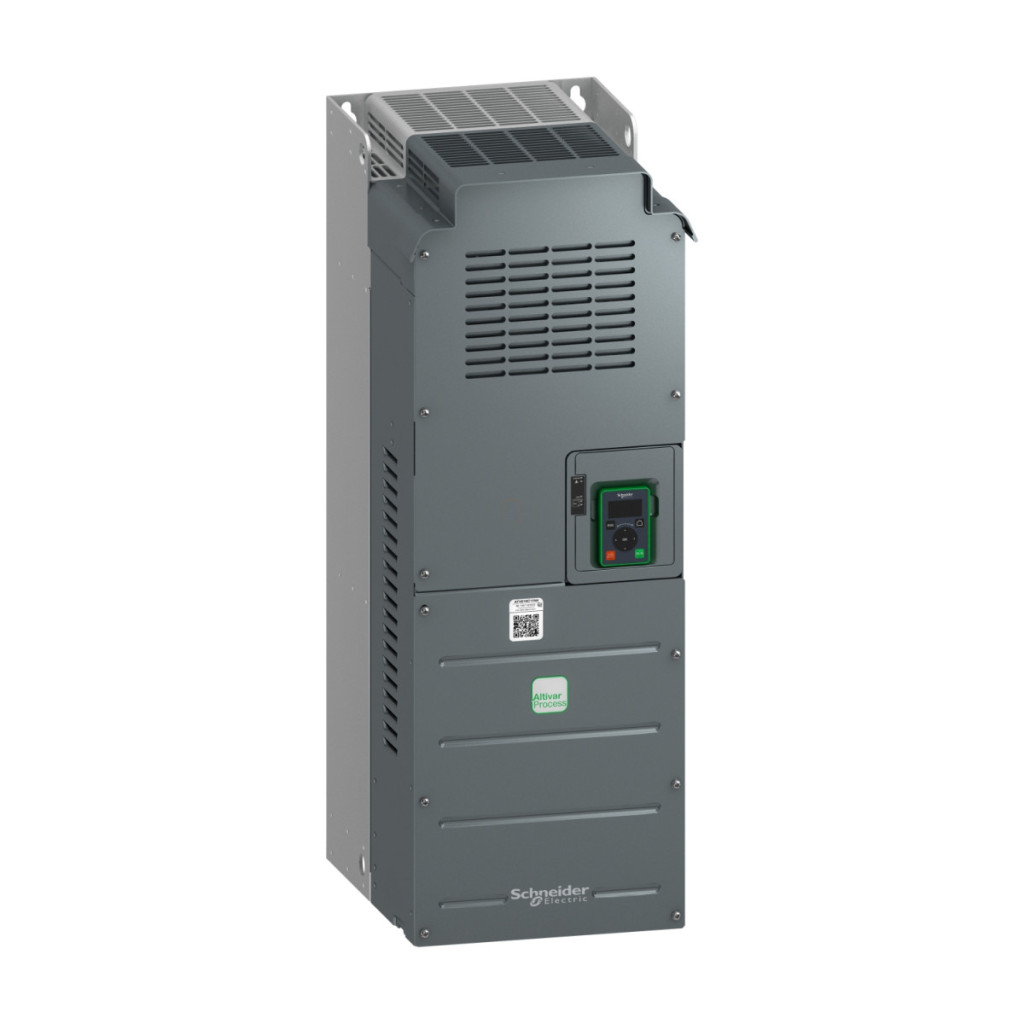

Schneider Electric Altivar Easy 610 - ATV610C11N4 - convertizor de frecvență, 3f, 400V, 110kW, date tehnice IP20
Caracteristici generale
Familia de produse: Easy Altivar 610
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Ventilator, pompe, compresoare, benzi transportoare
Denumire scurtă: ATV610
Versiune: Versiune standard
Utilizare prevăzută: Motoare asincrone, motoare sincrone
Metodă de montare: Poate fi montat într-un dulap
Protecție și răcire
Filtru EMC: Încorporat, conform cu IEC 61800-3 categoria C3 până la 50 m
Clasa de protecție IP: IP20
Metoda de răcire: Flux de aer forțat
Caracteristici electrice
Frecvența de alimentare: 50...60 Hz +/- 5%
Număr de faze: 3 faze
Tensiune nominală de alimentare: 380...460 V - 15...10%
Puterea motorului kW: 110 kW în funcționare normală, 90 kW în funcționare intensă
Puterea motorului HP: 150 HP în funcționare normală, 125 CP în funcționare intensivă
Curent de alimentare: 201 A la 380 V (funcționare normală), 175,7 A la 460 V (funcționare normală), 170 A la 380 V (funcționare intensă), 149,1 A la 460 V (funcționare intensă)
Curent de scurtcircuit preconizat la rețea: 50 kA
Putere aparentă: 140,0 kVA la 460 V (funcționare normală), 118,8 kVA la 460 V (funcționare intensă)
Curent de ieșire continuu: 211 A la 2,5 kHz în funcționare normală, 173 A la 2,5 kHz în funcționare intensă
Curent tranzitoriu maxim: 232 A timp de 60 s (funcționare normală), 260 A timp de 60 s (funcționare intensivă)
Caracteristici de control și comunicare
Profil de control al motorului asincron: Standard cuplu variabil, Mod cuplu optimizat, Cuplu constant standard
Frecvență de ieșire: 0,1...500 Hz
Frecvență nominală de comutare: 2,5 kHz
Frecvență de comutare: 1...8 kHz reglabilă
Număr de viteze prestabilite: 16 viteze prestabilite
Protocol port de comunicație: Modbus serial
Carduri opționale: Slot A: card de comunicație, Profibus DP V1, Slot A: card de expansiune I/O digital sau analogic, Slot A: card de ieșire releu
I/O analogic și digital
Număr de intrări analogice: 3
Tip de intrări analogice: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți; AI1, AI2, AI3 curent configurabil prin software: 0...20 mA, impedanță: 250 Ohm, rezoluție 12 biți; AI2, AI3 senzor de temperatură sau senzor de nivel al apei configurabil prin software Număr de intrări digitale: 6
Număr de ieșiri digitale: 3
Număr de ieșiri analogice: 2
Caracteristici fizice
Lățime: 300 mm
Înălțime: 850 mm (1161 mm cu kit de conformitate IP21)
Adâncime: 375 mm
Greutate netă: 85,5 kg
Condiții de mediu
Nivel de zgomot: 76 dB conform 86/188/CEE
Pierdere de putere în W: 2026 W (flux de aer forțat) la 380 V, frecvență de comutare 2,5 kHz
Poziție de funcționare: Verticală +/- 10 grade
Temperatură ambiantă de funcționare: -15...45 °C (fără reducere a puterii), 45...60 °C (cu factor de reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 m Caracteristici de mediu: Rezistență chimică: Clasa 3C3 conform IEC 60721-3-3, Rezistență la praf: Clasa 3S3 conform IEC 60721-3-3
Standarde și marcaje
Standarde: IEC 61800-3, Mediu 2 categoria C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Marcaje: CE
