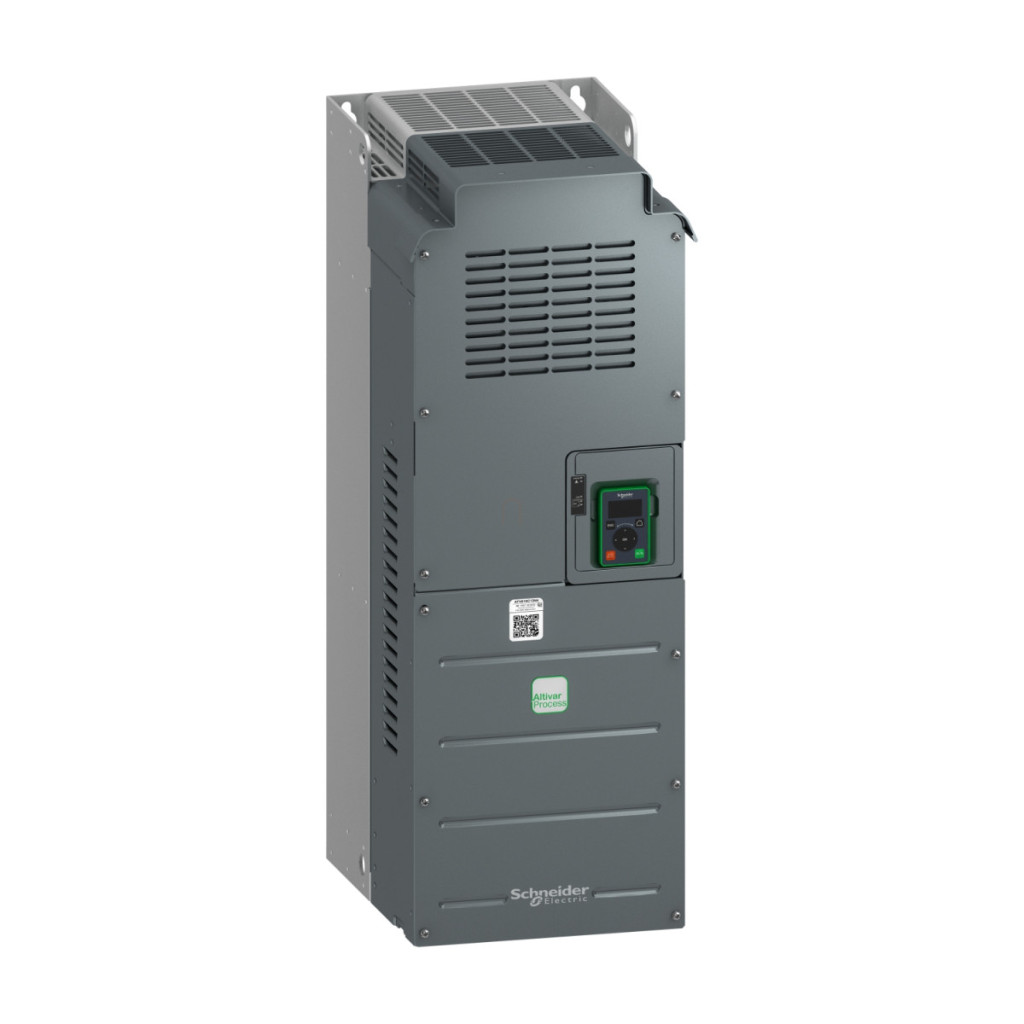

Convertorul de frecvență Easy Altivar 610 seria ATV610C13N4 de la Schneider Electric este un dispozitiv versatil, de înaltă performanță, conceput special pentru controlul ventilatoarelor, pompelor, compresoarelor și benzilor transportoare. Funcționând în intervalul de tensiune de alimentare de 380-460 V, acest dispozitiv este capabil să controleze puterea motorului de 132 kW (200 CP) în modul normal și 110 kW (150 CP) în modul de funcționare intensă. Convertorul de frecvență are un grad de protecție IP20, fiind potrivit pentru instalarea în dulapuri. Designul său cu răcire forțată asigură o disipare adecvată a căldurii chiar și în aplicații de mare putere. ATV610C13N4 are un filtru EMC integrat care respectă standardul IEC 61800-3 categoria C3 pentru lungimi de cablu de până la 50 de metri. Dispozitivul poate fi utilizat într-o gamă largă de frecvențe de rețea de 50-60 Hz, ceea ce asigură o aplicare flexibilă în diferite condiții de funcționare. Parametrii săi de funcționare sunt caracterizați de un curent de ieșire continuu de 250 A în modul normal și 211 A în modul de funcționare intensă, la o frecvență de comutare de 2,5 kHz. Curentul tranzitoriu maxim este de 275 A timp de 60 de secunde în modul normal de funcționare și de 317 A timp de 60 de secunde în modul de funcționare intensă. Frecvența de ieșire a dispozitivului este extrem de largă, reglabilă în intervalul 0,1-500 Hz, în timp ce frecvența nominală de comutare este de 2,5 kHz, care poate fi reglată între 1-8 kHz. Dispozitivul are 16 trepte de viteză prestabilite, oferind o gamă largă de aplicații. Profilurile de control al motorului asincron includ standardul cuplu variabil, modul cuplu optimizat și standardul cuplu constant. Opțiunile sale de comunicare includ o interfață serială Modbus, iar o placă de comunicare Profibus DP V1, o placă de expansiune I/O digitală sau analogică sau o placă de ieșire releu pot fi instalate opțional în slotul de expansiune A. Dispozitivul are 3 intrări analogice, 2 ieșiri analogice, 6 intrări discrete și 3 ieșiri releu, care permit efectuarea unei game largi de sarcini de control și reglare. Intrările și ieșirile analogice ale dispozitivului pot fi configurate prin software pentru modul de tensiune sau curent, iar intrările AI2 și AI3 sunt, de asemenea, potrivite pentru conectarea senzorilor de temperatură sau a senzorilor de nivel al apei. Intrările discrete DI5 și DI6 pot fi utilizate și ca intrări de impulsuri în gama de frecvență 0-30 kHz. Convertorul de frecvență are un sistem complet de protecție, care include detectarea și gestionarea supraîncălzirii motorului și a acționării, a defectării fazei, a supracurentului, a scurtcircuitului și a multor alte defecțiuni.
Schneider Electric Altivar Easy 610 - ATV610C13N4 - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Easy Altivar 610
Tipul produsului: Convertizor de frecvență
Aplicație specială: Ventilator, pompă, compresor, bandă transportoare
Denumire scurtă a dispozitivului: ATV610
Versiune: Versiune standard
Domeniu de aplicare: Motoare asincrone, motoare sincrone
Parametri de instalare
Metodă de montare: Poate fi montat într-un dulap
Filtru EMC: Încorporat, conform cu IEC 61800-3 categoria C3 până la 50 m
Grad de protecție IP: IP20
Tip de răcire: Răcire forțată
Frecvență de alimentare: 50...60 Hz +/-5 %
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...460 V - 15...10 %
Date de performanță
Puterea motorului kW: 132 kW la sarcină normală, 110 kW la sarcină mare
Puterea motorului HP: 200 CP la sarcină normală, 150 CP la sarcină mare
Curent de linie: 237 A la 380 V (sarcină normală), 203.8 A la 460 V (sarcină normală), 201 A la 380 V (sarcină mare), 174.2 A la 460 V (sarcină mare)
Curent de scurtcircuit prevăzut: 50 kA
Putere aparentă: 162,4 kVA la 460 V (sarcină normală), 138,7 kVA la 460 V (sarcină mare)
Curent de ieșire continuu: 250 A la 2,5 kHz pentru sarcină normală, 211 A la 2,5 kHz pentru sarcină mare
Curent tranzitoriu maxim: 275 A timp de 60 de secunde (sarcină normală), 317 A timp de 60 de secunde (sarcină mare)
Parametri de control
Profil de control al motorului asincron: Standard cuplu variabil, Mod cuplu optimizat, Cuplu constant standard
Frecvență de ieșire: 0,1…500 Hz
Frecvență nominală de comutare: 2,5 kHz
Interval de frecvență de comutare: 1...8 kHz reglabilă
Număr de viteze prestabilite: 16 viteze prestabilite
Comunicare
Protocol port de comunicare: Modbus serial
Opțiuni card de expansiune: Slot A: card de comunicare, Profibus DP V1, Slot A: placă de expansiune I/O digitală sau analogică, Slot A: placă de ieșire releu
Funcții suplimentare
Tensiune de ieșire: <= tensiune de alimentare
Compensare alunecare motor: Automată, independentă de sarcină, Reglabilă, Dezactivabilă, Nu este disponibilă pentru motoarele cu magneți permanenți
Rampele de accelerare și decelerare: S, U sau personalizate, reglabile liniar individual de la 0,01 la 9000 s
Frânare pentru oprire: injecție CC
Protecții
Tipuri de protecție: Protecție termică: motor, Defecțiune fază motor: motor, Protecție termică: convertizor de frecvență, Supraîncălzire: convertizor de frecvență, Supracurent între fazele de ieșire și pământ: convertizor de frecvență, Supraîncărcare tensiune de ieșire: convertizor de frecvență, Protecție la scurtcircuit: convertizor de frecvență, Defecțiune fază motor: convertizor de frecvență, Supra tensiune pe magistrala CC: convertizor de frecvență, Supra tensiune tensiune de alimentare: convertizor de frecvență, Sub tensiune tensiune de alimentare: convertizor de frecvență, Defecțiune de fază a tensiunii de alimentare: convertizor de frecvență, Viteză excesivă: convertizor de frecvență, Întrerupere în circuitul de control: convertizor de frecvență
Caracteristici fizice
Lățime: 300 mm
Înălțime: 850 mm, 1161 mm cu kit IP21
Adâncime: 375 mm
Număr de intrări analogice: 3
Număr de intrări discrete: 6
Număr de ieșiri analogice:2 Număr de ieșiri releu: 3 Condiții de mediu Nivel de zgomot: 76 dB conform 86/188/CEE Disipare de putere: 2755 W (răcire forțată) la 380 V, frecvență de comutație 2,5 kHz
Poziție de funcționare: Verticală +/- 10 grade
Temperatură ambiantă de funcționare: -15...45 °C (fără reducere), 45...60 °C (cu factor de reducere) Altitudine de funcționare: <= 1000 m fără reducere, 1000...4800 m cu reducere de 1% la fiecare 100 de metri
