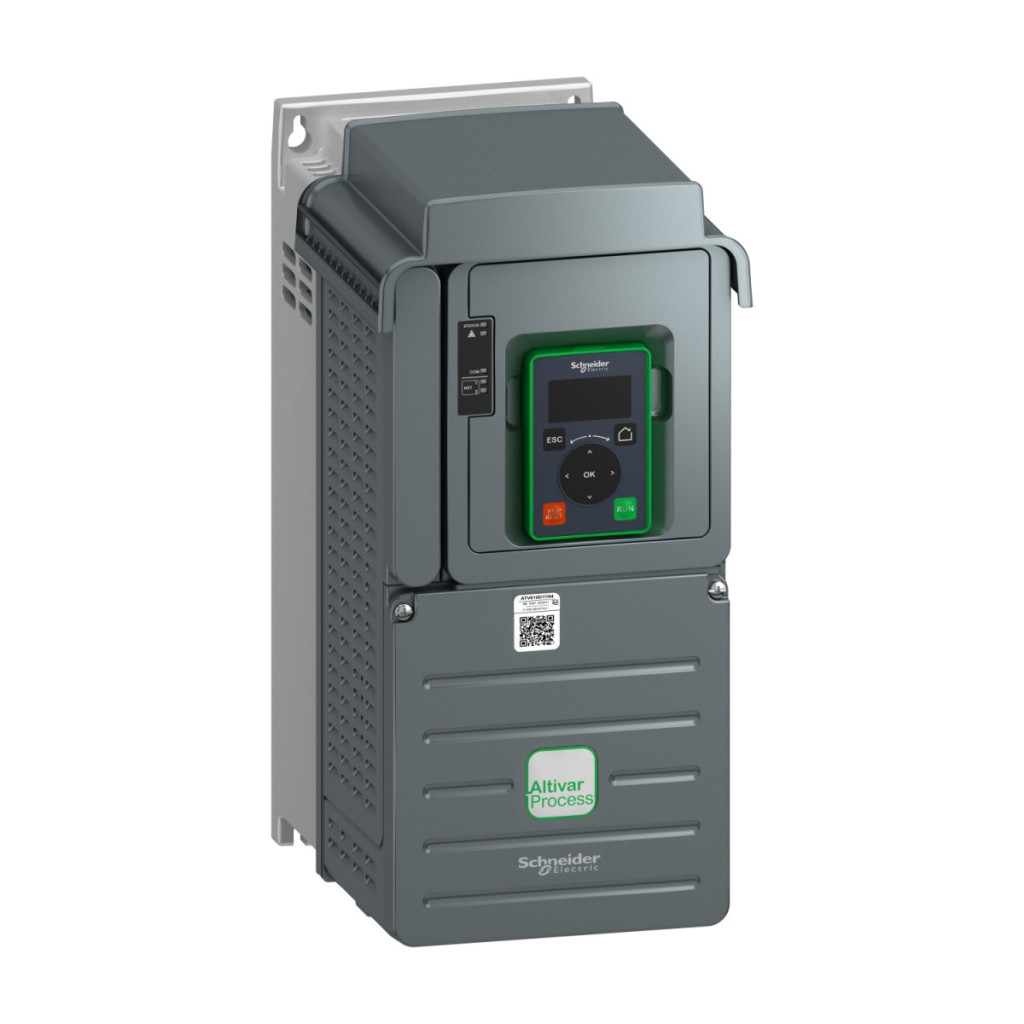

Schneider Electric Easy Altivar 610 (ATV610D11N4) este un convertor de frecvență profesional și versatil, optimizat special pentru controlul ventilatoarelor, pompelor, compresoarelor și benzilor transportoare. Acest dispozitiv trifazat, de 380-460 V, 11 kW, este alegerea perfectă pentru aplicații industriale în care este necesară o controlare fiabilă a motorului. Convertorul de frecvență ATV610D11N4 poate fi utilizat atât pentru motoare asincrone, cât și pentru motoare sincrone și are o serie de caracteristici avansate care vă permit să optimizați procesele și să creșteți eficiența energetică. Dispozitivul poate funcționa cu motoare de 11 kW (15 CP) în mod normal, în timp ce poate acționa motoare de 7,5 kW (10 CP) sub sarcină mare. Curentul nominal de ieșire este de 23,5 A în mod normal și de 16,5 A în aplicații cu sarcină mare. Curentul tranzitoriu maxim poate fi de până la 25,9 A timp de 60 de secunde la sarcină normală. Convertorul de frecvență are o gamă de frecvențe de ieșire de 0,1-500 Hz și o frecvență de comutare care poate fi reglată între 2-12 kHz, funcționând nominal la 4 kHz. Gradul de protecție IP20 oferă o protecție adecvată în medii industriale uscate, în timp ce răcirea forțată cu aer asigură o funcționare stabilă chiar și la temperaturi ambientale mai ridicate. Dispozitivul poate fi utilizat fără pierderi de performanță între -15 °C și 45 °C și cu performanță redusă între 45 °C și 60 °C. Dispozitivul are un filtru EMC încorporat care respectă cerințele IEC 61800-3 categoria C3 pentru lungimi de cablu de până la 50 de metri. Compensarea alunecării motorului funcționează automat în funcție de sarcină și poate fi reglată sau oprită după cum este necesar. Convertorul de frecvență are o serie de funcții de protecție, inclusiv protecție termică a motorului, protecție împotriva defectării de fază, protecție împotriva supracurentului, supratensiunii și subtensiunii și protecție împotriva scurtcircuitelor. Dispozitivul utilizează comunicația serială Modbus ca protocol de comunicație și poate fi extins opțional cu o placă de comunicație Profibus DP V1, plăci de extensie I/O digitale sau analogice sau plăci de ieșire cu releu. Convertorul de frecvență Schneider Electric ATV610D11N4 are opțiuni analogice și digitale I/O extinse: 3 intrări analogice (pentru conectarea senzorilor de tensiune, curent sau temperatură/nivel de apă), 6 intrări digitale (dintre care 2 pot fi configurate și ca intrări de impulsuri), 2 ieșiri analogice și 3 ieșiri releu. Dispozitivul are o lățime de 171 mm, o înălțime de 360 mm (423 mm cu placa EMC) și o adâncime de 233 mm, iar greutatea sa este de 7,73 kg. Convertorul de frecvență poate fi montat în poziție verticală, iar în jurul dispozitivului trebuie menținute distanțe minime pentru a asigura o răcire adecvată. Convertorul de frecvență poate fi cablat cu un bobinaj de linie pe partea de alimentare și poate fi configurat cu o ieșire releu pentru a indica o stare de defect.
Schneider Electric Altivar Easy 610 - ATV610D11N4 - convertizor de frecvență, 3f, 400V, 11kW, IP20 date tehnice
Caracteristici principale
Familia de produse: Easy Altivar 610
Tipul produsului: Convertizor de frecvență
Aplicație: Ventilator, pompă, compresor, bandă transportoare
Denumire scurtă a produsului: ATV610
Versiune: Versiune standard
Utilizare: Motoare asincrone, motoare sincrone
Metodă de montare: Montabil în dulap
Caracteristici electrice
Filtru EMC: Încorporat, conform cu IEC 61800-3 categoria C3 până la o lungime a cablului de 50 m
Protecție IP: IP20
Tip de răcire: Flux de aer forțat
Frecvența tensiunii de alimentare: 50...60 Hz +/-5 %
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 380...460 V - 15...10 %
Puterea motorului: 11 kW la sarcină normală, 7,5 kW la sarcină mare
Puterea motorului HP: 15 CP la sarcină normală, 10 CP la sarcină mare
Consum de curent: 22 A la 380 V (sarcină normală), 19,6 A la 460 V (sarcină normală), 16,4 A la 380 V (sarcină mare), 14,6 A la 460 V (sarcină mare)
Putere aparentă: 15,6 kVA la 460 V (sarcină normală), 11,6 kVA la 460 V (sarcină mare)
Curent de ieșire continuu: 23,5 A la 4 kHz sub sarcină normală, 16,5 A la 4 kHz sub sarcină mare
Curent tranzitoriu maxim: 25,9 A pentru până la 60 s (sarcină normală), 24,8 A timp de 60 s (sarcină mare)
Caracteristici de control
Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, cuplu variabil standard
Frecvență de ieșire: 0,1…500 Hz
Frecvență nominală de comutare: 4 kHz
Frecvență de comutare: 2...12 kHz reglabilă
Număr de viteze prestabilite: 16 viteze prestabilite
Protocol port de comunicație: Modbus serial
Card opțional: Slot: card de comunicație, Profibus DP V1; Slot: card de expansiune I/O digital sau analogic; Slot: card de ieșire releu
Caracteristici suplimentare
Tensiune de ieșire: <= tensiune de alimentare
Compensare alunecare motor: Automată la orice sarcină, Reglabilă, Nu este disponibilă cu legea motorului cu magnet permanent, Poate fi dezactivată
Rampele de accelerare și decelerare: S, U sau personalizate, reglabile separat între 0,01 și 9000 s
Frânare de oprire: injecție CC
Funcții de protecție
Protecție termică: motor, Defecțiune fază motor: motor, Protecție termică: acționare, Supraîncălzire: acționare, Supracurent între fazele de ieșire și împământare: acționare, Supraîncărcare tensiune de ieșire: acționare, Protecție la scurtcircuit: acționare, Defecțiune fază motor: acționare, Supraîncărcări pe magistrala CC: acționare, Supraîncărcare rețea: acționare, Subîncărcare rețea: acționare, Defecțiune fază rețea: acționare, Viteză excesivă: acționare, Întrerupere circuit de control: acționare. Caracteristici de mediu Nivel de zgomot: 56 dB conform 86/188/CEE
Disipare termică: 310 W (flux de aer forțat) la 380 V, frecvență de comutare 4 kHz
Poziție de funcționare: Verticală +/- 10 grade
Temperatură ambiantă de funcționare: -15…45 °C (fără reducere a puterii), 45…60 °C (cu reducere a puterii) Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1 % la fiecare 100 m
Caracteristici de mediu: Clasa de protecție împotriva contaminării chimice 3C3 conform IEC 60721-3-3, protecție împotriva contaminării cu praf clasa 3S3 conform IEC 60721-3-3
Standarde și conformitate
Standarde: IEC 61800-3, Mediu 2 categoria C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Marcaje: CE
Caracteristici fizice
Lățime: 171 mm
Înălțime: 360 mm, 423 mm cu placă EMC
Adâncime: 233 mm
