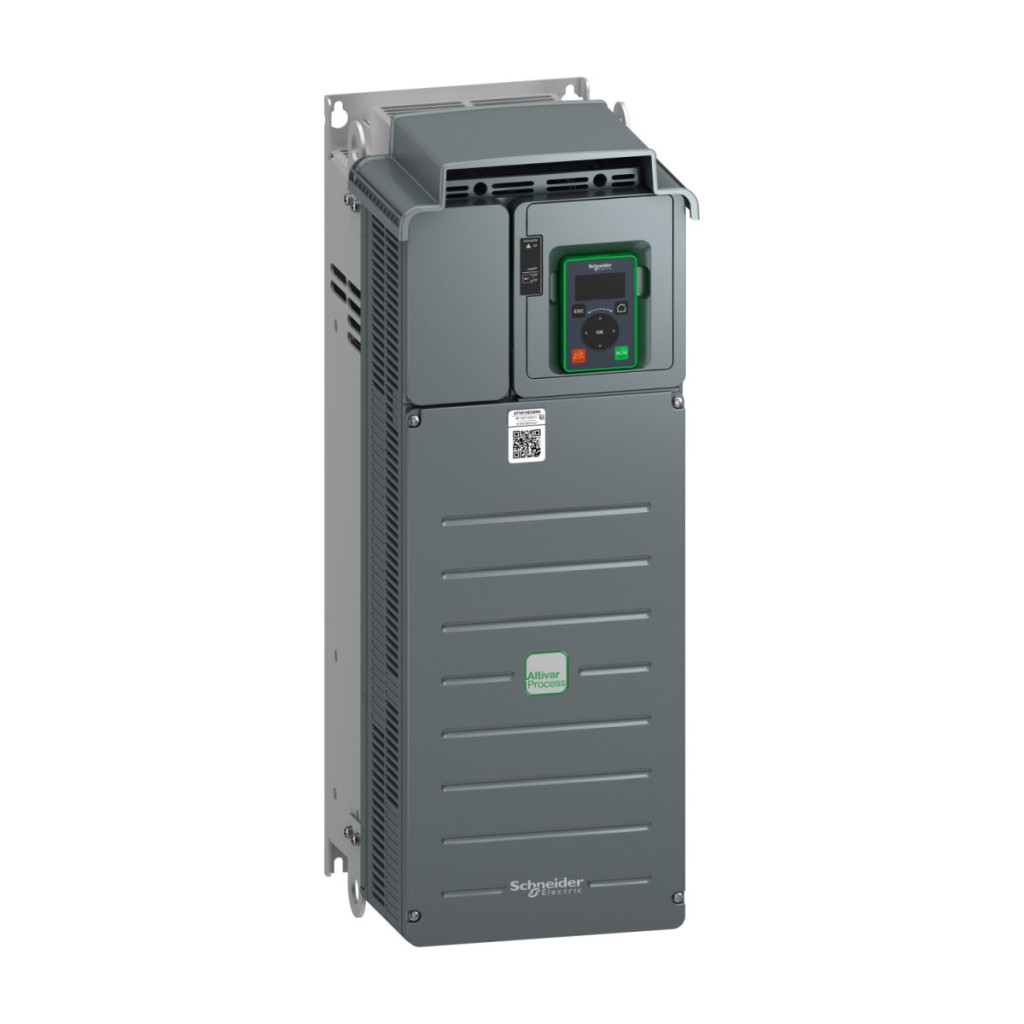

Schneider Electric Altivar Easy 610 - ATV610D30N4 - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Easy Altivar 610
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Ventilator, pompe, compresoare, benzi transportoare
Denumire scurtă a dispozitivului: ATV610
Versiune: Versiune standard
Utilizare prevăzută: Motoare asincrone, motoare sincrone
Metodă de montare: Poate fi montat într-un dulap
Filtru EMC: Încorporat, conform cu IEC 61800-3 categoria C3 cu o lungime a cablului de 50 m
Grad de protecție IP: IP20
Tip de răcire: Convecție forțată
Caracteristici electrice
Frecvență de alimentare: 50...60 Hz +/-5%
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 380...460 V - 15...10%
Puterea motorului kW: 30 kW la sarcină normală, 22 kW la sarcină mare
Puterea motorului HP: 40 CP la sarcină normală, 30 CP la sarcină mare
Curent de alimentare: 62,5 A la 380 V (sarcină normală), 55,8 A la 460 V (sarcină normală), 49,7 A la 380 V (sarcină mare), 42,5 A la 460 V (sarcină mare)
Curent de scurtcircuit preconizat la rețea: 22 kA
Putere aparentă: 44,5 kVA la 460 V (sarcină normală), 33,8 kVA la 460 V (sarcină mare)
Curent de ieșire continuu: 61,5 A la 4 kHz sub sarcină normală, 46,3 A la 4 kHz sub sarcină mare
Curent tranzitoriu maxim: 67,7 A timp de până la 60 s (sarcină normală), 69,5 A timp de până la 60 s (sarcină mare)
Profil de control al motorului asincron: Standard cuplu variabil, cuplu constant standard, mod cuplu optimizat
Frecvență de ieșire: 0,1…500 Hz
Frecvență nominală de comutație: 4 kHz
Frecvență de comutație: 2...12 kHz reglabilă
Număr de viteze prestabilite: 16 viteze prestabilite
Comunicare
Protocol port de comunicare: Modbus serial
Carduri opționale: Slot A: card de comunicare Profibus DP V1, Slot A: card de expansiune I/O digital sau analogic, Slot A: card de ieșire releu
Funcții de control
Compensarea alunecării motorului: Automată, independentă de sarcină, Dezactivabilă, Reglabilă, Nu este disponibilă pentru motoarele cu magneți permanenți
Rampele de accelerare și decelerare: S, U sau personalizate, Lineare, reglabile individual de la 0,01 la 9000 s
Frânare până la oprire: Injecție DC
Protecție
Tipuri de protecție: Protecție termică: motor, Defecțiune fază motor: motor, Protecție termică: convertizor de frecvență, Supraîncălzire: convertizor de frecvență, Supracurent între fazele de ieșire și împământare: convertizor de frecvență, Supraîncărcare tensiune de ieșire: convertizor de frecvență, Protecție la scurtcircuit: convertizor de frecvență, Întrerupere fază motor: convertizor de frecvență, Supra tensiune pe magistrala CC: convertizor de frecvență, Supra tensiune rețea: convertizor de frecvență, Sub tensiune rețea: convertizor de frecvență, Pierdere fază rețea: convertizor de frecvență, Viteză excesivă: convertizor de frecvență, Întrerupere în circuitul de control: convertizor de frecvență
Intrări și ieșiri
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți, AI1, AI2, AI3 curent configurabil prin software: 0...20 mA, impedanță: 250 Ohm, rezoluție 12 biți, AI2, AI3 senzor de temperatură sau senzor de nivel al apei configurabil prin software
Număr de intrări digitale: 6
Tip intrare digitală: DI1...DI6 intrare logică programabilă, 24 V CC (<= 30 V), impedanță: 3,5 kOhm, DI5, DI6 intrare impuls programabilă: 0...30 kHz, 24 V CC (<= 30 V)
Număr de ieșiri analogice: 2
Tip ieșire analogică: Curent configurabil prin software AQ1, AQ2: 0...20 mA, rezoluție 10 biți, tensiune configurabile prin software AQ1, AQ2: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Număr de ieșiri releu: 3
Tip ieșire releu: Logică releu configurabilă R1: releu de defect NO/NC durată de viață electrică 100.000 cicluri, Logică releu configurabilă R2: releu secvențial NO durată de viață electrică 100.000 cicluri, Logică releu configurabilă R3: releu de secvență NO durată de viață electrică 100.000 de cicluri
Caracteristici mecanice
Lățime: 226 mm
Înălțime: 613 mm, 706 mm cu placă EMC
Adâncime: 271 mm
Poziție de funcționare: Verticală +/- 10 grade
Caracteristici de mediu
Nivel de zgomot: 75 dB în conformitate cu 86/188/CEE
Pierdere de putere: 649 W (convectie forțată) la 380 V, frecvență de comutare 4 kHz, 91 W (convecție naturală) la 380 V, frecvență de comutare 4 kHz
Volum aer de răcire: 240 m3/h
Umiditate relativă: 5 până la 95% fără condens, conform IEC 60068-2-3
Temperatura ambiantă de funcționare: -15…45 °C (fără reducere a puterii), 45…60 °C (cu factor de reducere a puterii)
Temperatură de depozitare: -40…70 °C
Altitudine de funcționare: <= 1000 m fără reducere de putere, 1000...4800 m cu reducere de 1% la fiecare 100 m
Standarde și conformitate
Standarde: IEC 61800-3, Mediu 2 categoria C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Marcaj: CE
