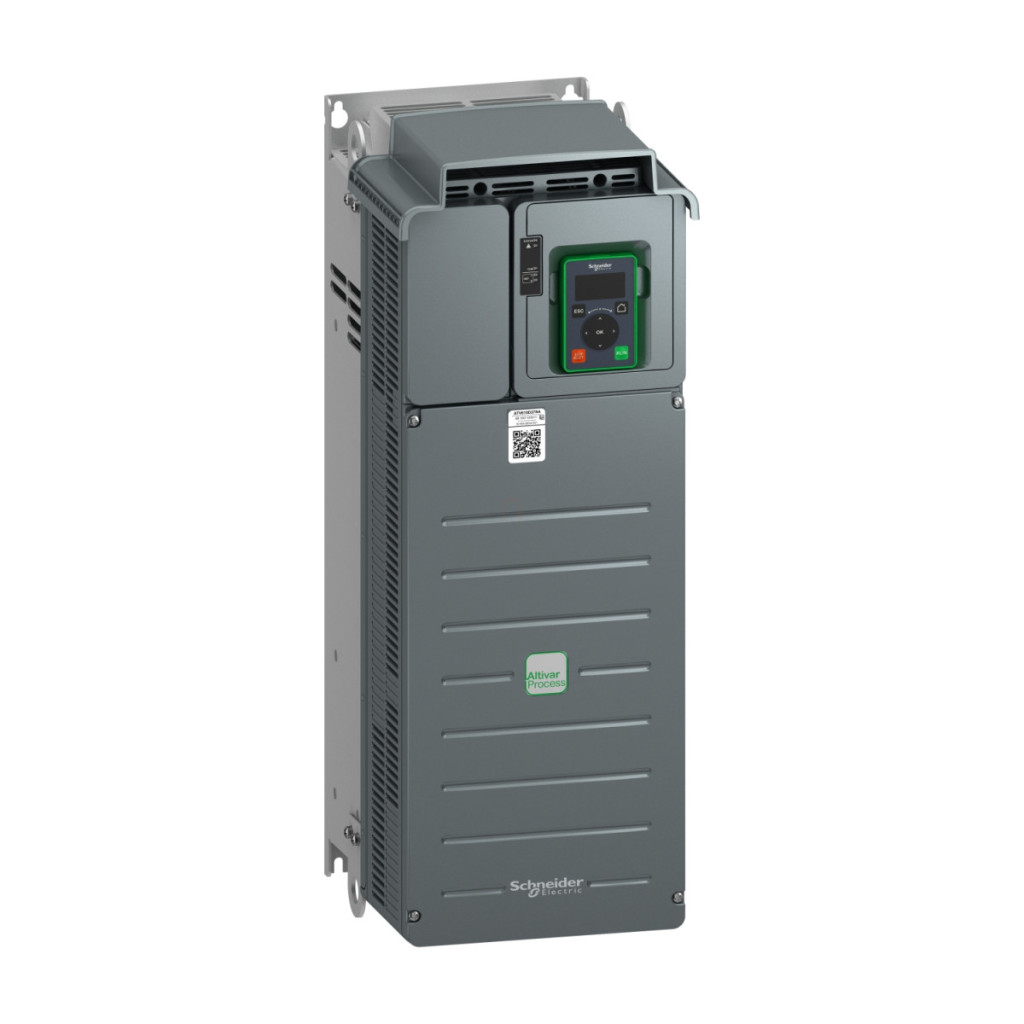

Convertorul de frecvență Schneider Electric Easy Altivar 610 ATV610D37N4 este o soluție compactă, versatilă și extrem de eficientă pentru aplicații cu ventilatoare, pompe, compresoare și benzi transportoare. Acest convertizor de frecvență modern este alegerea perfectă pentru controlul motoarelor asincrone și sincrone atunci când aveți nevoie de un control precis al vitezei. Convertorul de frecvență are o putere a motorului de 37 kW (50 CP) în modul normal și de 30 kW (40 CP) în modul de funcționare intensă. ATV610D37N4 necesită o sursă de alimentare trifazată în intervalul 380-460 V la o frecvență de 50-60 Hz. Datorită clasei de protecție IP20, este proiectat pentru montarea în dulap, unde sistemul său de răcire cu convecție forțată funcționează eficient. Filtrul EMC încorporat este conform cu standardul IEC 61800-3 categoria C3 pentru lungimi de cablu de până la 50 de metri. Dispozitivul oferă o flexibilitate remarcabilă în adaptarea la condițiile de aplicare. Frecvența de ieșire poate fi reglată în intervalul 0,1-500 Hz, iar frecvența de comutare poate fi controlată între 2-12 kHz. Convertorul de frecvență stochează 16 programe de viteză prestabilite și are mai multe profiluri de control al motorului, inclusiv moduri de cuplu constant și cuplu variabil, precum și control optimizat al cuplului. Rampele de accelerare și decelerare reglabile liniar pot fi setate între 0,01 și 9000 de secunde și pot fi, de asemenea, S, U și personalizate. Injectarea de curent continuu este disponibilă și pentru frânarea motorului. ATV610D37N4 este echipat cu un sistem de protecție remarcabil, care include o serie de funcții de protecție, printre care: supraîncălzirea motorului, pierderea de fază, supracurent, supratensiune, defect al circuitului de control și protecție împotriva defectelor la împământare. Echipamentul poate fi utilizat la temperaturi ambientale cuprinse între -15 și +45 °C fără reducerea puterii, în timp ce reducerea puterii este necesară între 45 și 60 °C. Când se operează la altitudini de peste 1000 de metri deasupra nivelului mării, trebuie aplicată o reducere de 1% la fiecare 100 de metri, până la 4800 de metri. În ceea ce privește opțiunile de comunicare, ATV610D37N4 are un port de comunicare serial Modbus și pot fi instalate carduri accesorii suplimentare, cum ar fi un card de comunicare Profibus DP V1, carduri de expansiune I/O digitale sau analogice sau un card de ieșire releu. Versatilitatea dispozitivului este asigurată de 3 intrări analogice (senzor de tensiune, curent, temperatură sau nivel de apă), 6 intrări discrete (intrare logică programabilă sau impuls), 2 ieșiri analogice și 3 ieșiri releu. Convertorul de frecvență are o lățime de 226 mm, o înălțime de 613 mm (706 mm cu placa EMC) și o adâncime de 271 mm, cu o greutate netă de 25,5 kg.
Schneider Electric Altivar Easy 610 - ATV610D37N4 - convertizor de frecvență, 3f, 400V, 37kW, IP20 date tehnice
Caracteristici de bază
Familia de produse: Easy Altivar 610
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Ventilator, pompe, compresoare, benzi transportoare
Denumire scurtă a dispozitivului: ATV610
Versiune: Versiune standard
Utilizare prevăzută: Motoare asincrone, motoare sincrone
Metoda de montare: Poate fi montat într-un dulap
Filtru EMC: Integrat, conform cu IEC 61800-3 categoria C3 până la 50 m
Grad de protecție IP: IP20
Tip de răcire: Convecție forțată
Caracteristici electrice
Frecvență de alimentare: 50...60 Hz +/-5%
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare: 380...460 V - 15...10 %
Puterea motorului kW: 37 kW în modul normal, 30 kW în modul de funcționare intensă
Puterea motorului HP: 50 HP în modul normal, 40 HP în modul de funcționare intensă
Curentul de linie: 76,6 A la 380 V (mod normal), 68,3 A la 460 V (mod normal), 65,8 A la 380 V (mod de sarcină mare), 56,8 A la 460 V (modul de sarcină mare)
Curentul de scurtcircuit al liniei: 22 kA
Puterea aparentă: 54,4 kVA la 460 V (mod normal), 45,2 kVA la 460 V (mod de funcționare intensă)
Curent de ieșire continuu: 74,5 A la 4 kHz în mod normal, 59,6 A la 4 kHz în mod de funcționare intensă
Curent tranzitoriu maxim: 82 A timp de 60 de secunde (mod normal), 89,4 A timp de 60 de secunde (mod de funcționare intensă)
Caracteristici de control
Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, Cuplu variabil standard
Frecvență de ieșire: 0,1...500 Hz
Frecvență nominală de comutare: 4 kHz
Frecvență de comutare: 2...12 kHz reglabilă
Număr de viteze prestabilite: 16 viteze prestabilite
Protocol port de comunicație: Modbus serial
Card opțional: Slot A: card de comunicație, Profibus DP V1, Slot A: card de expansiune I/O digital sau analogic, Slot A: card de ieșire releu
Funcții suplimentare
Compensarea alunecării motorului: Suprimabilă, Reglabilă, Nu este disponibilă pentru motoarele cu magneți permanenți, Automată indiferent de sarcină
Rampele de accelerare și decelerare: S, U sau personalizate, reglabile liniar individual între 0,01 și 9000 s
Frânare până la oprire: injecție CC
Funcții de protecție
Tipuri de protecție: Protecție termică: motor, Defecțiune fază motor: motor, Protecție termică: acționare, Supraîncălzire: acționare, Supracurent între fazele de ieșire și împământare: acționare, Supraîncărcare tensiune de ieșire: acționare, Protecție scurtcircuit: acționare, Defecțiune fază motor: acționare, Supra tensiune pe magistrala CC: acționare, Supra tensiune rețea: acționare, Sub tensiune rețea: acționare, Pierdere fază rețea: acționare, Viteză excesivă: acționare, Întrerupere circuit de control: acționare
Caracteristici fizice
Lățime: 226 mm
Înălțime: 613 mm, 706 mm cu placă EMC
Adâncime: 271 mm
Greutate netă: 25,5 kg
Caracteristici intrare și ieșire
Număr de intrări analogice: 3
Număr de intrări discrete: 6
Număr de ieșiri analogice: 2
Număr de ieșiri releu: 3
Caracteristici de mediu
Nivel de zgomot: 75 dB conform 86/188/CEE
Temperatura ambiantă de funcționare: -15…45 °C (fără reducere a puterii), 45…60 °C (cu factor de reducere a puterii)
Temperatura de depozitare: -40 până la 70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000 până la 4800 m cu reducere a puterii de 1% la fiecare 100 m
Umiditate relativă: 5…95 % fără condensare conform IEC 60068-2-3
Standarde și conformitate
Standarde: IEC 61800-3, mediu 2, categorie C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Marcaje: CE
