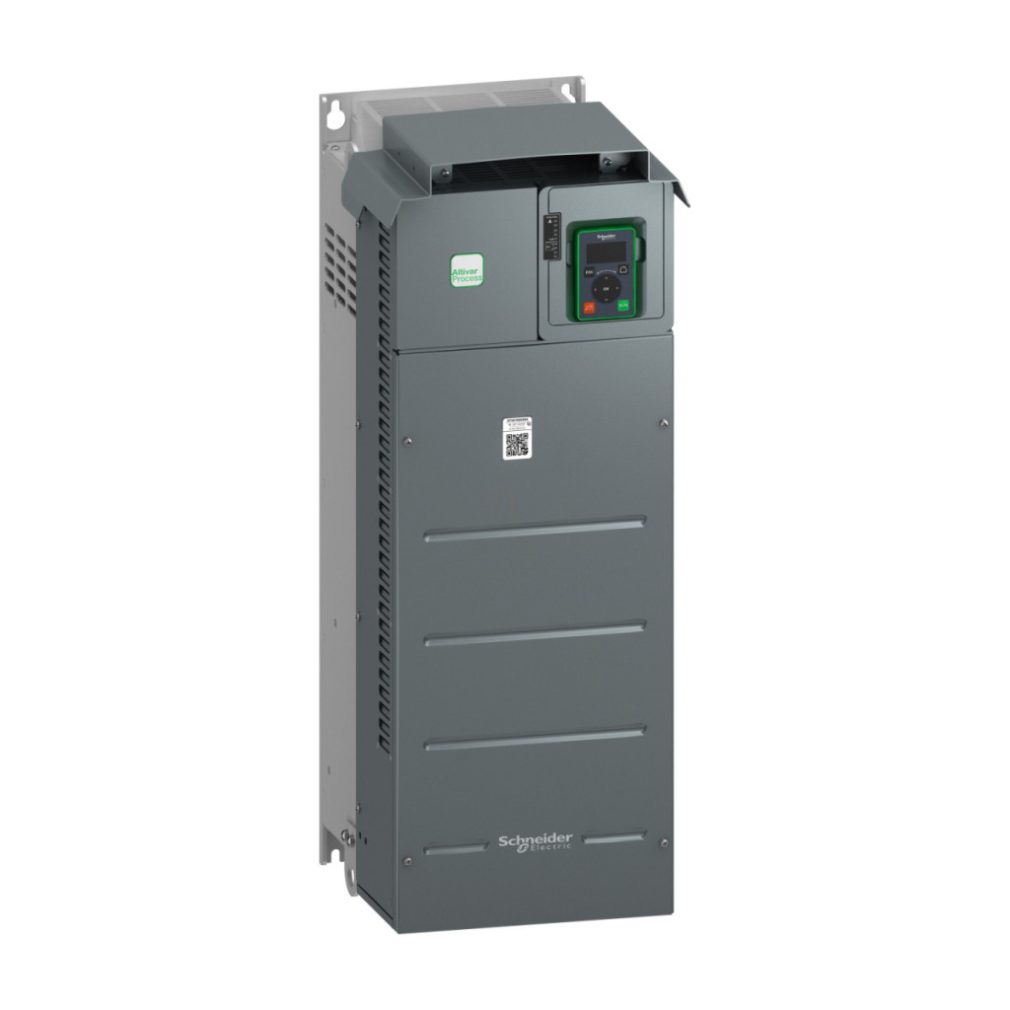

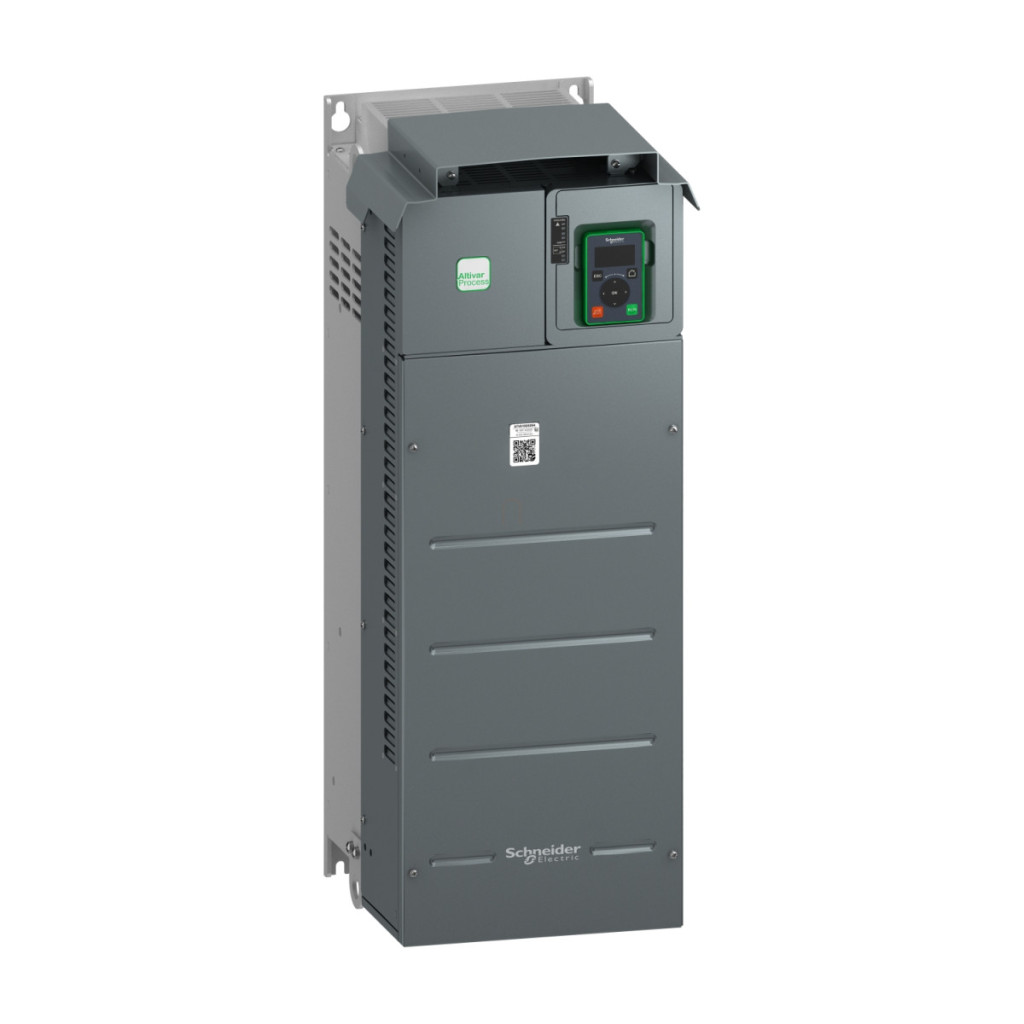

Convertorul de frecvență ATV610D55N4 din gama de produse Easy Altivar 610 de la Schneider Electric este un dispozitiv versatil, de înaltă performanță, conceput special pentru controlul ventilatoarelor, pompelor, compresoarelor și benzilor transportoare. Această versiune cu clasă de protecție IP20 oferă o putere de 55 kW în modul normal și 45 kW sub sarcină mare, ceea ce corespunde unei puteri de 75, respectiv 60 cai putere. Dispozitivul oferă o gamă largă de aplicații, fiind potrivit pentru funcționarea atât a motoarelor asincrone, cât și a celor sincrone. Convertorul de frecvență funcționează cu o tensiune de alimentare trifazată de 380-460 V și este compatibil cu o frecvență de rețea de 50-60 Hz. În modul normal, funcționează cu un consum de curent de 111,5 A la 380 V și 99,7 A la 460 V. La sarcină mare, valorile sunt 95,9 A (380 V) și 84,0 A (460 V). Dispozitivul poate furniza în mod continuu un curent de ieșire de 120 A la o frecvență de comutație de 2,5 kHz în modul normal și 88 A la sarcină mare. Temporar, 132 A este permis timp de 60 de secunde în ambele moduri de funcționare. ATV610D55N4 are caracteristici remarcabile de control al motorului, inclusiv modul de cuplu optimizat și opțiuni de control al cuplului constant și variabil. Gama de frecvențe de ieșire este extrem de largă, reglabilă de la 0,1 la 500 Hz, permițând o gamă largă de control al vitezei. Frecvența nominală de comutare este de 2,5 kHz, dar aceasta poate fi reglată între 1 și 8 kHz. Dispozitivul acceptă 16 trepte de viteză prestabilite, permițând adaptarea flexibilă la diferite situații de aplicare. Convertorul de frecvență are, de asemenea, capacități avansate de comunicare, cu protocol serial Modbus ca standard, dar poate fi extins cu compatibilitate Profibus DP V1 prin intermediul cardurilor care pot fi inserate în slotul A, precum și carduri de expansiune I/O digitale sau analogice sau carduri de ieșire releu. Dispozitivul oferă funcții detaliate de protecție, inclusiv protecție împotriva suprasarcinii, supraîncălzirii, scurtcircuitului și defectării fazei, atât pentru motor, cât și pentru unitate. Dispozitivul are o lățime de 290 mm, o înălțime de 762 mm (922 mm cu placa EMC) și o adâncime de 323 mm. Dispozitivul poate fi utilizat într-o gamă largă de condiții de mediu: între -15 și 45 °C fără reducerea puterii și între 45 și 60 °C cu reducerea puterii. Convertorul de frecvență poate funcționa la putere maximă până la o altitudine de 1000 m deasupra nivelului mării și, peste această altitudine, până la 4800 m, cu o reducere a puterii de 1% la fiecare 100 de metri.
Schneider Electric Altivar Easy 610 - ATV610D55N4 date tehnice
Caracteristici generale
Familia de produse: Easy Altivar 610
Tipul produsului: Convertizor de frecvență
Aplicație specifică: Ventilator, pompă, compresor, bandă transportoare
Denumire scurtă a dispozitivului: ATV610
Versiune: Versiune standard
Domeniu de aplicare: Motoare asincrone, motoare sincrone
Metodă de montare: Montabil în dulap
Filtru EMC: Încorporat, conform cu IEC 61800-3 categoria C3 până la 50 m
Protecție IP: IP20
Tip de răcire: Flux de aer forțat
Caracteristici electrice
Frecvența tensiunii de alimentare: 50...60 Hz +/-5 %
Număr de faze de rețea: 3 faze
Tensiune nominală de alimentare [Us]: 380...460 V - 15...10 %
Puterea motorului kW: 55 kW la sarcină normală, 45 kW la sarcină mare
Puterea motorului HP: 75 CP la sarcină normală, 60 CP la sarcină mare
Curent rețea: 111,5 A la 380 V (sarcină normală), 99,7 A la 460 V (sarcină normală), 95,9 A la 380 V (sarcină mare), 84,0 A la 460 V (sarcină mare)
Isc prospectiv: 22 kA
Putere aparentă: 79,5 kVA la 460 V (sarcină normală), 66,9 kVA la 460 V (sarcină mare)
Curent de ieșire continuu: 88 A la 2,5 kHz sub sarcină mare, 120 A la 2,5 kHz sub sarcină normală
Curent tranzitoriu maxim: 132 A timp de 60 de secunde (sarcină mare), 132 A timp de 60 de secunde (sarcină normală)
Caracteristici de reglare și control
Profil de control al motorului asincron: Mod cuplu optimizat, standard cuplu constant, standard cuplu variabil
Frecvență de ieșire: 0,1...500 Hz
Frecvență nominală de comutare: 2,5 kHz
Frecvență de comutare: 1...8 kHz reglabilă
Număr de viteze prestabilite: 16 viteze prestabilite
Protocol port de comunicație: Modbus serial
Opțiuni card de expansiune: Slot A: card de comunicație, Profibus DP V1, Slot A: placă de expansiune I/O digitală sau analogică, Slot A: placă de ieșire releu
Caracteristici fizice și conexiuni
Lățime: 290 mm
Înălțime: 762 mm, 922 mm cu placă EMC
Adâncime: 323 mm
Conexiune electrică: Control, terminal cu șurub: 0,5...1,5 mm², Latura rețelei, terminal cu șurub: 70...120 mm², Motor, conexiune cu șurub: 70...120 mm²
Tip conector: 1 RJ45 (pe terminal grafic la distanță) pentru conexiune serială Modbus
Caracteristici de mediu
Temperatură ambiantă de funcționare: -15...45 °C (fără reducere a puterii), 45...60 °C (cu factor de reducere a puterii)
Temperatură ambiantă de depozitare: -40...70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere a puterii de 1% la fiecare 100 de metri
Umiditate relativă: 5...95 % fără condensare, conform IEC 60068-2-3
Caracteristici de mediu: Protecție împotriva contaminării chimice clasa 3C3 conform IEC 60721-3-3, protecție împotriva contaminării cu praf clasa 3S3 conform IEC 60721-3-3
Standarde: IEC 61800-3, Mediu 2, Categoria C3 conform IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Marcaje: CE
