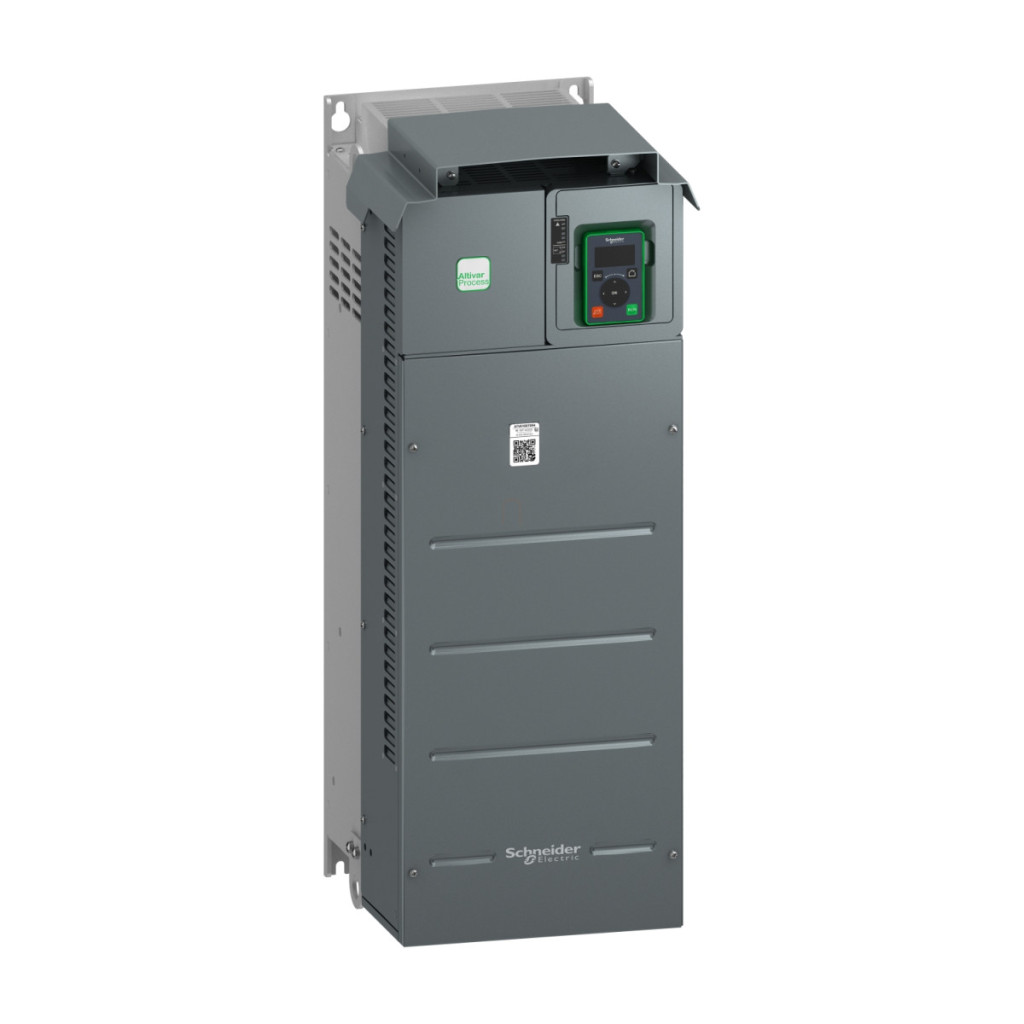

Convertorul de frecvență Easy Altivar 610 ATV610D75N4 este un dispozitiv versatil, protejat IP20, de la Schneider Electric, optimizat special pentru aplicații cu ventilatoare, pompe, compresoare și benzi transportoare. Această versiune de 75 kW (sarcină normală) / 55 kW (sarcină grea) funcționează cu o sursă de alimentare trifazată de 380-460 V și oferă performanțe remarcabile în medii industriale. Convertorul de frecvență ATV610D75N4 dispune de funcții inteligente de control al motorului, inclusiv cuplu constant, mod de cuplu optimizat și control variabil al cuplului. Dispozitivul oferă flexibilitate maximă cu o gamă de frecvență de ieșire de 0,1-500 Hz și o frecvență comutabilă de 1-8 kHz. Poate furniza un curent de ieșire continuu de 145 A în modul normal și 106 A în modul de sarcină grea la o frecvență de comutare de 2,5 kHz. Dispozitivul are, de asemenea, 16 trepte de viteză prestabilite, permițând un control extrem de precis în orice aplicație. Convertorul de frecvență este echipat cu un filtru EMC încorporat care respectă standardul IEC 61800-3 categoria C3, cu o lungime a cablului de 50 de metri. Datorită răcirii prin convecție forțată, acesta poate fi utilizat într-un interval larg de temperaturi, de la -15 °C la +45 °C, fără nicio reducere a performanței, iar între 45 °C și 60 °C poate fi utilizat cu performanțe reduse. Dispozitivul poate fi instalat și la altitudini mari: până la 1000 m deasupra nivelului mării fără nicio pierdere de performanță, iar între 1000 și 4800 m funcționează cu o reducere de 1% a curentului la fiecare 100 de metri. Dispozitivul are o rezistență remarcabilă la vibrații: 1,5 mm vârf la vârf (f= 2...13 Hz) și 1 gn (f= 13...200 Hz) conform IEC 60068-2-6 și rezistență la impact de 15 gn până la 11 ms conform IEC 60068-2-27. În ceea ce privește opțiunile de comunicare, ATV610D75N4 utilizează protocolul serial Modbus ca standard și poate fi extins cu diverse carduri opționale (slot A): card de comunicare (Profibus DP V1), card de expansiune I/O digital sau analogic sau card de ieșire releu. Dispozitivul are 3 intrări analogice, 6 intrări digitale, 2 ieșiri analogice și 3 ieșiri releu. Intrările analogice pot fi configurate în software ca tensiune (0...10 V CC) sau curent (0...20 mA), iar intrările AI2 și AI3 pot fi utilizate și ca intrări pentru senzor de temperatură sau senzor de nivel al apei. Dintre intrările digitale, DI5 și DI6 pot fi configurate și ca intrări de impulsuri (0...30 kHz). Funcțiile de protecție ale dispozitivului includ protecția termică a motorului și a unității de acționare, protecția împotriva defectării de fază, protecția împotriva supracurentului, supratensiunii și subtensiunii, precum și o serie de alte funcții de protecție care asigură o durată lungă de viață și o funcționare fiabilă.
Date tehnice Easy Altivar 610 ATV610D75N4
Caracteristici generale
Familia de produse: Easy Altivar 610
Tipul produsului: Convertizor de frecvență
Aplicație: Ventilator, pompe, compresoare, benzi transportoare
Denumire scurtă a dispozitivului: ATV610
Versiune: Versiune standard
Utilizare prevăzută: Motoare asincrone, motoare sincrone
Metoda de montare: Poate fi montat într-un dulap
Caracteristici electrice
Filtru EMC: Încorporat, conform cu IEC 61800-3 C3 categorie până la 50 m
Protecție IP: IP20
Metodă de răcire: Convecție forțată
Frecvența sursei de alimentare: 50...60 Hz +/-5 %
Număr de faze ale rețelei: 3 faze
Tensiune nominală de alimentare: 380...460 V - 15...10 %
Caracteristici de performanță
Puterea motorului kW: 75 kW la sarcină normală, 55 kW la sarcină mare
Puterea motorului HP: 100 CP la sarcină normală, 75 CP la sarcină mare
Curent de alimentare: 147,9 A la 380 V (sarcină normală), 130,2 A la 460 V (sarcină normală), 115,8 A la 380 V (sarcină mare), 101,7 A la 460 V (sarcină mare)
Isc de linie preconizat: 22 kA
Putere aparentă: 103,7 kVA la 460 V (sarcină normală), 81,0 kVA la 460 V (sarcină mare)
Curent de ieșire continuu: 145 A la 2,5 kHz sub sarcină normală, 106 A la 2,5 kHz sub sarcină mare
Curent tranzitoriu maxim: 160 A timp de 60 de secunde (sarcină normală), 159 A timp de 60 de secunde (sarcină mare)
Caracteristici de control
Profil de control al motorului asincron: Standard cuplu constant, Mod cuplu optimizat, Cuplu variabil standard
Frecvență de ieșire: 0,1...500 Hz
Frecvență nominală de comutație: 2,5 kHz
Frecvență de comutație: 1...8 kHz reglabilă
Număr de viteze prestabilite: 16 viteze prestabilite
Comunicare
Protocol port de comunicare: Modbus serial
Card opțional: Slot A: card de comunicare, Profibus DP V1, Slot A: card de expansiune I/O digital sau analogic, Slot A: card de ieșire releu
Caracteristici I/O
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți; AI1, AI2, AI3 curent configurabil prin software: 0...20 mA, impedanță: 250 Ohm, rezoluție 12 biți; AI2, AI3 senzor de temperatură sau senzor de nivel al apei configurabil prin software Număr de intrări digitale: 6 Tipul intrării digitale: DI1...DI6 intrare logică programabilă, 24 V CC (<= 30 V), impedanță: 3,5 kOhm; DI5, DI6 programabile ca intrări de impulsuri: 0...30 kHz, 24 V CC (<= 30 V) Număr de ieșiri analogice: 2 Tip de ieșire analogică: Curent configurabile prin software AQ1, AQ2: 0...20 mA, rezoluție 10 biți; Tensiune configurabile prin software AQ1, AQ2: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Număr de ieșiri releu: 3
Tip ieșire releu: Logică releu configurabilă R1: releu de defect NO/NC durabilitate electrică 100.000 cicluri; Logică releu configurabilă R2: releu de secvență NO durabilitate electrică 100.000 cicluri; Logică releu configurabilă R3: releu de secvență NO durabilitate electrică 100.000 cicluri
Caracteristici fizice
Lățime: 290 mm;
Înălțime: 762 mm, 922 mm cu placă EMC;
Adâncime: 323 mm;
Greutate netă: 53 kg;
Parametri de mediu
Nivel de zgomot: 78 dB conform 86/188/CEE
Interval de temperatură de funcționare: -15…45 °C (fără reducerea performanței), 45…60 °C (cu reducerea performanței)
Temperatură de depozitare: -40 până la 70 °C Altitudine de funcționare: <= 1000 m fără reducerea performanței, 1000 până la 4800 m cu reducerea curentului de 1% la fiecare 100 m Umiditate relativă: 5…95 % fără condensare conform IEC 60068-2-3
Conformitate cu standardele: IEC 61800-3, Mediu 2 categoria C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Marcaj: CE
