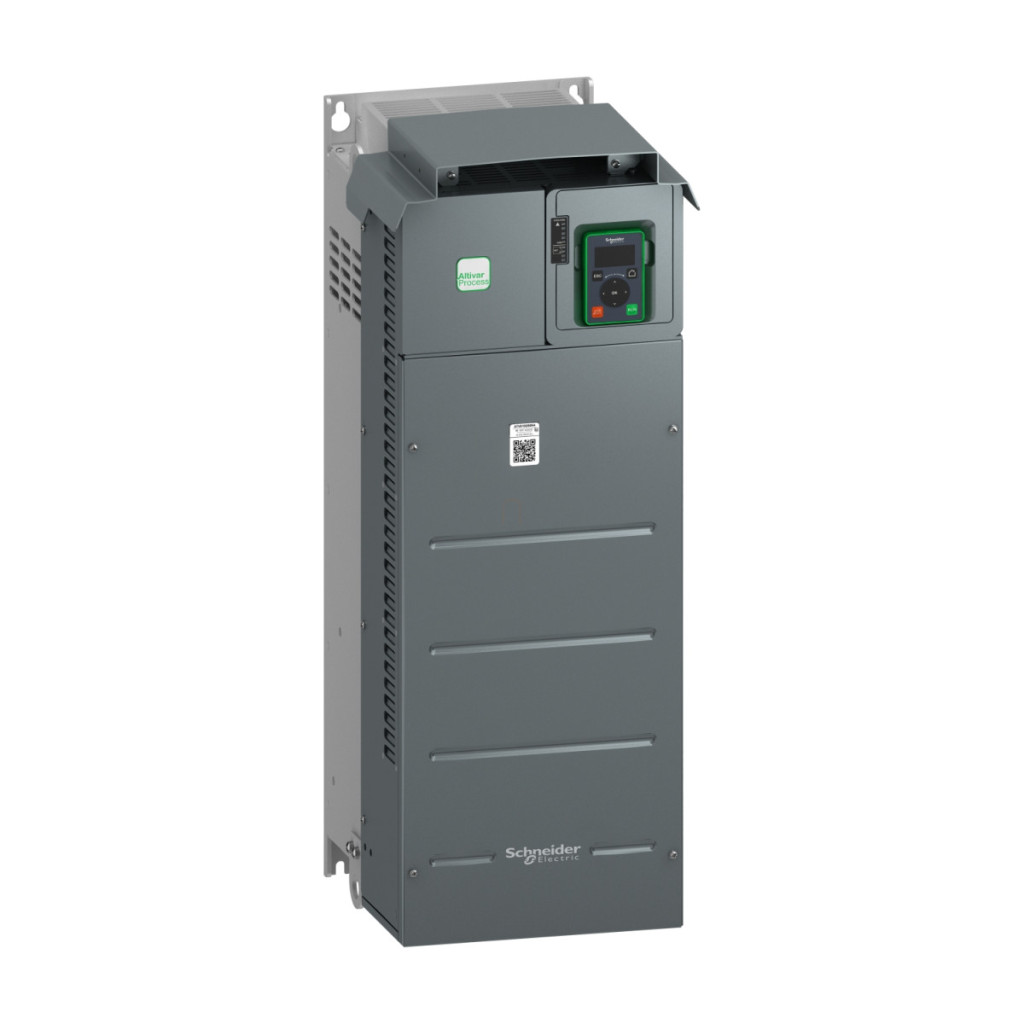

Convertorul de frecvență Schneider Electric Easy Altivar 610 seria ATV610D90N4 este un dispozitiv de înaltă performanță de 90 kW, conceput special pentru controlul ventilatoarelor, pompelor, compresoarelor și benzilor transportoare. Acest model este un dispozitiv standard cu clasă de protecție IP20, ceea ce îl face alegerea perfectă pentru instalarea în dulapuri în medii industriale. Convertorul de frecvență ATV610D90N4 funcționează cu o alimentare trifazată între 380 și 460 V și este capabil să acționeze motoare asincrone de 90 kW în modul normal și motoare de 75 kW în modul de sarcină grea. În termeni de putere, aceasta echivalează cu 125 CP în modul normal și 100 CP în modul de mare putere. Dispozitivul este potrivit pentru controlul motoarelor asincrone și sincrone, oferind o soluție extrem de versatilă pentru o gamă largă de aplicații. Filtrul EMC încorporat este conform cu cerințele IEC 61800-3 C3, cu o lungime a cablului de 50 de metri, asigurând compatibilitatea electromagnetică în medii industriale. Convertorul de frecvență oferă o serie de profiluri sofisticate de control al motorului: mod cuplu optimizat, standard cuplu variabil și standard cuplu constant. Frecvența de ieșire este reglabilă între 0,1 și 500 Hz, oferind o gamă largă de funcționare. Frecvența nominală de comutare este de 2,5 kHz, dar aceasta poate fi reglată între 1 și 8 kHz, permițând utilizatorului să găsească echilibrul optim între zgomot, generarea de căldură și performanță. Dispozitivul oferă 16 viteze prestabilite, permițând un control flexibil al procesului. Opțiunile de comunicare includ protocolul serial Modbus și carduri de comunicare Profibus DP V1 opționale extensibile, carduri de expansiune I/O digitale sau analogice și carduri de ieșire cu releu. Convertorul de frecvență include funcții detaliate de protecție, inclusiv protecție termică a motorului și a acționării, protecție împotriva defectării de fază, protecție împotriva supracurentului, supratensiunii și subtensiunii, precum și o serie de alte funcții de siguranță. Răcirea forțată cu aer asigură un debit de aer de 295 m³/h, permițând o funcționare fiabilă până la o temperatură ambiantă de 45 °C fără reducerea puterii sau până la 60 °C cu reducerea puterii. Dispozitivul poate fi montat vertical cu o toleranță de ±10 grade, ceea ce este important pentru a asigura o răcire adecvată. Convertorul de frecvență are 3 intrări analogice, 2 ieșiri analogice, 6 intrări digitale și 3 ieșiri releu, oferind o gamă largă de opțiuni de control. Configurabilitatea software a intrărilor și ieșirilor oferă flexibilitate suplimentară pentru personalizarea aplicațiilor.
Schneider Electric Altivar Easy 610 - ATV610D90N4 - convertizor de frecvență, 3f, 400V, 90kW, IP20 date tehnice
Date de bază
Familia de produse: Easy Altivar 610
Tipul produsului: Convertizor de frecvență
Domeniu de aplicare: Ventilator, pompe, compresoare, benzi transportoare
Abreviere model: ATV610
Versiune: Versiune standard
Utilizare prevăzută: Motoare asincrone, motoare sincrone
Instalare și protecție
Metodă de montare: Poate fi montat într-un dulap
Filtru EMC: Încorporat, conform cu IEC 61800-3 categoria C3 cu lungime cablu de 50 m
Clasă de protecție IP: IP20
Tip de răcire: Flux de aer forțat
Poziție de funcționare: Verticală ±10 grade
Volum aer de răcire: 295 m³/h
Caracteristici electrice
Frecvență de alimentare: 50...60 Hz ±5 %
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 380...460 V - 15...10 %
Puterea motorului kW: 90 kW în funcționare normală, 75 kW sub sarcină mare
Puterea motorului HP: 125 CP în mod normal, 100 CP sub sarcină mare
Curent rețea: 177,8 A la 380 V (mod normal), 159,9 A la 460 V (mod normal)
Curent de scurtcircuit preconizat la rețea: 50 kA
Putere aparentă: 127,4 kVA la 460 V (mod normal)
Curent de ieșire continuu: 173 A la 2,5 kHz în mod normal, 145 A la 2,5 kHz sub sarcină mare
Curent tranzitoriu maxim: 190 A pentru până la 60 s (mod normal), 218 A timp de 60 s (sarcină mare)
Caracteristici de control
Profil de control al motorului asincron: Mod cuplu optimizat, Standard cuplu variabil, Standard cuplu constant
Frecvență de ieșire: 0,1...500 Hz
Frecvență nominală de comutație: 2,5 kHz
Frecvență de comutație: 1...8 kHz reglabilă
Număr de viteze prestabilite: 16 viteze prestabilite
Comunicare și conexiune
Protocol port de comunicare: Modbus serial
Carduri opționale: Slot A: card de comunicare, Profibus DP V1; Slot A: card de expansiune I/O digital sau analogic; Slot A: card de ieșire releu
Tip conector: 1 RJ45 (pe terminal grafic la distanță) pentru conexiune serială Modbus
Interfață fizică: RS 485 cu 2 fire pentru conexiune serială Modbus
Viteză de transmisie: 4,8, 9,6, 19,2, 38,4 kbit/s pentru conexiune serială Modbus Caracteristici de intrare și ieșire Număr de intrări analogice: 3 Număr de intrări digitale: 6 Număr de ieșiri analogice: 2 2 Număr de ieșiri releu: 3 Caracteristici de mediu Nivel de zgomot: 78 dB conform 86/188/CEE Disipare de putere: 1745 W (flux de aer forțat) la 380 V, frecvență de comutare 2,5 kHz
Temperatura ambiantă de funcționare: -15 până la 45 °C (fără reducere a puterii), 45 până la 60 °C (cu factor de reducere a puterii)
Temperatura de depozitare: -40…70 °C
Altitudine de funcționare: <= 1000 m fără reducere a puterii, 1000...4800 m cu reducere de 1% la fiecare 100 de metri
Caracteristici fizice
Lățime: 290 mm
Înălțime: 762 mm (922 mm cu placă EMC)
Adâncime: 323 mm
Greutate netă: 53 kg
