Familia de produse Schneider Electric Easy Altivar 610 de convertoare de frecvență reprezintă o calitate și fiabilitate excepționale în domeniul automatizării industriale. Convertizorul de frecvență ATV610U40N4 este rezultatul celor mai recente dezvoltări ale Schneider Electric, oferind soluția perfectă pentru controlul ventilatoarelor, pompelor, compresoarelor și benzilor transportoare. Dispozitivul poate fi alimentat de la o sursă de alimentare trifazată de 380-460 V, cu o putere nominală de 4 kW în modul normal și 3 kW în modul de funcționare intensă. Dispozitivul este potrivit pentru funcționarea motoarelor de 5 CP (în modul normal), ceea ce asigură o gamă largă de aplicații în diverse medii industriale. Dispozitivul are protecție IP20, care necesită instalarea într-un dulap, și este echipat cu răcire prin convecție forțată pentru o gestionare optimă a temperaturii. Convertorul de frecvență ATV610U40N4 oferă opțiuni de control flexibile pentru motoare asincrone și sincrone. Sunt disponibile trei profiluri de control diferite: modul cuplu optimizat, cuplu variabil standard și cuplu constant standard. Gama de frecvențe de ieșire este reglabilă de la 0,1 la 500 Hz, în timp ce frecvența nominală de comutare este de 4 kHz, care poate fi modificată între 2 și 12 kHz. Dispozitivul are 16 viteze prestabilite, care pot fi deosebit de utile pentru aplicații cu profile de sarcină variabile. Interfața de comunicație serială Modbus permite integrarea ușoară a sistemului în rețelele de automatizare existente. Convertorul de frecvență are o serie de funcții de protecție, inclusiv protecție împotriva supraîncălzirii motorului, detectarea pierderii de fază a motorului, protecție împotriva supraîncălzirii unității, protecție împotriva supracurentului de fază și de împământare, protecție împotriva supratensiunii de ieșire, protecție la scurtcircuit al unității de acționare, protecție la supratensiune a magistralei de curent continuu, protecție la supratensiune și subtensiune a rețelei electrice, detectarea pierderii de fază a rețelei electrice și protecție la supraturație. Aceste protecții asigură împreună durata lungă de viață și funcționarea fiabilă a dispozitivului și a motorului conectat. Rampele de accelerare și decelerare S, U sau personalizate pot fi setate între 0,01 și 9000 de secunde, iar compensarea alunecării motorului poate fi, de asemenea, reglată cu precizie. Dispozitivul are o lățime de 145 mm, o înălțime de 297 mm (350 mm cu placa EMC) și o adâncime de 203 mm, ceea ce permite o instalare relativ compactă în dulapurile de comandă.

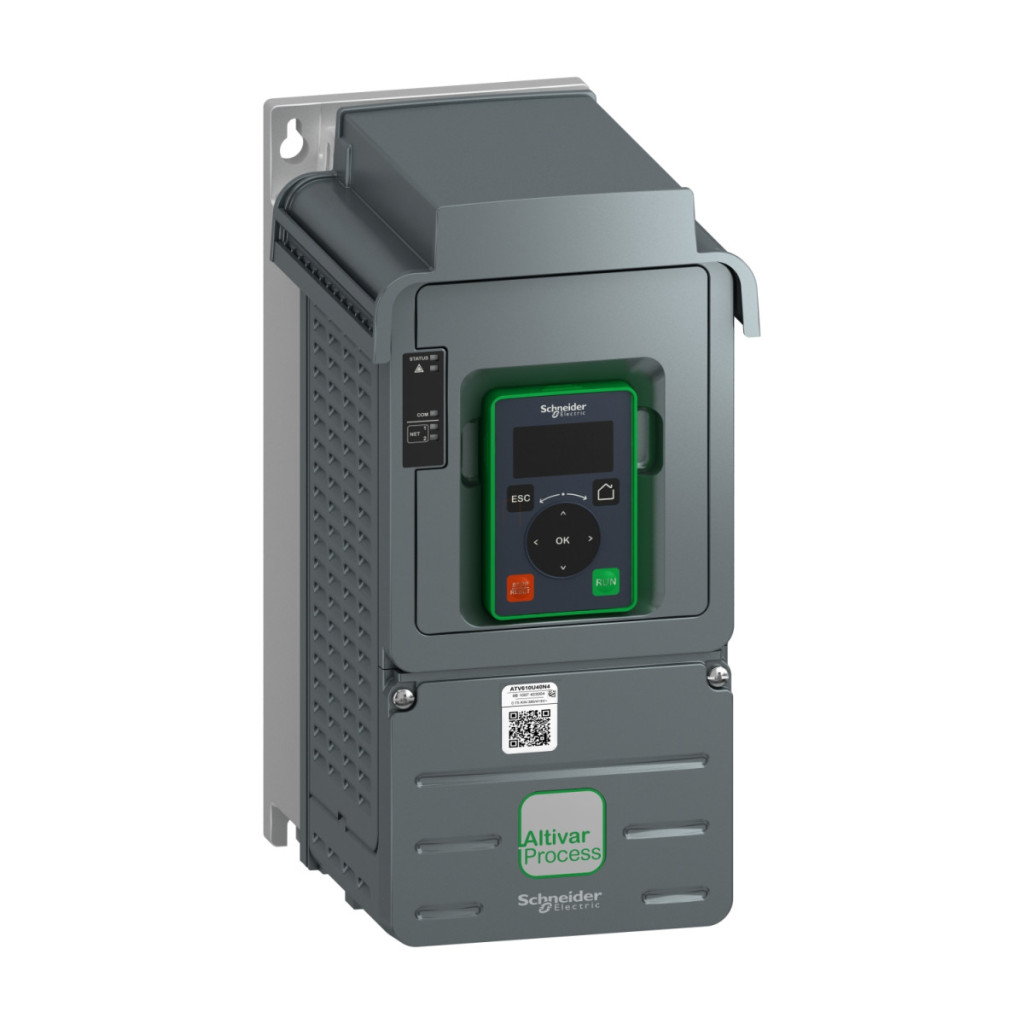

Schneider Electric Altivar Easy 610 - ATV610U40N4 - convertizor de frecvență, 3f, 400V, 4kW, IP20 date tehnice
Caracteristici generale
Familia de produse: Easy Altivar 610
Tipul produsului: Variator de viteză
Domeniu de aplicare: Ventilator, pompe, compresoare, benzi transportoare
Denumire scurtă dispozitiv: ATV610
Versiune: Versiune standard
Scop: Motoare asincrone, motoare sincrone
Caracteristici de instalare
Metodă de montare: Poate fi montat într-un dulap
Filtru EMC: Integrat, conform cu IEC 61800-3 categoria C3 până la 50 m
Grad de protecție IP: IP20. Tip de răcire: Convecție forțată. Caracteristici electrice Frecvența de alimentare: 50...60 Hz +/-5 %
Număr de faze de alimentare: 3 faze
Tensiune nominală de alimentare: 380...460 V - 15...10 %
Puterea motorului: 4 kW în mod normal, 3 kW în mod intens
Puterea motorului în cai putere: 5 CP în mod normal
Curent de linie: 8,8 A la 380 V (mod normal), 7,9 A la 460 V (mod normal), 7,2 A la 380 V (mod de funcționare intens), 6,2 A la 460 V (mod de funcționare intens)
Isc de linie preconizat: 5 kA
Putere aparentă: 6,3 kVA la 460 V (mod normal), 4,9 kVA la 460 V (mod de funcționare intensă)
Curent de ieșire continuu: 9,3 A la 4 kHz în mod normal, 7,2 A la 4 kHz în mod de funcționare intensă
Curent tranzitoriu maxim: 10,2 A timp de 60 de secunde (mod normal), 10,8 A timp de 60 de secunde (mod intens)
Caracteristici de control
Profil de control al motorului asincron: Mod cuplu optimizat, Standard cuplu variabil, standard cuplu constant
Frecvență de ieșire: 0,1...500 Hz
Frecvență nominală de comutare: 4 kHz
Interval de frecvență de comutare: 2...12 kHz reglabilă
Număr de viteze prestabilite: 16 viteze prestabilite
Protocol port de comunicație: Modbus serial
Accesorii opționale
Card opțional: Slot A: card de comunicație, Profibus DP V1; Slot: card de expansiune I/O digital sau analogic; Slot: card de ieșire releu
Dimensiuni și marcaje
Lățime: 145 mm
Înălțime: 297 mm, 350 mm cu placă EMC
Adâncime: 203 mm
Indicatori locali: 2 LED-uri pentru diagnosticare locală, 1 LED (galben) pentru starea comunicației încorporate, 2 LED-uri (bicolore) pentru starea modulului de comunicație, 1 LED (roșu) pentru prezența tensiunii
Caracteristici de intrare și ieșire
Număr de intrări analogice: 3
Tip intrare analogică: AI1, AI2, AI3 tensiune configurabilă prin software: 0...10 V CC, impedanță: 30 kOhm, rezoluție 12 biți; AI1, AI2, AI3 curent configurabil prin software: 0...20 mA, impedanță: 250 Ohm, rezoluție 12 biți; AI2, AI3 senzor de temperatură sau senzor de nivel al apei configurabil prin software Număr de intrări digitale: 6 Tip intrare digitală: DI1...DI6 programabil ca intrare logică, 24 V CC (<= 30 V), impedanță: 3,5 kOhm; DI5, DI6 programabile ca intrare de impuls: 0...30 kHz, 24 V CC (<= 30 V)
Condiții de mediu
Temperatura ambiantă de funcționare: -15…45 °C (fără reducere), 45…60 °C (cu factor de reducere) Altitudine de funcționare: <= 1000 m fără reducere, 1000...4800 m cu reducere a curentului de 1 % / 100 m
Standarde: IEC 61800-3, Mediu 2 categoria C3 IEC 61800-3, IEC 61800-5-1, IEC 60721-3
Marcaje: CE
