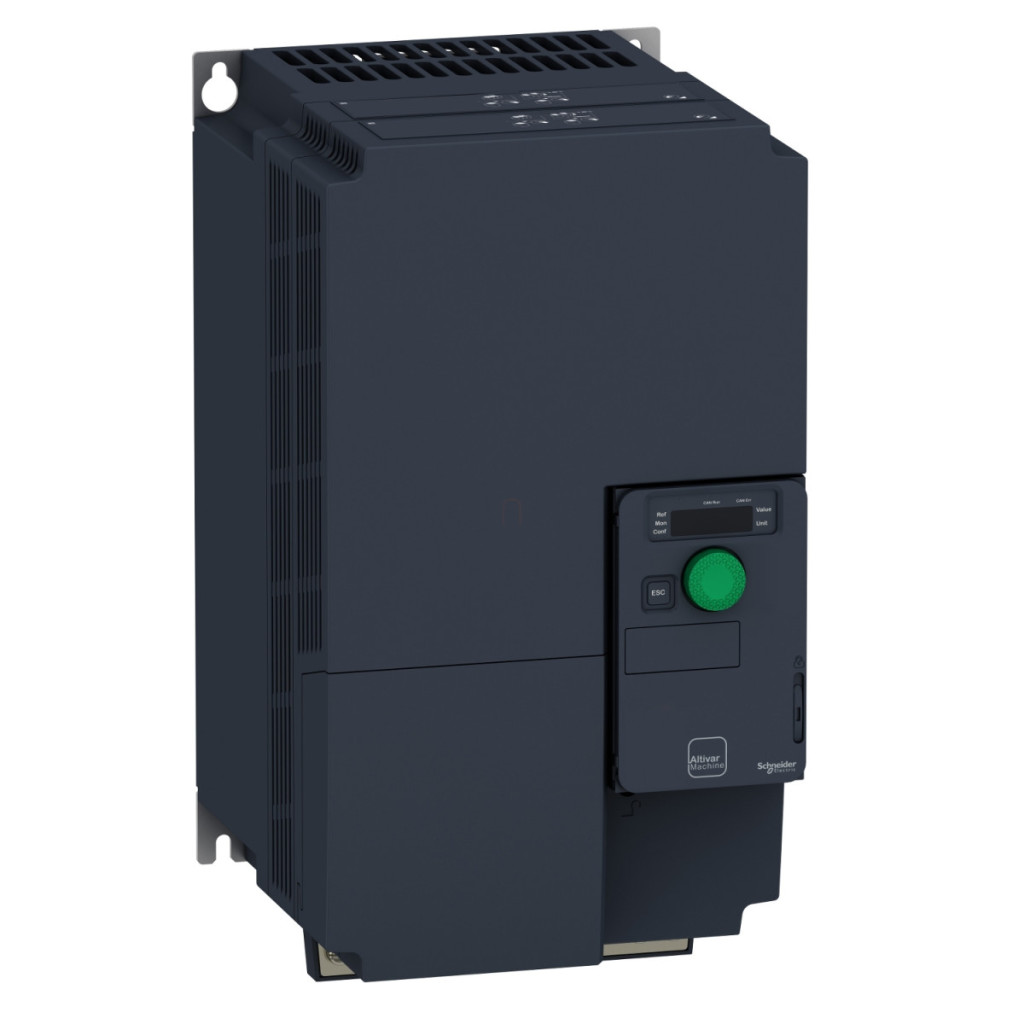

Convertorul de frecvență Altivar Machine ATV320 este una dintre soluțiile industriale remarcabile ale Schneider Electric. Acest dispozitiv compact, de 11 kW, a fost optimizat special pentru controlul mașinilor complexe. Convertorul de frecvență funcționează cu o sursă de alimentare trifazată de 200-240 V și are un design standard pentru montare pe perete. Modelul ATV320D11M3C are opțiuni de comunicare extrem de versatile: protocoale seriale Modbus și CANopen ca standard și extindere opțională cu o varietate de module de comunicare, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această flexibilitate permite integrarea sa în aproape orice mediu industrial. Dispozitivul are un curent nominal de ieșire de 54,0 A și poate controla o putere a motorului de 11 kW (15 CP) în condiții de funcționare grele. Funcțiile de control încorporate includ funcționarea în 4 cadrane și mai multe profiluri de control al motorului: control proporțional tensiune/frecvență (5 puncte) pentru motoare asincrone, control vectorial al fluxului fără senzor (standard), control proporțional tensiune/frecvență sau control vectorial al fluxului cu economie de energie și control vectorial fără senzor pentru motoare sincrone. Frecvența maximă de ieșire a dispozitivului este de 0,599 kHz. Frecvența de comutare este reglabilă între 2 și 16 kHz, cu o valoare nominală de 4 kHz. Precizia vitezei este de +/- 10% față de alunecarea nominală. Frânarea se realizează prin injecție de curent continuu și este disponibil și un chopper de frânare încorporat. Dispozitivul are, de asemenea, caracteristici avansate de siguranță, cum ar fi Safe Torque Off (STO), Safe Stop 1 (SS1) și Safely Limited Speed (SLS). Funcțiile sale de protecție includ defectarea fazei de intrare, supracurent, supraîncălzire, scurtcircuit între fazele motorului și protecție termică. Dispozitivul cu clasă de protecție IP20 are dimensiunile de 180 mm (lățime) x 330 mm (înălțime) x 198 mm (adâncime) și cântărește 6,8 kg. ATV320D11M3C are, de asemenea, capacități I/O avansate: oferă 7 intrări discrete (inclusiv intrări de siguranță STO și intrări de impulsuri), 3 ieșiri discrete, 3 intrări analogice și 1 ieșire analogică. Ieșirile releului pot fi configurate pentru diferite moduri de funcționare. Intervalul de temperatură de funcționare este între -10 °C și 50 °C (fără reducere) și între 50 °C și 60 °C cu reducere. Dispozitivul poate fi instalat în diferite tipuri de montare: tip A (simplu, cu capac de ventilație), tip B (alături, fără capac de ventilație) și tip C (simplu, fără capac de ventilație).
Schneider Electric Altivar Machine 320 - ATV320D11M3C date tehnice
Caracteristici cheie
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Compact
Montare: Montabil pe perete
Opțiuni de comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri opționale: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, Module de comunicare DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V (-15...+10%)
Curent nominal de ieșire: 54,0 A
Putere motor: 11 kW în condiții de utilizare intensă
Putere motor în CP: 15 CP
Filtru EMC: Fără filtru EMC
Protecție IP: IP20
Configurație I/O
Număr de intrări discrete: 7
Tipuri de intrări discrete: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC), intrare impuls programabilă DI5 (0...30 kHz)
Număr de ieșiri discrete: 3
Număr de intrări analogice: 3
Număr de ieșiri analogice: 1
Tipuri de ieșiri releu: Logică releu configurabilă R1A, R1B, R1C, R2A, R2C
Caracteristici de control al motorului
Profil de control al motorului asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzor, Raport tensiune/frecvență cu economisire de energie, Control vectorial al fluxului cu economisire de energie, Raport tensiune/frecvență (2 puncte)
Profil de control motor sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu reducere a puterii)
Frecvență nominală de comutare: 4 kHz
Metodă de frânare: Injecție CC
Chopper de frânare încorporat: Da
Funcții de siguranță
STO (Oprire sigură a cuplului): Da
SS1 (Oprire sigură 1): Da
SLS (Viteză limitată în condiții de siguranță): Da
Caracteristici fizice
Lățime: 180 mm
Înălțime: 330 mm
Adâncime: 198,0 mm
Cuplu excesiv tranzitoriu: 170...200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: verticală +/- 10 grade
Clasă de mediu: Clasa 3C3 și 3S2 conform IEC 60721-3-3
Temperatura ambiantă de funcționare: -10...50 °C fără reducere a puterii, 50...60 °C cu reducere a puterii
Temperatura de depozitare: -25...70 °C
