Convertoarele de frecvență din seria Altivar Machine ATV320 sunt dispozitive esențiale pentru controlul motoarelor în mașini complexe. Convertorul de viteză variabilă ATV320D11N4B de la Schneider Electric are o putere nominală de 11 kW și este potrivit pentru controlul motoarelor asincrone și sincrone trifazate, oferind performanțe remarcabile. Acest convertizor de frecvență de tip carte, montabil pe perete, necesită o sursă de alimentare trifazată între 380 și 500 V și oferă un curent nominal de ieșire de 27,7 A. Dispozitivul cu clasă de protecție IP20 este ideal pentru utilizarea în medii industriale. Filtrul EMC C3 încorporat asigură compatibilitatea electromagnetică, reducând interferențele cu echipamentele electronice din jur. ATV320D11N4B este extrem de flexibil în ceea ce privește opțiunile de comunicare: suportă protocoalele seriale Modbus și CANopen ca standard, dar poate fi completat și cu carduri de expansiune pentru comunicații EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Dispozitivul are 7 intrări digitale, inclusiv o funcție de siguranță STO (Safe Torque Off) și o intrare de impulsuri programabilă care poate recepționa semnale cu o frecvență de până la 30 kHz. Trei intrări analogice cu diverse opțiuni de configurare, o ieșire analogică și mai multe ieșiri releu completează gama de opțiuni de control. ATV320D11N4B oferă o serie de profiluri de control al motorului, inclusiv controlul tensiunii/frecvenței, controlul vectorial al fluxului fără senzori și moduri de economisire a energiei. Dispozitivul este capabil să funcționeze în patru cadrane, permițând frânarea motorului și recuperarea energiei regenerative. Controlerul rezistorului de frânare încorporat oferă un avantaj suplimentar pentru oprire și frânare precise. Frecvența de comutare este reglabilă între 2 și 16 kHz, putând fi optimizată în ceea ce privește nivelul de zgomot și generarea de căldură. Dispozitivul oferă, de asemenea, o serie de funcții de protecție, cum ar fi protecția la scurtcircuit, protecția la supracurent, protecția la supraîncălzire și protecția la fază. Siguranța este îmbunătățită și mai mult prin funcții de siguranță integrate, cum ar fi STO (Safe Torque Off) și SLS (Safely Limited Speed).

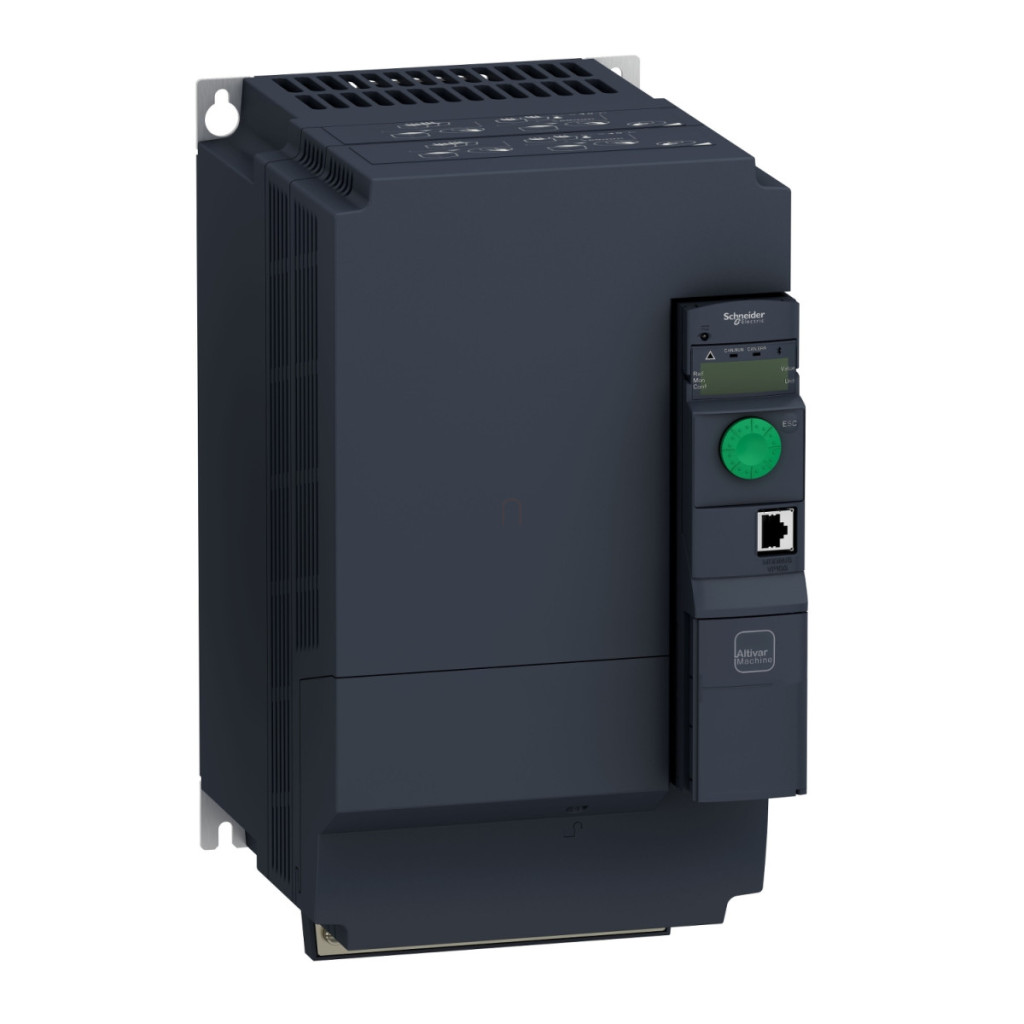

Schneider Electric Altivar Machine 320 - ATV320D11N4B - convertizor de frecvență, 11 kW, 3f, 400 VAC, Modbus/CANopen, IP20, carte cu date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Carte
Metodă de montare: Montabil pe perete
Comunicare
Porturi de comunicare: Modbus serial, CANopen
Plăci de expansiune opționale: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Parametri electrici
Tensiune nominală de alimentare: 380...500 V - 15...10 %
Curent nominal de ieșire: 27,7 A
Putere motor: 11 kW (sarcină grea)
Putere motor (CP): 15 CP
Filtru EMC: Filtru EMC C3 încorporat
Protecție IP: IP20
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), intrări logice DI1...DI6 (24 V CC), intrare impuls programabilă DI5 (0...30 kHz)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sink)
Număr de ieșiri digitale: 3
Tipuri de ieșiri digitale: colector deschis DQ+ și DQ- (0...1 kHZ, 30 V CC, 100 mA)
Număr de intrări analogice: 3
Tipuri de intrări analogice: Tensiune AI1 (0...10 V CC, 30 kOhm), AI2 tensiune diferențială bipolară (+/- 10 V CC, 30 kOhm), AI3 curent (0...20 mA sau 4-20 mA)
Ieșire analogică: Curent configurabil prin software (0...20 mA) sau tensiune (0...10 V CC)
Caracteristici de control
Profiluri de control asincron al motorului: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzori, Moduri de control cu economisire de energie
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare/decelerare: Liniare, U, S, personalizate, automate cu injecție de curent continuu
Compensarea alunecării motorului: Automată, independentă de sarcină (reglabilă între 0 și 300%)
Frecvență de comutare: 2...16 kHz (reglabilă), 4...16 kHz (cu putere sub valoarea nominală)
Metoda de frânare: Injectare DC
Chopper de frânare încorporat: Da
Funcții de siguranță
STO (Oprire sigură a cuplului): Da
SLS (Viteză limitată în condiții de siguranță): Da
SS1 (Oprire sigură 1): Da
Protecții
Protecție împotriva defectării fazei de intrare, Protecție la supracurent între fazele de ieșire și împământare, Protecție la supraîncălzire, Protecție la scurtcircuit între fazele motorului, Protecție termică
Caracteristici fizice
Lățime: 180 mm
Înălțime: 404 mm
Adâncime: 232 mm
Greutate netă: 6,8 kg
Supraîncărcare tranzitorie: 170...200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Temperatură ambiantă: -10...50°C (fără reducerea puterii), 50...60 °C (cu reducere a puterii)
Volum aer de răcire: 156,0 m³/h
