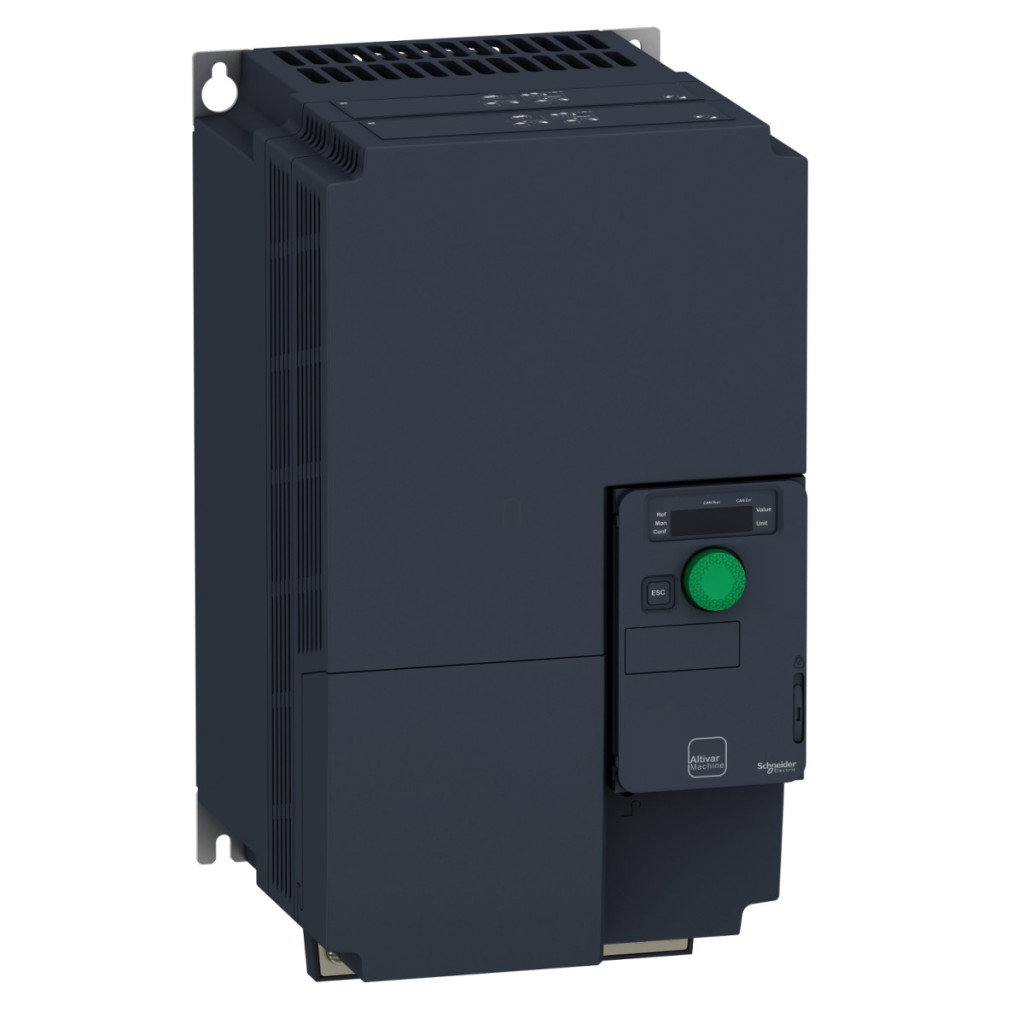

Schneider Electric Altivar Machine 320 - ATV320D11N4C - convertizor de frecvență, 11 kW, 3f, 400 VAC, Modbus/CANopen, IP20, design compact Date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație: Mașini complexe
Design: Versiune standard
Format: Compact
Metodă de montare: Montabil pe perete
Opțiuni de comunicare
Protocoale de comunicare de bază: Modbus serial, CANopen
Carduri de expansiune opționale: Modul de comunicare CANopen, modul de comunicare EtherCAT, modul de comunicare Profibus DP V1, modul de comunicare PROFINET, modul de comunicare Ethernet Powerlink, modul de comunicare EtherNet/IP, modul de comunicare DeviceNet
Caracteristici electrice
Tensiune nominală de alimentare: 380...500 V - 15...10%
Curent nominal de ieșire: 27,7 A
Puterea motorului: 11 kW în condiții de funcționare intensă
Puterea motorului în CP: 15 CP
Filtru EMC: integrat
Protecție IP: IP20
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO cuplu de siguranță oprit, 24 V c.c., impedanță: 1,5 kOhm; Intrări logice DI1...DI6, 24 V CC (30 V); DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V CC (30 V) Logică intrare digitală: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri digitale: 3 Tipuri de ieșiri digitale: Colector deschis DQ+ 0...1 kHz 30 V CC 100 mA, Colector deschis DQ- 0...1kHz 30V CC 100mA
Număr de intrări analogice: 3
Tipuri de intrări analogice: AI1 tensiune: 0...10V CC, impedanță: 30kOhm, rezoluție 10 biți; AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Tipuri de ieșiri analogice: Curent AQ1 configurabil prin software: 0...20 mA impedanță 800 Ohm, rezoluție 10 biți; Tensiune configurabilă prin software AQ1: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Ieșiri releu
Tipuri de ieșiri releu: Logică releu configurabilă R1A 1 NO durată de viață electrică 100.000 cicluri; Logică releu configurabilă R1B 1 NC durată de viață electrică 100.000 cicluri; Logică releu configurabilă R1C; Logică releu configurabilă R2A 1 NO durată de viață electrică 100.000 cicluri; Logică releu configurabilă R2C
Control motor
Profil control motor asincron: Raport tensiune/frecvență, 5 puncte; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătrat; Control vectorial al fluxului fără senzor - Economie de energie; Raport tensiune/frecvență, 2 puncte
Profil de control motor sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Accelerație și decelerație
Rampă de accelerație și decelerație: Liniară, U, S, CUS, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție DC
Caracteristici de performanță
Compensare alunecare motor: Automată pentru orice sarcină, Reglabilă 0...300%, Nu este disponibilă la raportul tensiune/frecvență (2 sau 5 puncte)
Frecvență de comutare: reglabilă între 2...16 kHz, factor de reducere a sarcinii de 4...16 kHz cu factor de reducere a sarcinii
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Prin injecție de curent continuu
Chopper de frânare încorporat: Da
Funcții de siguranță
Viteză limitată de siguranță (SLS): Da
Oprire sigură 1 (SS1): Da
Oprire sigură a cuplului (STO): Da
Caracteristici fizice
Lățime: 180 mm
Înălțime: 330 mm
Adâncime: 198,0 mm
Supraîncărcare tranzitorie: 170...200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: verticală +/- 10 grade
Temperatura ambiantă pentru transport: -25...70 °C
Temperatura ambiantă pentru funcționare: -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere
Temperatura ambiantă pentru depozitare: -25...70 °C
