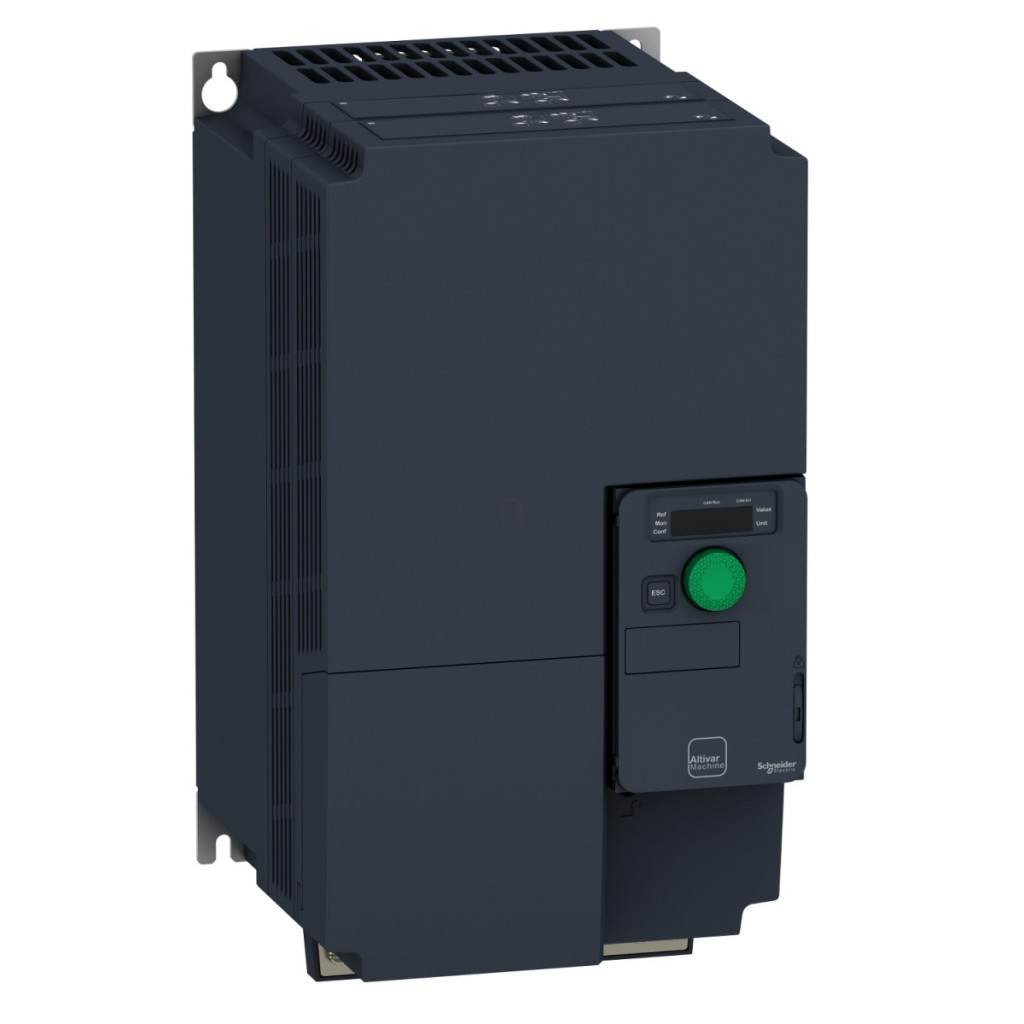

Convertorul de frecvență Altivar Machine ATV320 seria ATV320D11S6C este soluția premium dezvoltată de Schneider Electric pentru mașini complexe. Acest dispozitiv compact de 11 kW este alegerea ideală pentru aplicații industriale deosebit de exigente, în care controlul precis al motorului și capacitățile versatile de comunicare sunt cerințe esențiale. Convertorul de frecvență ATV320D11S6C funcționează cu o tensiune de alimentare trifazată de 525-600 V și are un curent nominal de ieșire de 17,0 A. Dispozitivul poate fi montat pe perete, iar designul său compact (180×330×198 mm) permite instalarea în dulapuri sau mașini, economisind spațiu. Clasa de protecție IP20 oferă o protecție adecvată împotriva prafului și contactului, iar greutatea dispozitivului de 6,5 kg îl face ușor de manevrat în timpul instalării. Dispozitivul a fost optimizat special pentru sarcini de control de înaltă performanță, dovadă fiind gama largă de protocoale de comunicare: dispozitivul este dotat standard cu un port serial Modbus și o interfață CANopen, dar poate fi extins opțional cu module de comunicare EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP și DeviceNet. ATV320D11S6C este extrem de versatil în ceea ce privește capacitățile de control: are 7 intrări digitale, inclusiv o funcție STO (Safe Torque Off) critică pentru siguranță, care oprește în siguranță motorul în caz de urgență. Intrările logice DI1-DI6 funcționează la 24 V c.c., iar DI5 poate fi configurată și ca intrare de impulsuri în intervalul 0-30 kHz. În plus, există 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică, precum și 5 ieșiri releu pentru diverse sarcini. Profilurile de control al motorului includ control proporțional tensiune/frecvență (5 sau 2 puncte), control vectorial al fluxului fără senzor și moduri de economisire a energiei, oferind o aplicabilitate flexibilă cu diferite motoare și aplicații. Dispozitivul este potrivit pentru controlul motoarelor sincrone și asincrone. În ceea ce privește performanța și fiabilitatea, ATV320D11S6C are o serie de caracteristici avantajoase: frecvența de comutare este reglabilă între 2 și 16 kHz (valoare nominală 4 kHz), are un driver de rezistență de frânare încorporat (chopper de frânare), suportă funcționarea în patru cadrane și poate furniza un cuplu tranzitoriu între 170 și 200%. Dispozitivul este echipat cu funcții de protecție cuprinzătoare, inclusiv protecție împotriva defectării fazei de intrare, supracurent, supraîncălzire, scurtcircuit și suprasarcină. Funcțiile sale de siguranță includ Safe Torque Off (STO), Safe Stop 1 (SS1) și Safely Limited Speed (SLS), care sunt conforme cu cerințele moderne de siguranță a mașinilor. Convertorul de frecvență poate funcționa la putere maximă la temperaturi ambientale cuprinse între -10 °C și 50 °C, iar între 50 și 60 °C poate funcționa cu reducere de putere, care poate fi optimizată cu diferite configurații de montare (montare de tip A, B și C).
Schneider Electric Altivar Machine 320 - ATV320D11S6C - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Compact
Metodă de montare: Montare pe perete
Parametri tehnici
Tensiune de alimentare: 525...600 V - 15...10 %
Curent nominal de ieșire: 17,0 A
Putere motor: 11 kW (sarcină grea)
Putere motor în CP: 15 CP
Filtru EMC: Fără filtru EMC
Protecție IP: IP20
Caracteristici de intrare și ieșire
Număr de intrări digitale: 7
Tipuri de intrări digitale: Oprire cuplu de siguranță STO, 24 V CC, impedanță: 1,5 kOhm; intrări logice DI1...DI6, 24 V CC; DI5 programabilă ca intrare de impuls: 0…30 kHz
Număr de ieșiri digitale: 3
Număr de intrări analogice: 3
Tipuri de intrări analogice: AI1 tensiune: 0...10 V CC; AI2 tensiune diferențială bipolară: +/- 10 V CC; AI3 curent: 0...20 mA Număr de ieșiri analogice: 1 Tipuri de ieșiri releu: R1A, R1B, R1C, R2A, R2C logici releu configurabile Comunicare Protocol port de comunicare: Modbus serial, CANopen Module de comunicare opționale: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet Caracteristici de control al motorului CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici de control al motorului
Profil de control al motorului asincron: Raport tensiune/frecvență 5 puncte, Control vectorial al fluxului fără senzor, raport tensiune/frecvență - economisire de energie, control vectorial al fluxului fără senzor - economisire de energie, raport tensiune/frecvență 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: liniară, U, S, CUS, comutare rampă, adaptare rampă de accelerare/decelerare
Compensare alunecare motor: automată la orice sarcină, reglabilă între 0...300%
Frecvență de comutare: 2...16 kHz reglabilă, 4 kHz nominală
Caracteristici fizice
Lățime: 180 mm
Înălțime: 330 mm
Adâncime: 198,0 mm
Sarcina termică maximă: Ventilator: 267,0 W la 525 V, frecvență de comutare 4 kHz
Condiții de mediu
Poziție de funcționare: verticală +/- 10 grade
Temperatura ambiantă în timpul funcționării: -10 până la 50 °C fără reducere a puterii, 50 până la 60 °C cu reducere a puterii
Temperatură de transport: -25 până la 70 °C
Temperatură de depozitare: -25…70 °C Umiditate relativă admisibilă în timpul funcționării: Clasa 3K5 conform EN 60721-3
