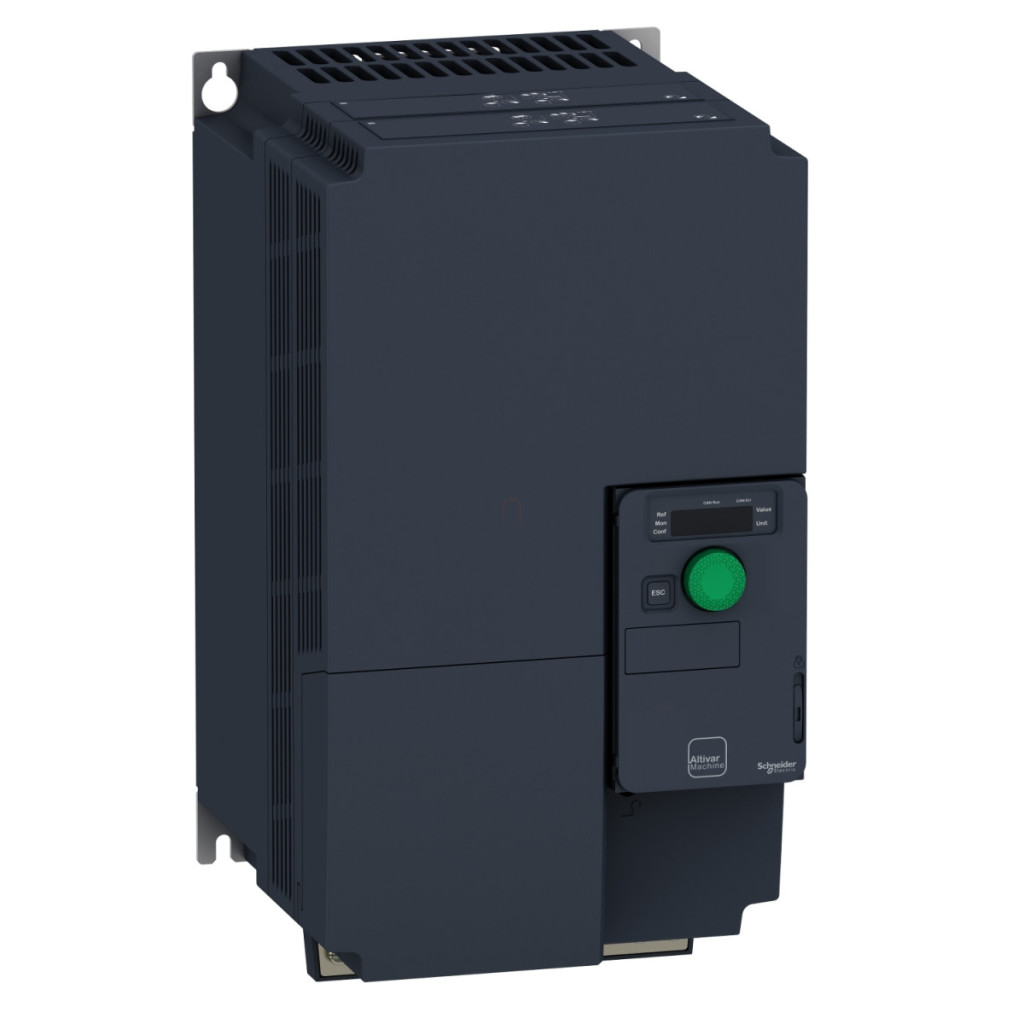

Convertorul de frecvență Schneider Electric Altivar Machine seria ATV320 oferă o soluție ideală pentru controlul mașinilor complexe, unde precizia și fiabilitatea sunt cerințe esențiale. ATV320D15S6C este un convertizor de frecvență compact, trifazat, de înaltă performanță, de 15 kW, care funcționează cu o tensiune de alimentare între 525 și 600 V. Acest dispozitiv standard montabil pe perete are protecție IP20, fiind potrivit în principal pentru utilizarea în medii industriale uscate. Modelul ATV320D15S6C oferă un curent nominal de ieșire de 22,0 A și funcționează fiabil chiar și în condiții de funcționare dificile. Versatilitatea dispozitivului este îmbunătățită de o serie de opțiuni de comunicare integrate: este dotat standard cu protocoale seriale Modbus și CANopen, dar poate fi extins cu module de comunicare suplimentare (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet). Dispozitivul are opțiuni de intrare și ieșire extrem de flexibile: 7 intrări discrete (inclusiv funcția STO de oprire sigură a cuplului și DI5 programabilă ca intrare de impuls), 3 ieșiri discrete, 3 intrări analogice cu diverse opțiuni de configurare (tensiune, tensiune diferențială bipolară, curent) și 1 ieșire analogică (tensiune sau curent configurabil prin software). Ieșirile releului (R1A/B/C și R2A/C) au logică configurabilă și o durată de viață electrică lungă (100.000 de cicluri). Curentul maxim de comutație poate fi de până la 5 A/250 VCA pentru sarcini rezistive și 2 A/250 VCA pentru sarcini inductive. ATV320D15S6C permite o funcționare reală în patru cadrane și acceptă o serie de profiluri de control al motorului: raport tensiune/frecvență (2 sau 5 puncte) pentru motoare asincrone, control vectorial al fluxului fără senzori, control vectorial al fluxului sau U/f cu economie de energie. Pentru motoarele sincrone, oferă control vectorial fără senzori. Frecvența maximă de ieșire este de 599 Hz, ceea ce oferă o gamă extrem de largă de aplicații. Dispozitivul oferă o gamă largă de rampe de accelerare și decelerare: liniare, U, S, personalizate (CUS), schimbare rampă, accelerare/decelerare cu oprire automată prin frânare DC. Compensarea alunecării motorului funcționează automat, indiferent de sarcină, și poate fi reglată între 0 și 300%. Frecvența de comutare este reglabilă între 2-16 kHz, cu un factor de reducere în intervalul 4-16 kHz. Frecvența nominală de comutare este de 4 kHz. Dispozitivul are un chopper de frânare încorporat și este capabil să oprească motorul cu frânare DC. Excelent din punct de vedere al caracteristicilor de siguranță: suportă funcțiile de oprire sigură a cuplului (STO), oprire sigură 1 (SS1) și viteză limitată sigură (SLS). Are un sistem avansat de protecție împotriva supracurentului, pierderii de fază, supraîncălzirii, scurtcircuitului și altor defecțiuni. Dispozitivul măsoară 180 x 330 x 198 mm, cântărește 6,5 kg și poate suporta un supracurent tranzitoriu de până la 170-200%.
Altivar Machine ATV320 - Date tehnice ATV320D15S6C
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Versiune standard
Design: Compact
Metodă de montare: Montare pe perete
Protocol de comunicare: Modbus serial, CANopen
Caracteristici electrice
Tensiune nominală de alimentare: 525...600 V (-15...+10%)
Curent nominal de ieșire: 22,0 A
Putere motor: 15,0 kW (sarcină grea)
Putere motor: 20 CP
Filtru EMC: Niciunul
Protecție IP: IP20
Caracteristici I/O
Număr de intrări discrete: 7
Tipuri de intrări discrete: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC, 30 V), DI5 programabilă ca intrare de impuls (0...30 kHz, 24 V CC, 30 V) Număr de ieșiri discrete: 3 Număr de intrări analogice: 3 Tipuri de intrări analogice: AI1 tensiune: 0...10 V CC (impedanță: 30 kOhm, rezoluție 10 biți), AI2 tensiune diferențială bipolară: +/- 10 V CC (impedanță: 30 kOhm, rezoluție 10 biți), AI3 curent: 0...20 mA (sau 4-20 mA, configurabil, impedanță: 250 Ohm, rezoluție 10 biți)
Număr de ieșiri analogice: 1
Ieșiri releu: R1A, R1B, R1C, R2A, R2C logică releu configurabilă, durată de viață electrică de 100.000 de cicluri
Caracteristici de performanță
Funcționare în 4 cadrane: Da
Profiluri de control asincron al motorului: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzori, U/f cu economie de energie, Control vectorial al fluxului cu economie de energie, Raport tensiune/frecvență (2 puncte)
Profil de control motor sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu factor de reducere)
Frecvență nominală de comutație: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Chopper de frânare integrat: Da
Funcții de protecție
Tipuri de protecție: Defecțiune fază de intrare, Supracurent între fazele de ieșire și pământ, Protecție împotriva supraîncălzirii, Scurtcircuit între fazele motorului, Protecție termică
Caracteristici mecanice
Dimensiuni (L x Î x A): 180 x 330 x 198,0 mm
Greutate netă: 6,5 kg
Supracurent tranzitoriu: 170...200% din cuplul nominal al motorului
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Temperatura ambiantă în timpul funcționării: -10...50 °C fără reducere a puterii, 50...60 °C cu factor de reducere a puterii
