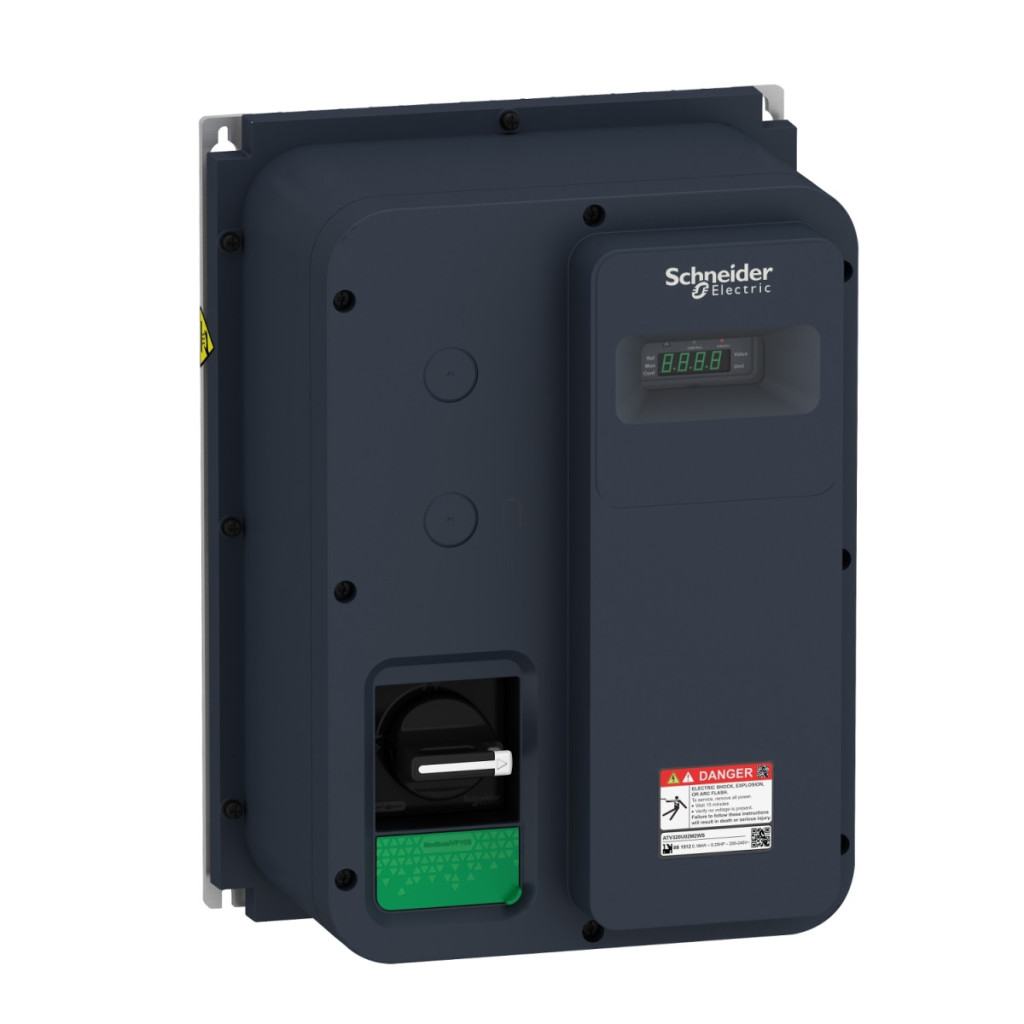

Seria de convertoare de frecvență Altivar Machine ATV320 ATV320U02M2WS este un convertor compact, cu protecție IP65, cu viteză variabilă, conceput special pentru controlul motoarelor în mașini complexe. Acest model este o versiune închisă, montabilă pe perete, cu întrerupător de deconectare, ideală pentru medii în care protecția împotriva prafului și umezelii este esențială. Convertorul de frecvență ATV320U02M2WS are o putere a motorului de 0,18 kW, proiectat pentru funcționare intensivă, ceea ce corespunde unei puteri de 0,25 cai putere. Dispozitivul funcționează cu o tensiune de alimentare monofazată de 200-240 V -15...+10% și un curent nominal de ieșire de 1,5 A. Modelul dispune de un filtru EMC integrat de clasa C2, care asigură compatibilitatea electromagnetică chiar și în medii industriale. Unitatea are o tensiune maximă de ieșire de 240 V și o putere aparentă de 0,7 kVA la 240 V în condiții de funcționare grele. Acest convertor de frecvență oferă opțiuni de control extrem de versatile. Pentru motoarele asincrone, puteți alege între controlul proporțional tensiune/frecvență (5 puncte sau 2 puncte), controlul vectorial al fluxului fără senzor (standard sau cu economisire de energie) și caracteristici U/f pătrate în modul de economisire a energiei. Pentru motoarele sincrone, este disponibil controlul vectorial fără senzor. Frecvența maximă de ieșire este de 0,599 kHz, iar frecvența nominală de comutare este de 4 kHz, care poate fi reglată între 2 și 16 kHz (cu un factor de reducere între 4 și 16 kHz). Dispozitivul permite funcționarea în patru cadrane, frânarea se realizează prin injecție de curent continuu până la oprire și dispune, de asemenea, de un chopper de frânare integrat. Compensarea alunecării motorului este automată, independentă de sarcină și reglabilă între 0-300%. Modelul are o configurație I/O bogată: 7 intrări digitale (inclusiv funcția de oprire fără cuplu de siguranță STO), 3 ieșiri digitale, 3 intrări analogice (tipuri de tensiune și curent) și 1 ieșire analogică configurabilă prin software (tensiune sau curent). Numărul și tipul ieșirilor releului sunt, de asemenea, demne de menționat: logici releu configurabile R1A/R1B/R1C și R2A/R2C cu durabilitate electrică diferită și curenți maximi de comutare. În ceea ce privește opțiunile de comunicare, acesta acceptă în mod implicit protocoalele seriale Modbus și CANopen, dar pot fi utilizate și module de comunicare suplimentare, cum ar fi CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. ATV320U02M2WS are, de asemenea, o serie de funcții de siguranță, cum ar fi Safe Torque Off (STO), Safe Stop 1 (SS1) și Safely Limited Speed (SLS). Sistemul de protecție al dispozitivului acoperă defectarea fazei de intrare, supracurentul între fazele de ieșire și împământare, supraîncălzirea, scurtcircuitul între fazele motorului și protecția împotriva declanșării termice. Dispozitivul are o lățime de 250 mm, o înălțime de 340 mm și o adâncime de 182 mm, cu o greutate netă de 5,4 kg. Intervalul său de temperatură de funcționare este de la -10 la 40 °C fără reducere a puterii și de la 40 la 60 °C cu reducere a puterii. Convertorul de frecvență este conform cu cerințele IEC 61800-5-1 și deține numeroase certificări internaționale (CE, ATEX, NOM, GOST, EAC, RCM, KC).
Schneider Electric Altivar Machine 320 - ATV320U02M2WS - convertizor de frecvență, 0,18 kW, 1f, 230 V c.a., Modbus/CANopen, IP65, cu întrerupător izolator Date tehnice
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație specială: Mașini complexe
Versiune: Cu întrerupător izolator
Design: Închis
Montare: Montare pe perete
Grad de protecție IP: IP65
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Carduri opționale: Modul de comunicare (CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet)
Mod de acces: Slave CANopen
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V - 15...10%
Curent nominal de ieșire: 1,5 A
Putere motor kW: 0,18 kW pentru funcționare intensivă
Putere motor CP: 0,25 CP
Filtru EMC: Filtru EMC integrat clasa C2
Curent de linie: 3,4 A la 200 V (funcționare intensivă), 2,8 A la 240 V (funcționare intensivă)
Curent maxim de intrare: 3,4 A
Tensiune maximă de ieșire: 240 V
Putere aparentă: 0,7 kVA la 240 V (sarcină grea)
Frecvență rețea: 50...60 Hz
Toleranță relativă simetrică a frecvenței rețelei: 5 %
Isc liniar prospectiv: 1 kA
Curent de sarcină de bază la suprasarcină ridicată: 4 A
Disipare de putere: Răcire automată: 17,0 W la 200 V, frecvență de comutare 4 kHz
Funcții de control al motorului
Profil de control al motorului asincron: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzori (standard), Raport tensiune/frecvență - Economie de energie (U/f pătrat), Control vectorial al fluxului fără senzori - Economisire energie, Raport tensiune/frecvență (2 puncte)
Profil de control motor sincron: Control vectorial fără senzori
Frecvență maximă de ieșire: 0,599 kHz
Rampele de accelerare și decelerare: Liniară, U, S, CUS, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție DC
Compensare alunecare motor: Automată indiferent de sarcină, Reglabilă 0...300 %, Nu este disponibilă cu controlul tensiunii/frecvenței (2 sau 5 puncte)
Frecvență de comutare: Reglabilă de la 2 la 16 kHz, cu un factor de reducere de la 4 la 16 kHz
Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: Cu injecție de curent continuu
Chopper de frânare integrat: Da
Supracurent tranzitoriu: 170...200% din cuplul nominal al motorului
I/O și funcții
Număr de intrări digitale: 7
Tipuri de intrări digitale: oprire de siguranță fără cuplu STO (24 V CC, impedanță: 1,5 kOhm), intrări logice DI1...DI6 (24 V c.c., 30 V), DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V c.c. (30 V)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sursă)
Număr de ieșiri digitale: 3
Tipul ieșirilor digitale: colector deschis DQ+ 0...1 kHz 30 V CC 100 mA, Colector deschis DQ- 0...1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tip de intrări analogice: Tensiune AI1: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți, AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți, AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele configurate), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent configurabil prin software AQ1: 0...20 mA impedanță 800 Ohm, rezoluție 10 biți, tensiune configurabile prin software AQ1: 0...10 V CC impedanță 470 Ohm, rezoluție 10 biți
Tip ieșire releu: Logică releu configurabilă R1A 1 NO durată de viață electrică 100.000 cicluri, Logică releu configurabilă R1B 1 NC durată de viață electrică 100.000 cicluri, Logică releu configurabilă R1C, Logică releu configurabilă R2A 1 NO durată de viață electrică 100.000 cicluri, Logică releu configurabilă R2C
Funcții de siguranță
SLS (Viteză limitată în condiții de siguranță):Da. SS1 (Oprire sigură 1): Da. STO (Oprire sigură a cuplului): Da. Da
Protecții
Tipuri de protecție: Defecțiune fază intrare: unitate, Fază ieșire și supracurent la pământ: unitate, Protecție la supraîncălzire: unitate, Scurtcircuit între fazele motorului: unitate, Protecție cu declanșare termică: acționare
Caracteristici fizice
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 182,0 mm
Greutate netă: 5,4 kg
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Umiditate relativă admisibilă (în timpul funcționării): Clasa 3K5 conform EN 60721-3
Categorie de supratensiune: III
Buclă de control: Regulator PID reglabil
Precizie viteză: +/- 10 % alunecare nominală 0,2 Tn - Tn
Grad de poluare: 3
Temperatura aerului ambiant la livrare: -25...70 °C
Temperatură ambiantă de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu factor de reducere a puterii
Temperatură ambiantă de depozitare: -25...70 °C
