Altivar Machine ATV320U04M2WS este un convertor de frecvență de înaltă performanță conceput pentru mașini complexe de la Schneider Electric. Acest dispozitiv de 0,37 kW, cu clasă de protecție IP65, este conceput special pentru medii industriale în care rezistența la praf și umiditate sunt cerințe esențiale. Unitatea închisă, care poate fi montată pe perete, are un întrerupător izolator încorporat, care sporește posibilitățile de funcționare în condiții de siguranță. Convertorul de frecvență funcționează cu o tensiune de alimentare monofazată de 200-240 V și are un curent nominal de ieșire de 3,3 A. Este optimizat pentru aplicații grele, unde o putere de 0,37 kW (0,5 CP) este perfect suficientă. Dispozitivul oferă o serie de funcții avansate de control al motorului, inclusiv controlul tensiunii/frecvenței (cu caracteristici în 5 puncte sau 2 puncte), controlul vectorial al fluxului fără senzori (în modul standard sau de economisire a energiei) și controlul vectorial fără senzori al motoarelor sincrone. Convertorul de frecvență are o frecvență maximă de ieșire de 0,599 kHz și o frecvență nominală de comutare de 4 kHz, care poate fi reglată între 2 și 16 kHz, dacă este necesar. Opțiunile de comunicare ale ATV320U04M2WS sunt extrem de flexibile. În configurația sa de bază, acesta acceptă protocoalele seriale Modbus și CANopen, dar poate fi extins cu diverse module de comunicare suplimentare care permit integrarea în rețelele EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această versatilitate este deosebit de utilă în sistemele complexe de control al mașinilor și de automatizare industrială, unde interoperabilitatea între diferite protocoale de rețea este esențială. Dispozitivul are un set bogat de I/O: 7 intrări digitale (inclusiv funcția de siguranță STO și un canal care poate fi configurat și ca intrare de impuls), 3 ieșiri digitale, 3 intrări analogice și 1 ieșire analogică. În plus, sunt disponibile mai multe ieșiri releu configurabile (R1A, R1B, R1C, R2A, R2C). Intrările digitale pot fi operate atât cu logică pozitivă (sursă), cât și cu logică negativă (rezervor). Intrările analogice ale dispozitivului acceptă semnale de tensiune și curent, în timp ce ieșirea analogică poate fi configurată ca ieșire de curent sau tensiune prin intermediul software-ului. Caracteristicile de siguranță ale ATV320U04M2WS includ Safe Torque Off (STO) și Safe Stop 1 (SS1), precum și Safely Limited Speed (SLS), care sporește siguranța operațională în conformitate cu cerințele moderne de proiectare a mașinilor. Caracteristicile de protecție încorporate includ protecția fazei de intrare, protecția la supracurent, protecția la supraîncălzire, protecția la defectarea fazei motorului și protecția la supraîncălzire, toate contribuind la fiabilitatea pe termen lung a dispozitivului.

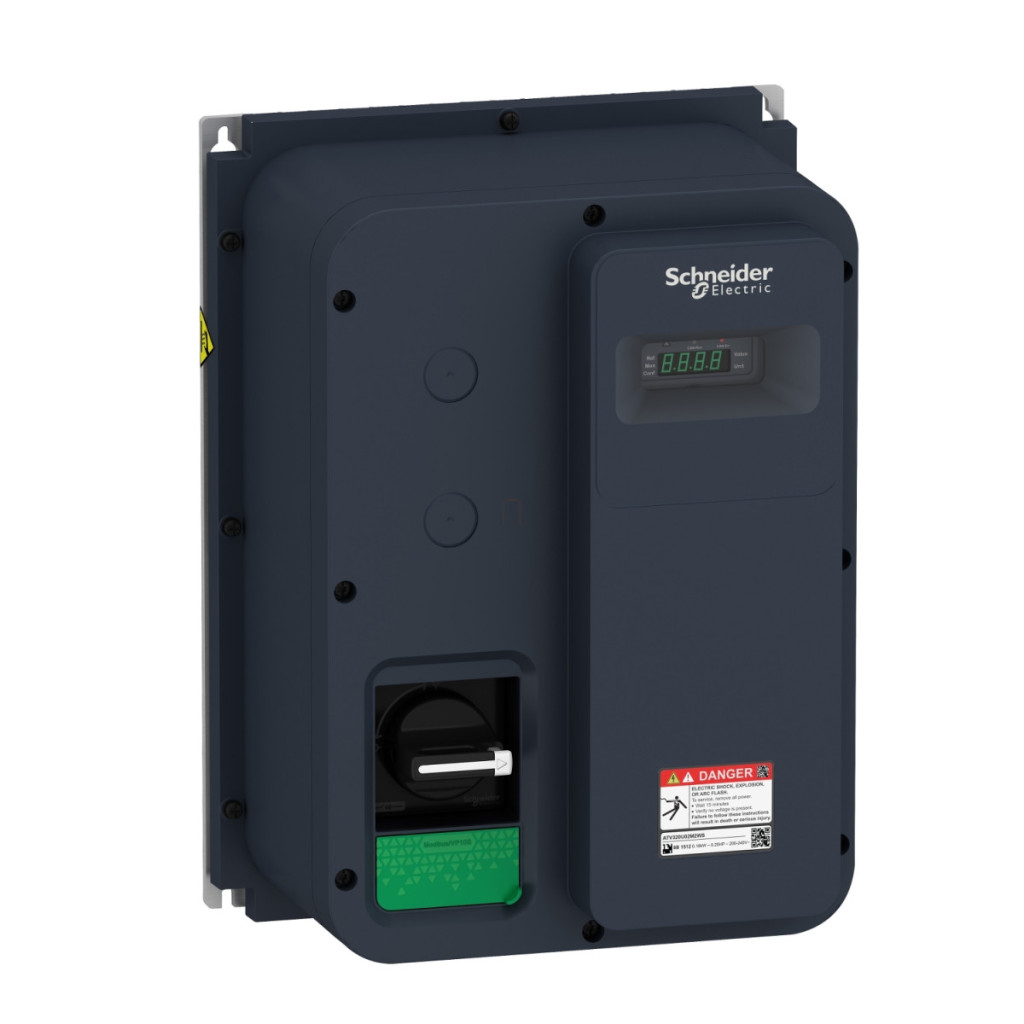

Schneider Electric Altivar Machine 320 - ATV320U04M2WS - convertizor de frecvență, 0,37 kW, 1f, 230 VAC, Modbus/CANopen, IP65, cu întrerupător izolator Date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Design: Design închis cu întrerupător izolator
Metodă de montare: Montare pe perete
Protecție IP: IP65
Caracteristici electrice
Tensiune nominală de alimentare: 200...240 V -15...10 %
Curent nominal de ieșire: 3,3 A
Putere motor: 0,37 kW (sarcină grea)
Putere motor: 0,5 CP
Filtru EMC: Filtru EMC clasa C2 încorporat
Frecvența rețelei: 50...60 Hz (±5%)
Tensiune maximă de ieșire: 240 V
Putere aparentă: 1,2 kVA la 240 V (sarcină grea)
Curent de linie: 5,9 A la 200 V, 4,9 A la 240 V (sarcină grea)
Curent maxim de intrare: 5,9 A
Comunicare
Port de comunicare: Modbus serial, CANopen
Plăci de expansiune: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, module de comunicare DeviceNet
Caracteristici I/O
Număr de intrări digitale: 7
Tip intrare digitală: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...intrări logice DI6 (24 V CC, max. 30 V), DI5 poate fi programată și ca intrare de impulsuri (0...30 kHz)
Număr de ieșiri digitale: 3
Număr de intrări analogice: 3
Tip intrare analogică: AI1 tensiune: 0...10 V CC (impedanță: 30 kOhm, rezoluție 10 biți), AI2 tensiune diferențială bipolară: +/- 10 V CC, AI3 curent: 0...20 mA
Număr de ieșiri analogice: 1
Ieșiri releu: R1A, R1B, R1C, R2A, R2C logică releu configurabilă, durată de viață electrică 100.000 cicluri
Caracteristici de control al motorului
Profil de control al motorului asincron: raport tensiune/frecvență 5 puncte, control vectorial al fluxului fără senzor (standard), raport tensiune/frecvență - economisire de energie (U/f pătratic), control vectorial al fluxului fără senzor - economisire de energie, raport tensiune/frecvență 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Frecvență maximă de ieșire: 0,599 kHz
Frecvență de comutare: 2...16 kHz reglabilă, cu limitare 4...16 kHz
Frecvență nominală de comutare: 4 kHz
Frânare pentru oprire: Cu injecție de curent continuu
Chopper de frânare încorporat: Da
Funcții de protecție
Tip de protecție: Protecție fază intrare, protecție fază ieșire și protecție supracurent la împământare, protecție supraîncălzire, protecție defect fază motor, protecție termică
Funcții de siguranță: Oprire cuplu sigur (STO), Oprire sigură 1 (SS1), Viteză limitată în siguranță (SLS)
Caracteristici mecanice
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 182 mm
Greutate netă: 5,5 kg
Condiții de mediu
Poziție de funcționare: verticală ±10 grade
Temperatură de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu factor de reducere a puterii
Temperatură de depozitare: -25...70 °C
Clasă de mediu: Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Umiditate relativă admisibilă în timpul funcționării: Clasa 3K5 conform EN 60721-3
