Convertorul de frecvență Altivar Machine ATV320U06M2WS este una dintre cele mai fiabile componente ale soluțiilor complexe de control al mașinilor oferite de Schneider Electric, dezvoltat în principal pentru sarcini de control precis al motoarelor. Acest dispozitiv monofazat de 0,55 kW (200-240 V) are protecție IP65 și un comutator izolator încorporat, ceea ce îl face deosebit de potrivit pentru medii industriale în care este prezentă umezeala sau praful. Convertizorul de frecvență are o serie de caracteristici inovatoare care oferă o flexibilitate remarcabilă în utilizare. Dispozitivul acceptă protocoalele de comunicare serială Modbus și CANopen și poate fi extins cu module de comunicare opționale (EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP și DeviceNet). Printre caracteristicile sale remarcabile se numără funcțiile de siguranță Safe Torque Off (STO) și Safe Stop 1 (SS1), care oferă o protecție sporită pentru personalul de operare și mașină în caz de urgență. ATV320U06M2WS acceptă o gamă largă de profiluri de control al motorului, inclusiv raportul tensiune/frecvență (5 puncte și 2 puncte), controlul vectorial al fluxului fără senzori și moduri de economisire a energiei atât pentru motoarele asincrone, cât și pentru cele sincrone. Dispozitivul este capabil să funcționeze în patru cadrane, ceea ce permite frânarea motorului și recuperarea energiei regenerative. Controlul rezistenței de frânare încorporat este un avantaj suplimentar pentru aplicațiile de frânare dinamică. Convertorul de frecvență are numeroase intrări și ieșiri: 7 intrări digitale (inclusiv o intrare de siguranță STO și o intrare de impuls), 3 intrări analogice (tipuri de tensiune și curent), 3 ieșiri digitale, 1 ieșire analogică și mai multe ieșiri releu configurabile. Dispozitivul funcționează cu o frecvență comutabilă între 2 și 16 kHz, permițându-vă să găsiți echilibrul optim între factorii de zgomot și eficiență. Capacitatea de suprasarcină este de 170-200% din cuplul nominal, ceea ce asigură performanțe dinamice excelente. Convertorul de frecvență Schneider Electric ATV320U06M2WS oferă protecție completă pentru motor și acționare, inclusiv protecție împotriva pierderii fazei de intrare, supracurentului, supraîncălzirii, scurtcircuitului și suprasarcinii termice. Designul montat pe perete (250 x 340 x 182 mm) oferă o soluție compactă, iar în ciuda greutății sale de 5,5 kg, este robust, cu o rezistență la impact de până la 150 m/s² și o rezistență excelentă la vibrații. Produsul este proiectat pentru temperaturi ambientale între -10 °C și +40 °C, dar poate fi utilizat până la 60 °C cu un factor de reducere a puterii. Bucla de control are un regulator PID reglabil cu o precizie a vitezei de ±10% în intervalul nominal de alunecare de la 0,2Tn la Tn.

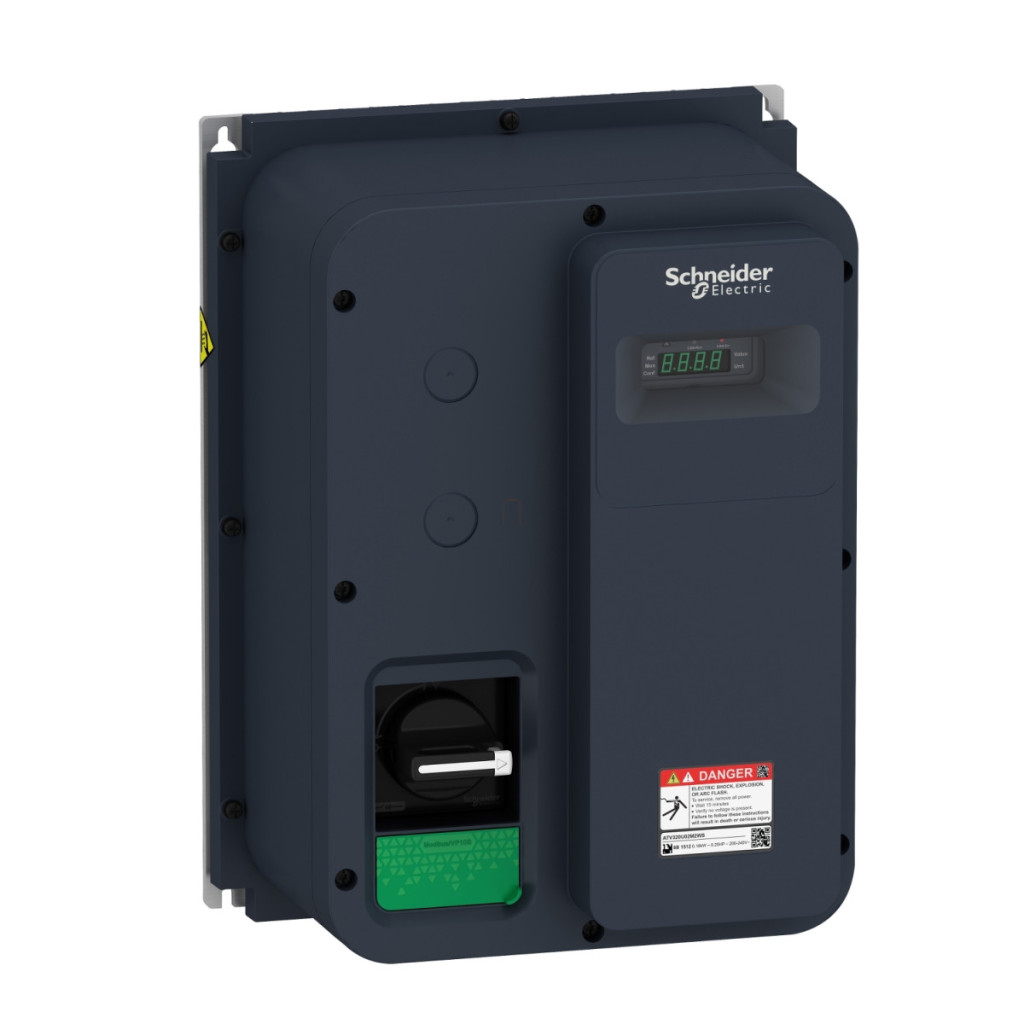

Schneider Electric Altivar Machine 320 - ATV320U06M2WS - convertizor de frecvență, 0,55 kW, 1f, 230 V c.a., Modbus/CANopen, IP65, cu întrerupător izolator Date tehnice
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Mașini complexe
Versiune: Cu întrerupător de izolare
Design: Închis
Metodă de montare: Montabil pe perete
Comunicare
Protocol port de comunicare: Modbus serial, CANopen
Card opțional: Modul de comunicare CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Parametri electrici
Tensiune nominală de alimentare: 200...240 V - 15...10 %
Curent nominal de ieșire: 3,7 A
Putere motor: 0,55 kW (sarcină grea)
Putere motor hp: 0,75 hp
Filtru EMC: Filtru EMC clasa C2 încorporat
Protecție IP: IP65
Ieșiri și intrări
Număr de intrări digitale: 7
Tip de intrări digitale: STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm; Intrări logice DI1...DI6, 24 V CC (30 V); DI5 programabilă ca intrare de impuls: 0…30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă), logică negativă (sursă) Număr de ieșiri digitale: 3 Număr de intrări analogice: 3 Tip de intrări analogice: AI1 tensiune: 0...10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI2 tensiune diferențială bipolară: +/- 10 V CC, impedanță: 30 kOhm, rezoluție 10 biți; AI3 curent: 0...20 mA (sau 4-20 mA, x-20 mA, 20-x mA sau alte modele cu configurare), impedanță: 250 Ohm, rezoluție 10 biți
Număr de ieșiri analogice: 1
Profiluri de control al motorului
Profil de control al motorului asincron: Raport tensiune/frecvență, 5 puncte; Control vectorial al fluxului fără senzor, standard; Raport tensiune/frecvență - Economie de energie, U/f pătrat; Control vectorial al fluxului fără senzor - Economie de energie; Raport tensiune/frecvență, 2 puncte
Profil de control al motorului sincron: Control vectorial fără senzor
Caracteristici de performanță
Frecvență maximă de ieșire: 0,599 kHz
Rampele de accelerare și decelerare: Liniar, U, S, CUS, Schimbare rampă, Adaptare rampă de accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție DC
Compensare alunecare motor: Automată indiferent de sarcină, Reglabilă 0...300 %, Nu este disponibilă în raportul tensiune/frecvență (2 sau 5 puncte)
Frecvență de comutare: Reglabilă de la 2 la 16 kHz, cu un factor de reducere de la 4 la 16 kHz
Frecvență nominală de comutare: 4 kHz
Parametri fizici
Lățime: 250 mm
Înălțime: 340 mm
Adâncime: 182,0 mm
Greutate netă: 5,5 kg
Condiții de mediu
Poziție de funcționare: Verticală +/- 10 grade
Clasă de mediu (în timpul funcționării): Clasa 3C3 conform IEC 60721-3-3, Clasa 3S2 conform IEC 60721-3-3
Temperatura ambiantă de funcționare: -10 până la 40 °C fără reducere a puterii, 40 până la 60 °C cu factor de reducere a puterii
Temperatură ambiantă de depozitare: -25 până la 70 °C
Categorie de supratensiune: III
