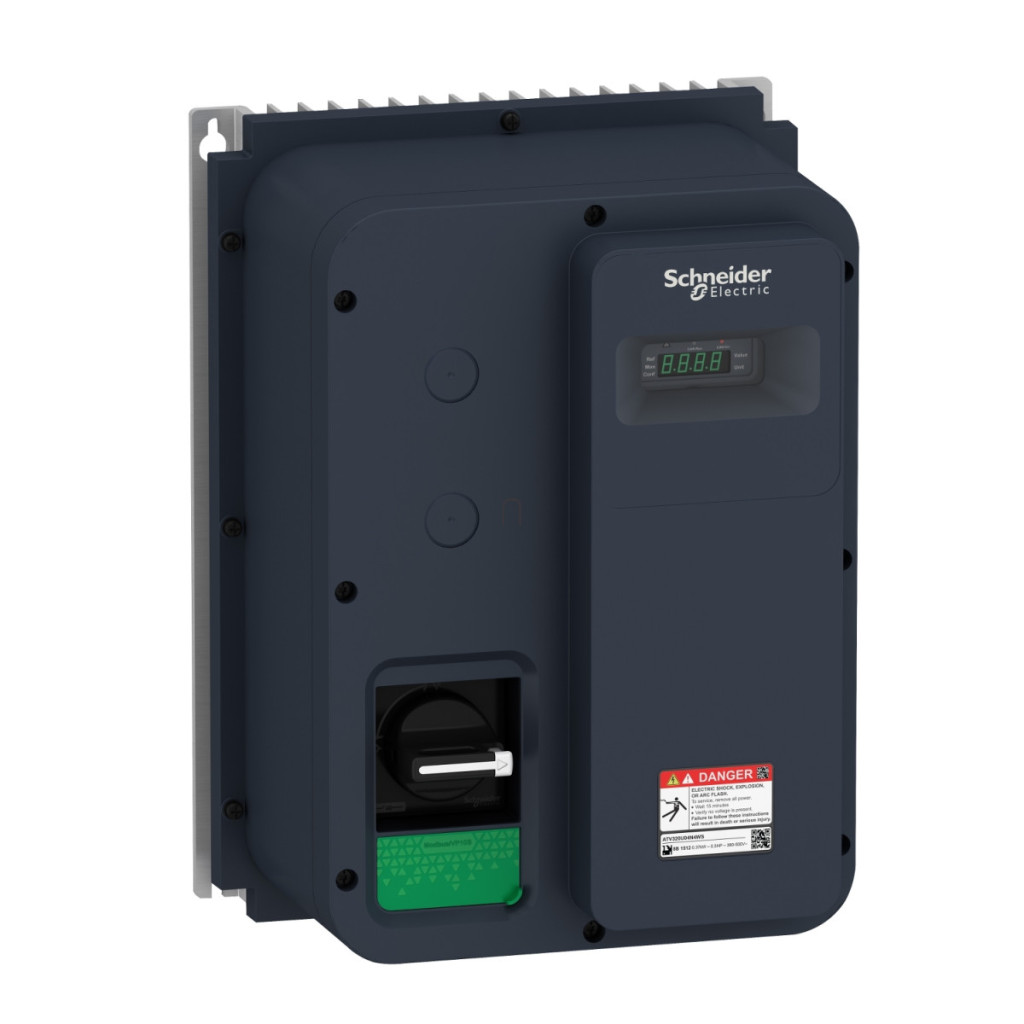

Convertorul de frecvență Altivar Machine ATV320 seria ATV320U06N4WS este un convertor de frecvență profesional de la Schneider Electric, special conceput pentru controlul mașinilor complexe. Acest model trifazat de 0,55 kW oferă o serie de caracteristici inovatoare, asigurând în același timp un control fiabil și eficient al motorului în cele mai exigente medii industriale. Dispozitivul are un design închis și un grad de protecție IP65, care oferă o protecție excelentă împotriva prafului și a apei, făcându-l sigur de utilizat în medii umede sau prăfuite. Convertizorul de frecvență montat pe perete are dimensiuni compacte (250 x 340 x 200 mm), fiind ușor de instalat în majoritatea mediilor industriale. Unul dintre avantajele remarcabile ale modelului ATV320U06N4WS este faptul că este echipat cu un comutator izolator integrat, care sporește siguranța și facilitează întreținerea. Convertorul de frecvență funcționează cu o tensiune de alimentare de 380-500 V, are un curent nominal de ieșire de 1,9 A și poate suporta suprasarcini de cuplu tranzitorii de până la 170-200%. Dispozitivul acceptă diverse moduri de control al motorului, inclusiv raportul tensiune/frecvență în 5 puncte, controlul vectorial al fluxului fără senzor, raportul tensiune/frecvență cu economisire de energie și controlul vectorial pentru motoare sincrone. Frecvența maximă de ieșire este de 0,599 kHz, iar frecvența de comutare poate fi setată între 2 și 16 kHz. În ceea ce privește comunicarea, ATV320U06N4WS este extrem de flexibil: suportă protocoalele seriale Modbus și CANopen ca standard, dar poate fi extins cu diverse module de comunicare opționale, cum ar fi EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP și DeviceNet. Convertorul de frecvență are 7 intrări digitale (inclusiv funcția STO de oprire sigură a cuplului), 3 intrări analogice, 3 ieșiri digitale, 1 ieșire analogică și ieșiri releu configurabile. ATV320U06N4WS este, de asemenea, echipat cu numeroase funcții de siguranță, cum ar fi Safely Limited Speed (SLS), Safe Stop 1 (SS1) și Safe Torque Off (STO), care îndeplinesc cerințele moderne de siguranță industrială. Sistemele de protecție ale dispozitivului includ protecție împotriva defectării fazei de intrare, protecție împotriva supracurentului fazei de ieșire și a împământării, protecție împotriva supraîncălzirii, protecție împotriva scurtcircuitului fazei motorului și protecție termică. Dispozitivul poate fi utilizat la temperaturi ambientale cuprinse între -10 °C și 40 °C fără nicio reducere a performanței, dar poate fi utilizat și între 40 °C și 60 °C cu aplicarea unui factor de reducere adecvat. Convertizorul de frecvență este conform cu numeroase standarde și certificări internaționale, inclusiv marcajele CE, ATEX, NOM, GOST, EAC, RCM și KC.
Schneider Electric Altivar Machine 320 - ATV320U06N4WS - date tehnice convertizor de frecvență
Caracteristici generale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Variator de viteză
Aplicație: Mașini complexe
Versiune: Cu întrerupător de izolare
Design: Închis
Montare: Montare pe perete
Protecție IP: IP65
Caracteristici de performanță
Tensiune nominală de alimentare: 380...500 V - 15...10 %
Curent nominal de ieșire: 1,9 A
Putere motor: 0,55 kW pentru sarcini grele
Putere motor: 0,75 CP
Filtru EMC: Filtru EMC integrat clasa C2
Comunicare
Protocoale porturi de comunicare: Modbus serial, CANopen
Module de comunicare opționale: CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Intrări și ieșiri
Număr de intrări digitale: 7
Tipuri de intrări digitale: STO cuplu de siguranță oprit (24 V CC, impedanță: 1,5 kOhm), DI1...DI6 intrări logice (24 V CC), DI5 ca intrare de impuls programabilă (0...30 kHz)
Logică intrare digitală: Logică pozitivă (sursă) sau Logică negativă (rezervor)
Număr de ieșiri digitale: 3
Tipuri de ieșiri digitale: Colector deschis DQ+ 0...1 kHz 30 V CC 100 mA, Colector deschis DQ- 0...1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Tip de intrări analogice: AI1 tensiune: 0...10 V CC (impedanță: 30 kOhm, rezoluție 10 biți), AI2 tensiune diferențială bipolară: +/- 10 V CC (impedanță: 30 kOhm, rezoluție 10 biți), AI3 curent: 0...20 mA (sau 4-20 mA, configurabil, impedanță: 250 Ohm, rezoluție 10 biți)
Număr de ieșiri analogice: 1
Tip ieșire analogică: Curent AQ1 configurabil prin software: 0...20 mA (impedanță 800 Ohm, rezoluție 10 biți) sau tensiune AQ1: 0...10 V CC (impedanță 470 Ohm, rezoluție 10 biți)
Ieșiri releu
Tip ieșire releu: Logică releu configurabilă R1A, R1B, R1C (durată de viață 100.000 cicluri), Logică releu configurabilă R2A, R2C (durată de viață 100.000 de cicluri)
Curent maxim de comutare: Releu R1A, R1B, R1C pe sarcină rezistivă: 3 A 250 V c.a. sau 30 V c.c., Releu R2A, R2C pe sarcină rezistivă: 5 A 250 V CA sau 30 V CC, Sarcina inductivă: 2 A 250 V CA sau 30 V CC
Curent minim de comutație: 5 mA 24 V CC
Funcții de control
Profiluri de control al motorului: Raport tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzor, Mod de economisire a energiei, Control vectorial pentru motoare sincrone
Frecvență maximă de ieșire: 0,599 kHz
Rampă de accelerare și decelerare: Liniară, U, S, CUS, Schimbare rampă, Oprire automată accelerare/decelerare cu injecție DC
Frecvență de comutare: 2...16 kHz reglabilă (4...16 kHz cu factor de reducere), Frecvență nominală de comutare: 4 kHz
Frânare până la oprire: injecție CC
Chopper de frânare încorporat: Da
Funcții de siguranță
Funcții de siguranță: STO (oprire sigură a cuplului), SLS (viteză limitată în condiții de siguranță), SS1 (oprire sigură 1)
Date mecanice
Dimensiuni (L x Î x A): 250 x 340 x 200 mm
Greutate netă: 6,3 kg
Supraîncărcare tranzitorie a cuplului: 170...200% din cuplul nominal al motorului
Caracteristici de mediu
Poziție de funcționare: Verticală +/- 10 grade
Certificate: CE, ATEX, NOM, GOST, EAC, RCM, KC
Clasă de mediu: Clasa 3C3 și 3S2 conform IEC 60721-3-3
Umiditate relativă admisibilă: Clasa 3K5 conform EN 60721-3
Categorie de supratensiune: III
Buclă de control: Regulator PID reglabil
Precizie viteză: +/- 10 % față de alunecarea nominală 0,2 Tn - Tn
Grad de contaminare: 3
Temperatură ambiantă de funcționare: -10...40 °C fără reducere a puterii, 40...60 °C cu reducere a puterii
