Altivar Machine ATV320U07M2B este un convertor de frecvență versatil și compact de la Schneider Electric, dezvoltat în principal pentru mașini și echipamente complexe. Cu o putere nominală de 0,75 kW, acest dispozitiv de tip carte este ideal pentru o varietate de sarcini industriale și de automatizare care necesită un control precis al motorului. Dispozitivul monofazat, care funcționează la o tensiune de alimentare de 200-240 V, este alegerea perfectă pentru aplicații cu putere redusă. Convertizorul de frecvență ATV320U07M2B are o serie de caracteristici avansate care sporesc performanța și eficiența. Dispozitivul permite funcționarea în patru cadrane și oferă multiple profiluri de control al motorului. Profilurile selectabile includ control proporțional tensiune/frecvență (5 puncte și 2 puncte), control vectorial al fluxului fără senzori și moduri de economisire a energiei. Oferă control vectorial fără senzor pentru motoare sincrone. Frecvența maximă de ieșire este de 0,599 kHz, ceea ce permite o gamă largă de viteze. Frecvența de comutare poate fi setată între 2 și 16 kHz, cu o frecvență nominală de comutare de 4 kHz. ATV320U07M2B este extrem de flexibil în ceea ce privește opțiunile de comunicare. Acesta acceptă protocoalele seriale Modbus și CANopen ca standard, dar poate fi extins cu diverse module de comunicare pentru utilizare în rețelele EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP sau DeviceNet. Această versatilitate permite integrarea ușoară a convertizorului de frecvență în diverse sisteme de automatizare. Dispozitivul funcționează ca un dispozitiv slave CANopen, integrându-se în ierarhia rețelei CANopen. Opțiunile de intrare și ieșire sunt, de asemenea, versatile. Dispozitivul are 7 intrări digitale, inclusiv una cu funcție de oprire sigură a cuplului (STO), iar intrarea DI5 poate fi configurată și ca intrare de impulsuri. Ieșirile digitale sunt de tip colector deschis. Cele 3 intrări analogice acceptă diferite formate de semnal: tensiune, tensiune diferențială bipolară și curent. Ieșirea analogică poate fi configurată ca ieșire de curent sau tensiune prin intermediul software-ului. Sunt disponibile, de asemenea, mai multe ieșiri de releu cu parametri de încărcare diferiți. ATV320U07M2B are un curent nominal de ieșire de 4,8 A și un curent de linie de 10,1 A la 200 V și 8,5 A la 240 V sub sarcină mare. Tensiunea maximă de ieșire este de 240 V, iar puterea aparentă este de 2,0 kVA la 240 V în condiții de sarcină mare. Dispozitivul are un chopper de frânare încorporat și suportă frânarea cu curent continuu.

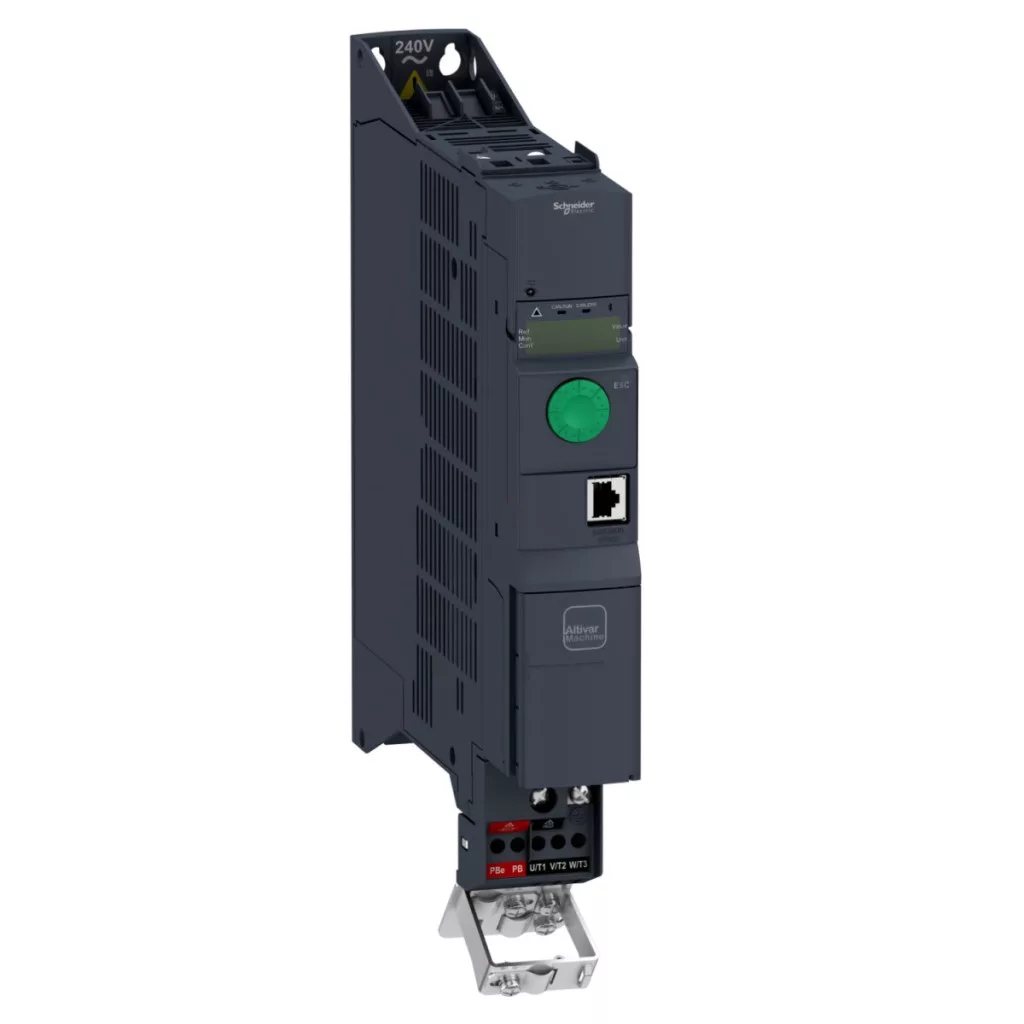

Schneider Electric Altivar Machine 320 - ATV320U07M2B - convertizor de frecvență, 0,75 kW, 1f, 230 V c.a., Modbus/CANopen, IP20, date tehnice în format carte
Caracteristici principale
Familia de produse: Altivar Machine ATV320
Tipul produsului: Convertizor de frecvență
Aplicație: Pentru mașini complexe
Design: Versiune standard
Format: Carte
Metodă de montare: Poate fi montat într-un dulap
Protocoale de comunicare: Modbus serial, CANopen
Opțiuni de comunicare
Plăci de expansiune: Modul de comunicare pentru rețelele CANopen, EtherCAT, Profibus DP V1, PROFINET, Ethernet Powerlink, EtherNet/IP, DeviceNet
Caracteristici electrice
Tensiune de alimentare: 200...240 V -15...10% Curent nominal de ieșire: 4,8 A Putere motor: 0,75 kW pentru aplicații grele Putere motor: 1 CP Filtru EMC: Filtru EMC încorporat clasa C2
Protecție IP: IP20
Intrări și ieșiri
Număr de intrări digitale: 7
Tip de intrări digitale: STO cuplu de siguranță oprit, 24 V CC, impedanță: 1,5 kOhm
Intrări logice DI1...DI6, 24 V CC (30 V)
DI5 programabilă ca intrare de impuls: 0...30 kHz, 24 V CC (30 V)
Logică intrare digitală: Logică pozitivă (sursă), Logică negativă (rezervor) Număr de ieșiri digitale: 3 Tipul ieșirilor digitale: Colector deschis DQ+ 0...1 kHz 30 V CC 100 mA, Colector deschis DQ- 0...1 kHz 30 V CC 100 mA
Număr de intrări analogice: 3
Număr de ieșiri analogice: 1
Ieșiri releu: Logică releu configurabilă R1A, R1B, R1C, R2A, R2C
Funcții de control al motorului
Funcționare în 4 cadrane: Da
Profiluri de control al motorului asincron: Proporțional tensiune/frecvență (5 puncte), Control vectorial al fluxului fără senzori, Control proporțional tensiune/frecvență cu economisire de energie, Control vectorial al fluxului fără senzori cu economisire de energie, Proporțional tensiune/frecvență (2 puncte) Profil de control motor sincron: Control vectorial fără senzori Frecvență maximă de ieșire: 0,599 kHz Rampe de accelerare și decelerare: Liniar, U, S, CUS, Schimbare rampă, Adaptare accelerare/decelerare, Oprire automată accelerare/decelerare cu injecție CC
Compensare alunecare motor: Automată, independentă de sarcină, reglabilă de la 0 la 300%, Nu este disponibilă cu control proporțional tensiune/frecvență (2 sau 5 puncte)
Caracteristici mecanice și de mediu
Frecvență de comutație: 2...16 kHz reglabilă, cu factor de reducere 4...16 kHz
Frecvență nominală de comutare: 4 kHz
Frânare pentru oprire: injecție CC
Chopper de frânare încorporat: Da Dimensiuni (L x Î x A): 45,0 x 325,0 x 245,0 mm Greutate netă: 2,4 kg Supraîncărcare cuplu tranzitoriu: 170...200% din cuplul nominal al motorului
Funcții de siguranță
Limitare sigură a vitezei (SLS): Da
Oprire sigură 1 (SS1): Da
Oprire sigură a cuplului (STO): Da
Funcții de protecție
Defecțiune fază de intrare: unitate de acționare
Supraintensitate între fazele de ieșire și împământare: unitate de acționare
Protecție la supraîncălzire: unitate de acționare
Scurtcircuit între fazele motorului: unitate de acționare
Protecție termică: unitate de acționare
